Blocul cu contact dublu Schneider Electric Harmony XAC XESD1181 este o componentă de circuit de control de înaltă calitate, ideală pentru aplicații industriale de automatizare și control. Acest produs cu parametri tehnici excepționali se încadrează perfect în conceptul familiei de produse Harmony XAC, asigurând o compatibilitate excelentă cu comutatoarele DIP de tip XACB și XACM. Blocul cu contact dublu XESD1181 are proprietăți tehnice remarcabile. Componenta montabilă frontal, cu o singură poziție, cu actuator cu revenire prin arc, este ideală pentru funcțiile circuitului de control. Designul dublu al blocului are un dispozitiv de blocare mecanic, asigurând o funcționare sigură. Acțiunea de comutare este de tip snap action, permițând o funcționare rapidă și decisivă. Produsul are un curent termic închis convențional de 10 A și oferă o tensiune nominală de izolare de 500 V, în conformitate cu gradul de poluare 3 din IEC 60947-1. Modelul XESD1181 are parametri electrici excelenți. Codul de contact este A300 AC-15 (Ue = 240 V, Ie = 3 A) și Q300 DC-13 (Ue = 250 V, Ie = 0,27 A) conform anexei A la IEC 60947-5-1. Tensiunea nominală de impuls suportată este de 6 kV, în conformitate cu IEC 60947-1. Conexiunile se realizează sub formă de terminale cu șurub, care sunt potrivite pentru cabluri de 1 x 2,5 mm² sau 2 x 1,5 mm², cu sau fără capete de cablu. Pe lângă durata de viață mecanică remarcabilă (1.000.000 de cicluri), produsul are o rezistență maximă de 25 MOhm între terminale, ceea ce asigură o izolație excelentă. Forța de acționare este între 15 N și 25 N, iar protecția la scurtcircuit poate fi realizată cu o siguranță de tip 10 A gG. XESD1181 oferă soluții pentru o varietate de aplicații, asigurând performanțe remarcabile în categoriile de aplicații DC-13 și AC-15. Pentru aplicații DC, puterea nominală de funcționare este de 140 W în categoria DC-13 la 24 V și 48 V și de 95 W la 120 V, pentru 1.000.000 de cicluri, la o viteză de funcționare de <60 operații de comutare pe minut, cu un factor de încărcare de 0,5 (sarcină inductivă). Pentru aplicații AC, 50 VA la 24 V 50/60 Hz, 100 VA la 48 V 50/60 Hz, 450 VA la 127 V 50/60 Hz și 750 VA la 230 V 50/60 Hz, tot pentru 1.000.000 de cicluri, la o viteză de funcționare de <60 operațiuni de comutare pe minut, cu un factor de încărcare de 0,5 (sarcină inductivă). Rezistența remarcabilă a produsului la condițiile de mediu este demonstrată de gama largă de temperaturi de funcționare (-25...70 °C) și de temperaturi de depozitare (-40...70 °C), precum și de rezistența la vibrații de 15 gn (f= 10...500 Hz) și rezistența la șocuri de 100 gn, conform standardelor IEC.

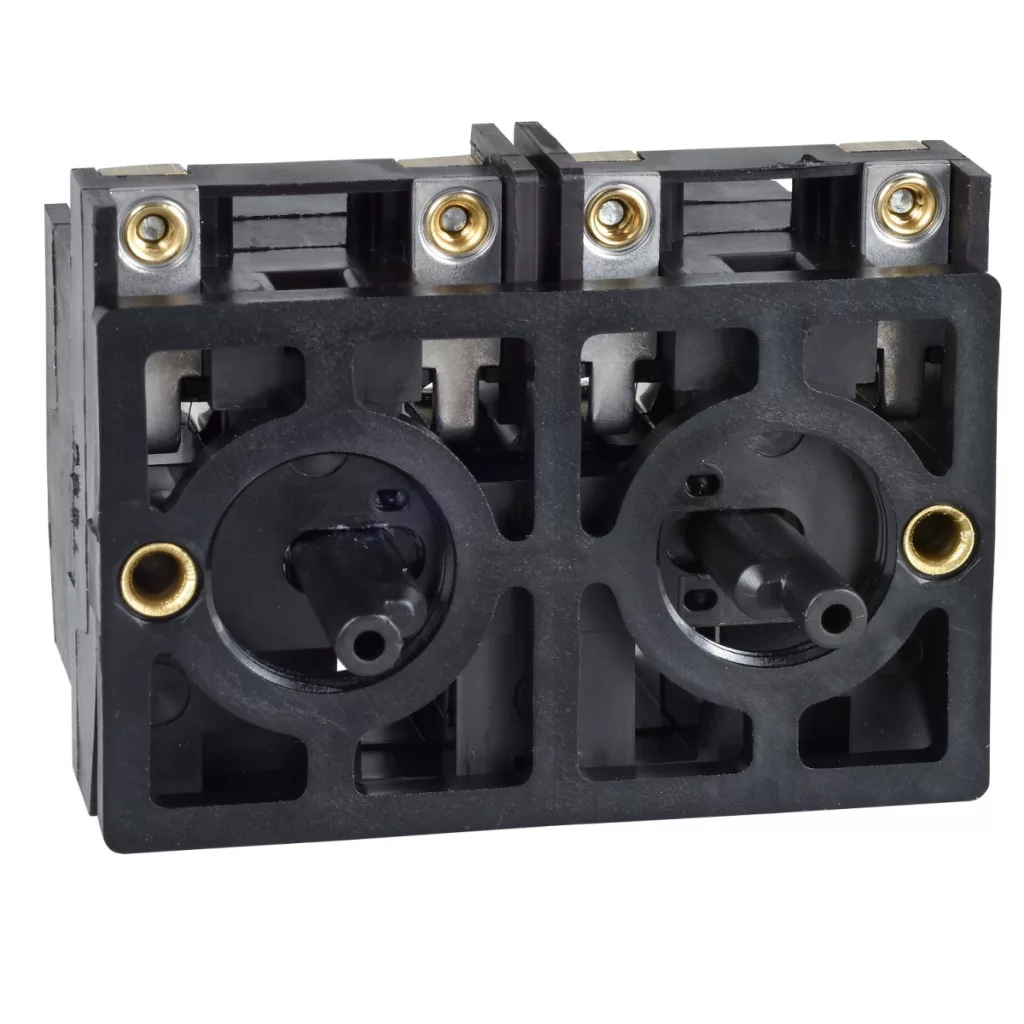

Schneider Electric Harmony XAC - XESD1181 - Element de contact pentru XACB XACM, pentru comutator suspendat Date tehnice
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului sau al componentei: Bloc de contact
Denumirea componentei: XESD
Tipul circuitului electric: Circuit de control
Aplicația blocului de contact: Viteză unică
Tip bloc de contact: Dublu
Tip operator: 2 arcuri de revenire
Compatibilitate produs: XACB, XACM
Blocare mecanică: Cu blocare mecanică
Montare bloc: Montabil frontal Funcționare contact: Acțiune momentană Caracteristici suplimentare Conexiuni - blocuri terminale: Terminale cu șurub, 1 x 2,5 mm² cu sau fără papuci de cablu
Terminale cu șurub, 2 x 1,5 mm² cu sau fără papuci de cablu
Durată de viață mecanică: 1.000.000 de cicluri
Marcaj cod contact: A300 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
Q300 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
Curent termic convențional închis [Ithe]: 10 A
Tensiune nominală de izolație [Ui]: 500 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1
Rezistență maximă între contacte: 25 MOhm Forță de acționare: 15 N / 25 N Protecție la scurtcircuit: siguranță de tip 10 A gG Caracteristici de putere 140 W DC-13 pentru 1.000.000 de cicluri, <60 cicluri/minut viteză de funcționare la 24 V, factor de încărcare 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
140 W DC-13 pentru 1.000.000 de cicluri, <60 cicluri de comutare pe minut la 48 V, cu un factor de încărcare de 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
95 W DC-13 pentru 1.000.000 de cicluri, <60 cicluri de comutare/minut la 120 V, cu un factor de încărcare de 0,5 (sarcină inductivă) conform IEC 60947-5-1 C. 100 VA AC-15 pentru 1.000.000 de cicluri, <60 operațiuni/minut la 48 V 50/60 Hz, cu un factor de încărcare de 0,5 (sarcină inductivă)
450 VA AC-15 pentru 1.000.000 de cicluri, <60 contacte/min viteză de funcționare la 127 V 50/60 Hz, factor de încărcare 0,5 (sarcină inductivă)
50 VA AC-15 pentru 1.000.000 de cicluri, <60 cicluri/minut la viteza de funcționare de 24 V 50/60 Hz, cu un factor de încărcare de 0,5 (sarcină inductivă)
750 VA AC-15 pentru 1.000.000 de cicluri, <60 operațiuni/minut la 230 V 50/60 Hz, cu un factor de încărcare de 0,5 (sarcină inductivă)
Condiții de mediu
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Clasa de protecție a contactului electric: Clasa II conform IEC 61140
Identificarea terminalelor
Descrierea terminalului ISO n°1: B (13-14-11-12)OF
Descrierea terminalului ISO n°2: B (23-24-21-22)OF
Identificare terminal: (13-14)NO, (11-12)NC
Dimensiuni
Lățime: 80 mm
Înălțime: 40 mm
Adâncime: 50 mm
