Blocul cu contact dublu Schneider Electric Harmony XAC seria XESD1191 este proiectat pentru aplicații industriale profesionale. Această componentă extrem de fiabilă este destinată în principal instalării în sisteme de control și este ideală pentru utilizarea în medii în care sunt necesare elemente de comutare stabile și cu durată lungă de viață. Una dintre principalele caracteristici ale blocului cu contact dublu XESD1191 este funcționarea cu revenire prin arc, cu o singură viteză și cu funcție de comutare cu acțiune rapidă. Blocul este echipat cu 2 contacte NO (normal deschise) și este compatibil cu elementele de control Schneider Electric XACB. Designul cu blocare mecanică asigură o funcționare fiabilă și o comutare sigură. Designul compact, montabil frontal, facilitează instalarea în diverse panouri de control. Din punct de vedere tehnic, XESD1191 are parametri remarcabili. Curentul termic închis convențional este de 12 A, tensiunea de izolare este de 600 V (conform CSA), iar tensiunea de impuls rezistentă este de 6 kV, în conformitate cu IEC 60947-1. Pentru acționarea blocului de contact este necesară o forță de 17 N. Protecția la scurtcircuit este asigurată de o siguranță de tip aM de 10 A. Produsul este conform cu standardele IEC 60947-3 și CSA C22.2 nr. 14 și este clasificat ca protecție de clasa II conform IEC 61140. Se conectează folosind terminale cu șuruburi adecvate pentru cabluri de 1 x 2,5 mm² sau 2 x 1,5 mm², cu sau fără capete de cablu. Datele de performanță ale blocului de contact XESD1191 sunt remarcabile: în aplicații AC-3 și AC-4, acesta poate comuta 2200 W la 240 V și 2200 W la 400 V, în conformitate cu IEC 60947-3 Anexa A. Puterea sa nominală este de 2 cai putere la 240 V, 3 cai putere la 600 V și 5 cai putere la 400 V (certificat CSA). Durata sa de viață mecanică este între 500.000 și 1.000.000 de cicluri, în timp ce durata de viață electrică variază între 300.000 și 800.000 de cicluri, în funcție de puterea comutată. Dispozitivul poate fi utilizat într-un interval larg de temperaturi de funcționare (-25...70 °C) și prezintă o rezistență excelentă la vibrații (15 gn, f= 10...500 Hz) și șocuri (100 gn).
Schneider Electric Harmony XAC - Date tehnice XESD1191
Caracteristici principale
Tipul produsului: Bloc cu contact dublu, Harmony XAC
Familia de produse: Harmony XAC
Denumirea componentei: XESD

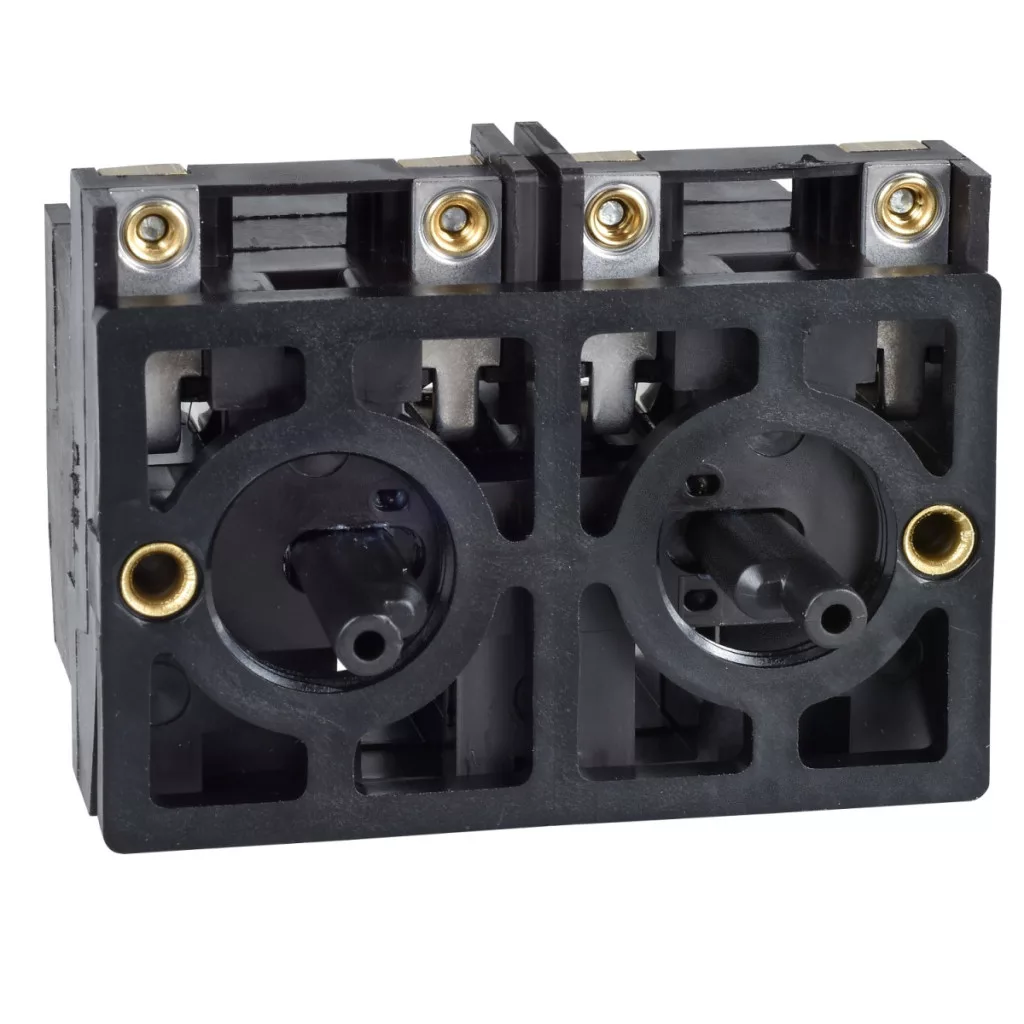

Număr articol: XESD1191
Tip circuit electric: Circuit de alimentare
Aplicație bloc de contact:Viteză unică Tip bloc de contact: Dublu Tip actuator: 2 arcuri de revenire Compatibilitate produs: XACB Blocare mecanică: Cu blocare mecanică
Caracteristici de comutare
Tip și compoziție contact: 2 NO
Descriere poli: 2 poli
Montarea blocului: Montare pe panoul frontal
Funcționarea contactului: Acțiune rapidă (acțiune rapidă)
Date de conectare și mecanice
Conexiuni - terminale: Terminale cu șurub, cu sau fără papuci de cablu 1 x 2,5 mm²
Terminale cu șurub, cu sau fără papuci de cablu 2 x 1,5 mm²
Distanță de montare orizontală: 40 mm
Durată de viață mecanică: 500.000 de cicluri / 1.000.000 de cicluri
Caracteristici electrice
Curent termic convențional închis: 12 A
Tensiune nominală de izolație: 600 V, conform CSA
Tensiune nominală de impuls rezistentă: 6 kV, conform IEC 60947-1
Forță de acționare: 17 N
Protecție la scurtcircuit: protecție cu siguranță de 10 A cu siguranță de tip m
Date de performanță
Putere nominală de funcționare: 2200 W AC-3 la 240 V, conform IEC 60947-3 Anexa A
2200 W AC-4 la 400 V, conform IEC 60947-3 Anexa A
Putere nominală în cai putere: 2 CP la 240 V, certificat CSA
3 CP la 600 V, certificat CSA
5 CP la 400 V, certificat CSA
Durată de viață electrică
300.000 de cicluri AC-3, 2200 W la 240 V, frecvență de funcționare <10 cicluri/minut
300.000 de cicluri AC-3, 2200 W la 400 V, frecvență de funcționare <10 cicluri/minut
300.000 cicluri AC-4, 2200 W la 240 V, frecvență de funcționare <10 cicluri/minut
300.000 cicluri AC-4, 2200 W la 400 V, frecvență de funcționare <10 cicluri/minut
500.000 cicluri AC-3, 1500 W la 240 V, frecvență de funcționare <10 cicluri/minut
500.000 cicluri AC-4, 1500 W la 240 V, frecvență de funcționare <10 cicluri/minut
800.000 cicluri AC-3, 1500 W la 400 V, frecvență de funcționare <10 cicluri/minut
800.000 cicluri AC-4, 1500 W la 400 V, frecvență de funcționare <10 cicluri/minut
Caracteristici de mediu
Standarde: IEC 60947-3, CSA C22.2 Nr. 14
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Clasa de protecție la atingere: Clasa II conform IEC 61140
