Blocul cu contact dublu Schneider Electric Harmony XAC seria XESD1281 este o alegere excelentă pentru sistemele de control industrial, în special în aplicațiile care necesită funcționare cu două viteze. Acest component de calitate superioară este extrem de fiabil și este special conceput pentru montare frontală cu un actuator cu revenire prin arc. Produsul va rămâne în producție până la 31 martie 2027, după care producătorul îl va scoate din fabricație, astfel încât acest lucru trebuie luat în considerare pentru proiectele pe termen lung. O caracteristică cheie a blocului de contact XESD1281 este sistemul său de contacte eșalonate cu blocare mecanică, care include 1 contact de comutare (C/O) și 1 contact normal deschis (NO). Această configurație este ideală pentru sarcini de control cu 2 viteze în medii industriale. Blocul este compatibil cu produsele din seriile XACB și XACM, facilitând integrarea în sistem. Datorită tehnologiei de acțiune rapidă, contactul este rapid și decisiv, reducând posibilitatea apariției erorilor cauzate de stările tranzitorii. Schneider Electric a pus un accent deosebit pe durabilitatea și performanța produsului. Durata de viață mecanică este excepțional de lungă, cu 1.000.000 de cicluri de funcționare. De asemenea, oferă parametri electrici remarcabili: curent termic convențional închis de 10 A (Ithe), tensiune nominală de izolare de 500 V (Ui) la gradul de poluare 3 și tensiune nominală de impuls de 6 kV (Uimp). Rezistența maximă între contacte este de 25 MOhm. Necesită o forță de acționare de 15N sau 25N și o siguranță de tip gG de 10A pentru protecție la scurtcircuit. Produsul are codurile de contact A300 AC-15 și Q300 DC-13, care sunt categorii de performanță definite în anexa A la standardul IEC 60947-5-1. XESD1281 oferă opțiuni de conectare flexibile: are conectori cu borne cu șurub care sunt potriviți pentru cabluri cu o secțiune transversală de 1 x 2,5 mm² sau 2 x 1,5 mm², cu sau fără capete de cablu. Oferă performanțe remarcabile în ceea ce privește puterea de funcționare atât pentru sursele de alimentare cu curent alternativ, cât și pentru cele cu curent continuu. Pentru alimentarea cu curent alternativ (50/60 Hz) în categoria de utilizare AC-15, cu 3600 cicluri de funcționare/oră și un factor de încărcare de 0,5, puterea întreruptibilă pentru 1 milion de cicluri de funcționare este de 50 VA la 24 V, 100 VA la 48 V, 450 VA la 127 V și 750 VA la 230 V. Cu sursă de alimentare cu curent continuu în categoria de utilizare DC-13, în aceleași condiții de funcționare, puterea întreruptibilă este de 140 W atât la 24 V, cât și la 48 V, 95 W la 120 V. Produsul aparține clasei de protecție la atingere II conform IEC 61140.

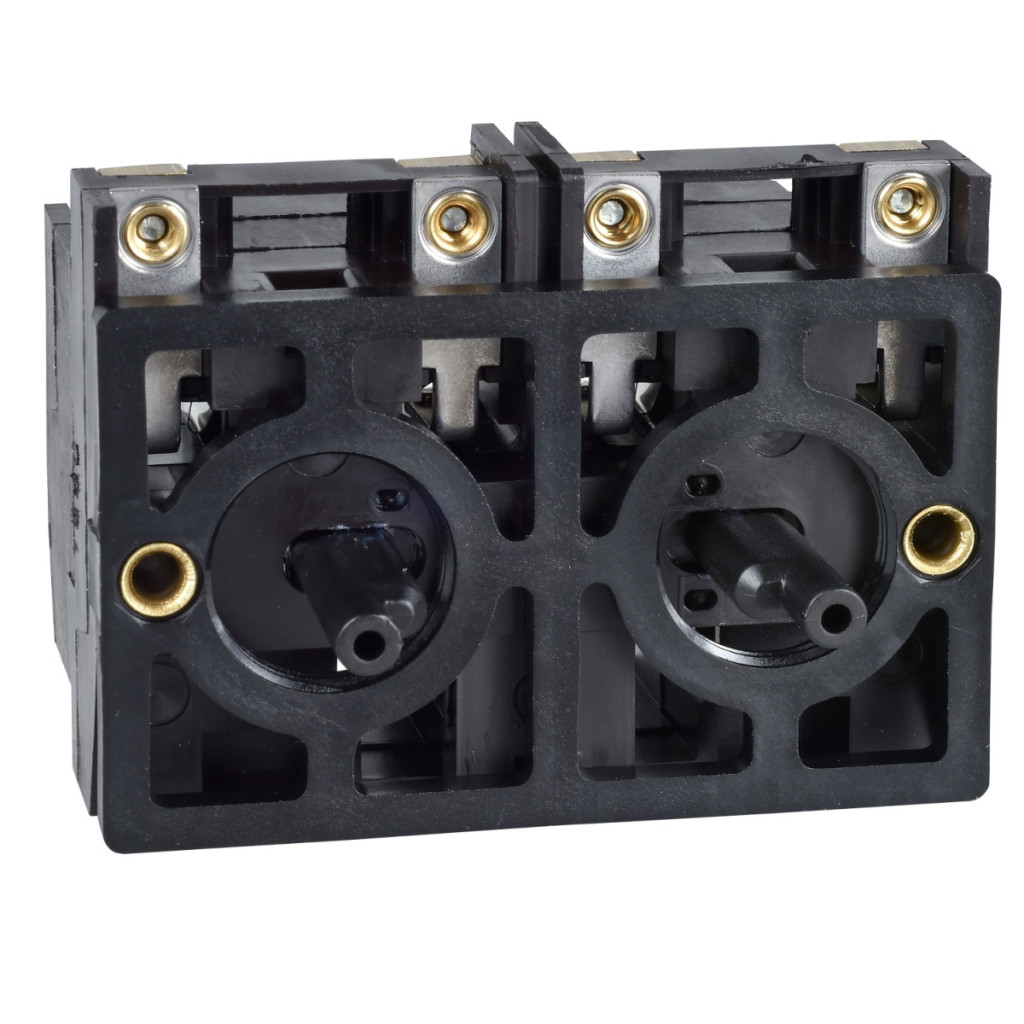

Schneider Electric Harmony XAC - XESD1281 - Element de contact pentru XACB XACM, date tehnice pentru comutator suspendat
Informații generale
Familia de produse: Harmony XAC
Tipul produsului: Bloc de contact
Denumirea componentei: XESD
Tipul circuitului electric: Circuit de control
Aplicația blocului de contact: 2 viteze
Tip bloc de contact: Dublu
Tip actuator: 2 arcuri de revenire
Compatibilitate produs: XACB, XACM
Blocare mecanică: Cu blocare mecanică
Parametri de funcționare
Tip și compoziție contact: 1 C/O + 1 NO
Montare bloc: Montabil pe panoul frontal
Funcționarea contactului: Pas cu pas, acțiune instantanee
Conexiuni - terminale:Terminal cu șurub, cu sau fără papuc de cablu 1 x 2,5 mm², Terminal cu șurub, cu sau fără papuc de cablu 2 x 1,5 mm²
Durată de viață mecanică: 1.000.000 de cicluri
Desemnarea codului de contact: A300 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A, Q300 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
Parametri electrici
Curent termic închis tradițional [Ithe]: 10 A
Tensiune nominală de izolație [Ui]: 500 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm
Forță de acționare: 15 N, 25 N
Protecție la scurtcircuit: siguranță de tip 10 A gG
Parametri de mediu
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Standarde
Conformitate: CSA C22.2 Nr. 14, IEC 60947-5-1
Identificatori terminali
Descrierea terminalului ISO nr. 1: B (33-34)NO_CL, (13-14-11-12)OF
Descrierea terminalului ISO nr. 2: (43-44)NO_CL, (23-24-21-22)OF, B
Identificator terminal: (13-14)NO, (11-12)NC
Greutate netă: 0,19 kg
