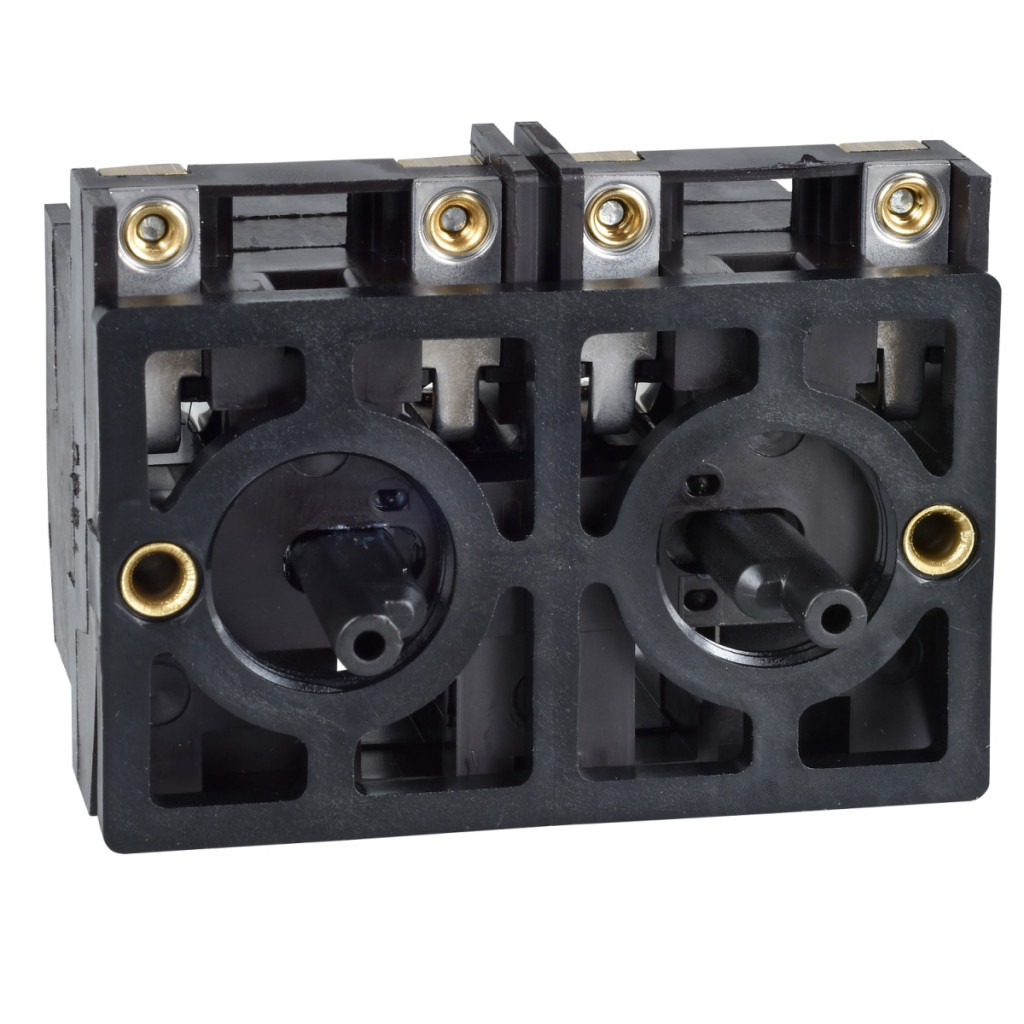

Schneider Electric Harmony XAC - XESD1291 - Element de contact pentru XACB, pentru comutator suspendat

Lățime: 70 mm

Lungime: 90 mm

Înălțime: 70 mm

Va ajunge la tine: 9-16 zile lucrătoare

Schneider Electric Harmony XAC - XESD1291 - Element de contact pentru XACB, pentru comutator suspendat

Name: Schneider Electric Harmony XAC - XESD1291 - Element de contact pentru XACB, pentru comutator suspendat
Brand: Schneider Electric Zrt.
SKU: 3389110641127
Price: 840.76 RON
Availability: InStock

840,76 RON

Va ajunge la tine: 9-16 zile lucrătoare

Din stoc extern, livrabil până la 9-16 zile lucrătoare: mai mult de 1000 bucată.

Dorești reducere?

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Armonie XAC

Elementul cu contact dublu XESD1291 din gama de produse Harmony XAC de la Schneider Electric este un element de comutare de înaltă calitate, conceput special pentru aplicații cu 2 viteze. Acest produs va fi disponibil până la 31 martie 2026, după care producătorul intenționează să îl retragă de pe piață, de aceea este recomandabil să vă refaceți stocurile sau să căutați soluții alternative în timp util. Blocul cu contact dublu XESD1291 are două actuatoare cu revenire prin arc cu contacte cu acțiune rapidă. Configurația contactului este 2NO+1CO, ceea ce înseamnă că are două contacte normal deschise și un contact de comutare. Designul cu 2 poli și funcționarea eșalonată a contactelor asigură o comutare fiabilă. Produsul este echipat cu un zăvor mecanic și este pe deplin compatibil cu comutatoarele de tip XACB într-un design montabil frontal. Parametrii tehnici indică performanțe remarcabile: curentul termic închis convențional este de 12 A, tensiunea nominală de izolare este de 600 V în conformitate cu standardul CSA, iar tensiunea de impuls rezistentă este de 6 kV în conformitate cu standardul IEC 60947-1. Forța necesară pentru acționare este de numai 17 N, ceea ce este avantajos și din punct de vedere ergonomic. Protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip aM de 10 A. În ceea ce privește performanța, XESD1291 este extrem de versatil: 2200 W în modul AC-3 la 240 V și 2200 W în modul AC-4 la 400 V, conform anexei A la IEC 60947-3. În ceea ce privește puterea, este certificat CSA pentru funcționare la 2 CP la 240 V, 3 CP la 600 V și 5 CP la 400 V. Durabilitatea sa electrică este remarcabilă, oferind între 300.000 și 800.000 de cicluri în diverse condiții de încărcare și funcționare. Produsul are parametri de mediu excelenți: intervalul său de temperatură de funcționare este între -25 °C și 70 °C, iar temperatura de depozitare este între -40 °C și 70 °C. Rezistența sa la vibrații este de 15 gn (f= 10...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 100 gn conform IEC 60068-2-27. Clasa sa de protecție împotriva șocurilor electrice este II conform IEC 61140. Elementul de contact Schneider Electric Harmony XAC XESD1291 este conform cu standardele IEC 60947-3 și CSA C22.2 nr. 14, reprezentând o calitate recunoscută la nivel internațional. Se conectează folosind terminale cu șurub, care permit conectarea cablurilor cu secțiune transversală de 1 x 2,5 mm² sau 2 x 1,5 mm², cu sau fără papuci de cablu. Distanța de montare orizontală este de 40 mm, ceea ce facilitează instalarea.

Schneider Electric Harmony XAC - Date tehnice XESD1291

Caracteristici principale

Linie de produse: Harmony XAC

Tipul produsului: Element de contact

Denumirea componentei: XESD

Tipul circuitului electric: Circuit de curent înalt

Aplicația elementului de contact: 2 viteze

Tip element de contact: Dublu

Tip actuator: 2 arcuri de revenire

Compatibilitate produs: XACB

Blocare mecanică: Cu blocare mecanică

Tipul și compoziția contactului: 2 NO + 1 C/O

Descrierea polilor: 2 poli

Montare bloc de contact: Montare pe panoul frontal

Funcționare contact: Acțiune rapidă, eșalonată

Date suplimentare

Conexiuni - terminale: Terminale cu șurub, 1 x 2,5 mm² cu sau fără papuci de cablu, terminale cu șurub, 2 x 1,5 mm² cu sau fără papuci de cablu

Distanță de montare orizontală: 40 mm

Durată de viață mecanică: 500.000 de cicluri, 1.000.000 de cicluri

Curent termic convențional închis [Ithe]: 12 A

Tensiune nominală de izolare [Ui]: 600 V conform standardului CSA

Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1

Forță de acționare: 17 N

Protecție la scurtcircuit: protecție cu siguranță de 10 A, cu siguranță de tip aM

Putere nominală în W: 2200 W AC-3 la 240 V conform IEC 60947-3 Anexa A, 2200 W AC-4 la 400 V conform IEC 60947-3 Anexa A

Putere nominală în HP: 2 LE la 240 V, certificat CSA, 3 LE la 600 V, certificat CSA, 5 LE la 400 V, certificat CSA

Durată de viață electrică

300.000 de cicluri AC-3, 2200 W la 240 V, frecvență de funcționare <10 cicluri/minut, factor de încărcare = 0,4 conform IEC 60947-3 Anexa A

300.000 de cicluri AC-3, 2200 W la 400 V, frecvență de funcționare <10 cicluri/minut, factor de încărcare = 0,4 conform IEC 60947-3 Anexa A

300.000 de cicluri AC-4, 2200 W la 240 V, frecvență de funcționare <10 cicluri/minut, factor de încărcare = 0,4 conform IEC 60947-3 Anexa A

300.000 cicluri AC-4, 2200 W la 400 V, frecvență de funcționare <10 cicluri/minut, factor de încărcare = 0,4 conform IEC 60947-3 Anexa A

500.000 cicluri AC-3, 1500 W la 240 V, frecvență de funcționare <10 cicluri/minut, factor de încărcare = 0,4 conform IEC 60947-3 Anexa A

500.000 cicluri AC-4, 1500 W la 240 V, frecvență de funcționare <10 cicluri/minut, factor de încărcare = 0,4 conform IEC 60947-3 Anexa A

800.000 cicluri AC-3, 1500 W la 400 V, frecvență de funcționare <10 cicluri/minut, factor de încărcare = 0,4 conform IEC 60947-3 Anexa A

800.000 cicluri AC-4, 1500 W la 400 V, frecvență de funcționare <10 cicluri/minut, factor de încărcare = 0,4 conform IEC 60947-3 Anexa A. Descrierea și identificarea contactelor. Descrierea contactelor ISO nr. 1: (13-14) NO, B, (23-24) NO, (51-52-54)OC

Descrierea terminalelor ISO nr. 2: B, (43-44)NO, (61-62-64)OC, (33-34)NO

Identificarea terminalelor: (13-14)NO, (11-12)NC

Condiții de mediu

Standarde: IEC 60947-3, CSA C22.2 Nr. 14

Temperatura ambiantă de funcționare: -25...70 °C

Temperatura ambiantă de depozitare: -40...70 °C

Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6

Rezistență la șocuri: 100 gn conform IEC 60068-2-27

Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140

Greutate netă: 0,19 kg

Date

Lățime

70 mm

Lungime

90 mm

Înălțime

70 mm

EAN prezentat

3389110641127

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

188 g/bucată

Numar articol

3389110641127
