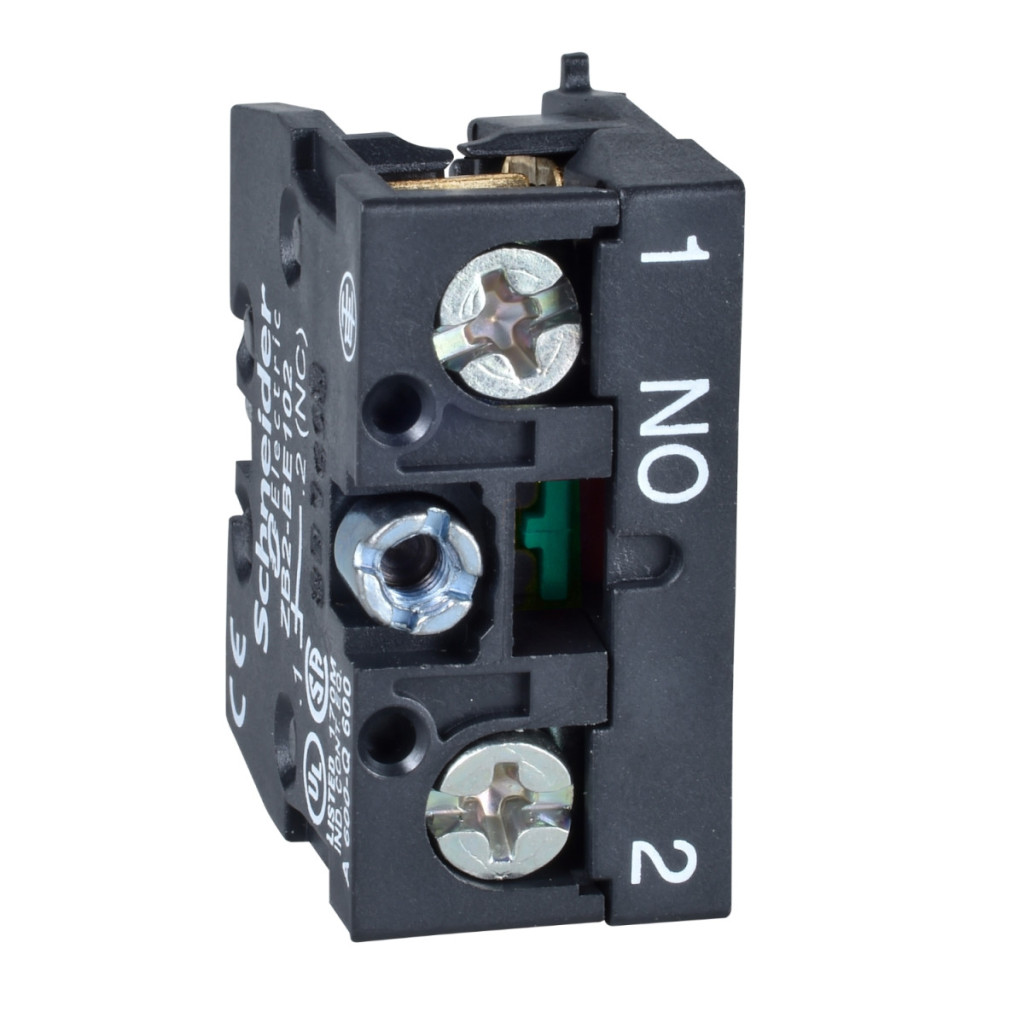

Blocul de contact ZB2BE201 din gama de produse Schneider Electric Harmony XAC oferă o soluție de control industrial extrem de fiabilă. Acest bloc de contact cu un singur contact, cu revenire prin arc, cu două viteze, montabil frontal, este alegerea ideală pentru construirea sistemelor de control electric, în special în aplicații care necesită funcționare sus/jos. Blocul de contact ZB2BE201 face parte din familia de produse Schneider Electric Harmony XAC, care este compatibilă cu dispozitivele XACA. Dispozitivul are un contact NO (normal deschis) cu acțiune întârziată și design de rupere lentă, asigurând o funcționare precisă și fiabilă. Montarea frontală facilitează instalarea și întreținerea, în timp ce terminalele cu șurub permit o conexiune electrică simplă și sigură. Terminalele sunt potrivite pentru conectarea cablurilor cu o secțiune transversală de 1 x 2,5 mm² sau 2 x 1,5 mm², cu sau fără papuci de cablu. Blocul de contact Schneider Electric ZB2BE201 are parametri tehnici remarcabili. Dispozitivul are o durabilitate mecanică excelentă de 1.000.000 de cicluri de comutare, ceea ce asigură o durată lungă de viață chiar și în medii industriale. Blocul cu marcaje de cod de contact A600 AC-15 și Q600 DC-13 poate fi utilizat într-o gamă largă de tensiuni: în circuite de curent alternativ cu o capacitate de încărcare de 3 A la 240 V și 1,2 A la 600 V, în timp ce în circuite de curent continuu poate fi utilizat cu un curent de 0,27 A la 250 V și 0,1 A la 600 V, în conformitate cu cerințele IEC 947-5-1 Anexa A. Valoarea convențională a curentului termic închis este de 10 A, tensiunea nominală de izolație este de 600 V (la gradul de poluare 3), iar rezistența nominală la tensiune de impuls este de 6 kV. Blocul de contact ZB2BE201 poate fi utilizat la temperaturi cuprinse între -25 și +70 °C și depozitat la temperaturi cuprinse între -40 și +70 °C. Rezistența sa excelentă la vibrații a fost testată în conformitate cu IEC 60068-2-6, ceea ce corespunde unei valori de 15 gn (f=10...500 Hz). Dispozitivul este conform cu cerințele clasei de protecție II împotriva șocurilor electrice conform IEC 61140. Forța necesară pentru acționarea produsului este între 13 și 15 N, iar protecția împotriva scurtcircuitelor poate fi asigurată de o siguranță de tip 10 A gG (gl). Produsul este conform cu standardele internaționale stricte, inclusiv IEC 60204-32, UL 508, IEC 60947-5-1 și CSA C22.2 nr. 14.
Date tehnice ZB2BE201
Caracteristici de bază
Familia de produse: Harmony XAC
Tipul produsului: Bloc de contact
Denumirea componentei: ZB2
Tipul circuitului electric: Circuit de control
Aplicația blocului de contact: Actuator sus/jos
Tip bloc de contact: Simplu
Tip actuator: Revenire cu arc
Compatibilitate produs: XACA
Tip și compoziție contact: 1 NO
Metodă de montare bloc: Montare pe panou frontal
Funcționare contact: Decalaj, întrerupere lentă
Caracteristici suplimentare
Durată de viață mecanică: 1.000.000 de cicluri
Marcaj cod contact: A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 947-5-1 Anexa A
A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 947-5-1 Anexa A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 947-5-1 Anexa A
Curent termic convențional închis [Ithe]: 10 A. Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1. Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1. 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm
Forță de acționare: 13...15 N
Protecție la scurtcircuit: protecție cu siguranță de 10 A cu siguranță cartuș de tip gG (gl)
Putere nominală de funcționare în W: 40 W DC-13 pentru 1.000.000 de cicluri, <3600 cicluri/oră la viteza de funcționare la 120 V, cu un factor de încărcare de 0,5 conform IEC 60947-5-1
48 W DC-13 pentru 1.000.000 de cicluri, <3600 cicluri/oră la 48 V, factor de încărcare 0,5 conform IEC 60947-5-1
65 W DC-13 pentru 1.000.000 de cicluri, <3600 cicluri/oră la viteza de funcționare la 24 V, cu un factor de încărcare de 0,5 conform IEC 60947-5-1. Descrierea terminalelor ISO n°1: (13-14)NO_CL Conexiuni - terminale: Terminale cu șurub, 1 x 2,5 mm² cu sau fără papuci de cablu
Terminale cu șurub, 2 x 1,5 mm² cu sau fără papuci de cablu
Caracteristici de mediu
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Standarde: IEC 60204-32, UL 508, IEC 60947-5-1, CSA C22.2 nr. 14
