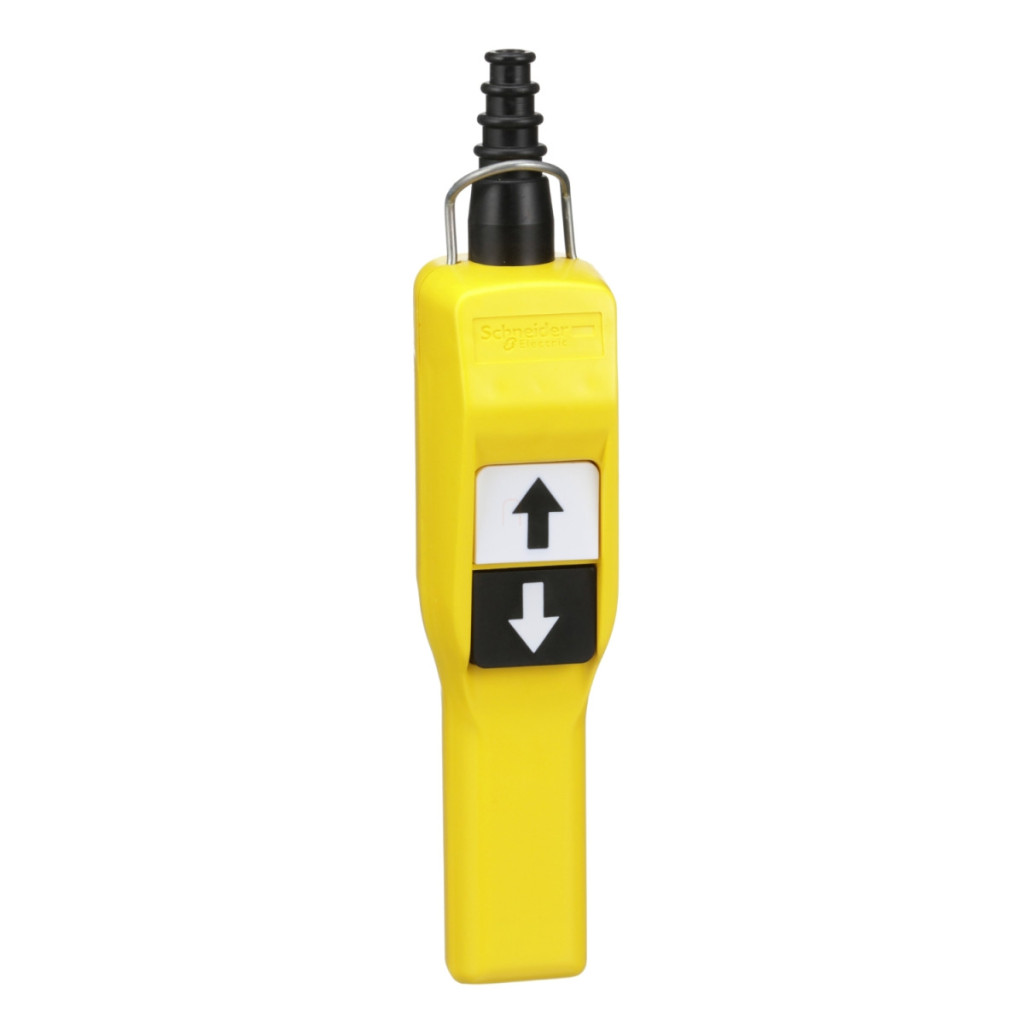

Comutatorul suspendat complet Schneider Electric Harmony XAC seria XACA201 este o alegere excelentă pentru controlul motoarelor de ridicare în medii industriale. Acest comutator suspendat practic, de culoare galbenă, cu mâner tip pistol, are două butoane și un contact 1NO (normal deschis), permițând un control intuitiv și fiabil. Designul cu izolație dublă al dispozitivului oferă o protecție sporită pentru utilizator, în timp ce carcasa din polipropilenă garantează nu numai durabilitate, ci și o prindere sigură. Comutatorul suspendat XACA201 este complet gata de utilizare și este optimizat special pentru controlul motoarelor de ridicare cu o singură viteză. Cele două butoane sunt echipate cu un dispozitiv de blocare mecanică, care împiedică emiterea simultană a comenzii opuse, sporind astfel siguranța. Primul buton este responsabil pentru ridicarea lentă (1 NO), în timp ce al doilea este responsabil pentru coborârea lentă (1 NO), permițând un control precis al mișcării. Conectarea se face prin borne cu șurub care pot acomoda cabluri de 1 x 2,5 mm² sau 2 x 1,5 mm² cu sau fără capete de cablu. Dispozitivul are protecție IP65 conform IEC 60529, ceea ce înseamnă o protecție excelentă împotriva prafului și a apei, astfel încât funcționează în mod fiabil chiar și în medii industriale dure. Clasa de rezistență la impact IK08 conform IEC 62262 oferă o durabilitate suplimentară. Are o durată de viață mecanică extrem de lungă, de 1 milion de cicluri de comutare, garantând o funcționare fiabilă pe termen lung. Comutatorul suspendat Schneider Electric XACA201 are parametri tehnici remarcabili. Tensiunea nominală de izolare de 600 V și tensiunea de impuls de 6 kV oferă o protecție electrică excelentă. Dispozitivul poate fi utilizat într-un interval larg de temperaturi, de la -25 °C la +70 °C, iar intervalul de temperatură de depozitare este de la -40 °C la +70 °C. Rezistența sa la vibrații este de 15 gn (f=10...500 Hz) conform IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 100 gn conform IEC 60068-2-27, indicând o rezistență mecanică excepțională. Dispozitivul are o garnitură de cauciuc care asigură o intrare în trepte pentru cabluri cu un diametru de 7-15 mm. Contactele sunt de tip slow-break, iar rezistența maximă între conectori este de 25 MOhm. Forța de acționare este de 13-15 N, ceea ce asigură o utilizare confortabilă pentru operator. Protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip gG de 10 A.
Specificații tehnice Harmony XAC XACA201
Informații de bază
Familia de produse: Harmony XAC
Tipul produsului: Comutator suspendat
Denumirea scurtă a dispozitivului: Mâner pistol XACA
Caracteristici tehnice
Tipul stației de control: Dublu izolat
Materialul carcasei: Polipropilenă
Tip de control: Intuitiv
Tip de circuit electric: Circuit de control
Tip de carcasă: Gata de utilizare, completă
Aplicație stație de control: Controlul motorului liftului cu o singură viteză
Compoziția stației de control: 2 butoane
Tip buton de control: Primul buton 1 NO lift, lent
Al doilea buton 1 NO coborâre, lent
Compatibilitate produs: ZB2BE101 pentru toate direcțiile
Blocare mecanică: Cu blocare mecanică
Culoarea stației de control: Galben
Conexiune și parametri electrici
Conexiuni - terminale: Terminale cu șurub, 1 x 2,5 mm² cu sau fără capăt de cablu
Intrare cablu: Garnitură de cauciuc cu intrare în trepte 7...15 mm
Marcaj cod contact: A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 Anexa A
Curent termic convențional închis: 10 A
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Funcționare contact: Întrerupere lentă
Rezistență maximă între terminale: 25 MOhm
Forță de acționare: 13...15 N
Protecție la scurtcircuit: protecție cu siguranță de 10 A cu siguranță de tip gG
Performanță și standarde
Putere nominală în W: 40 W DC-13 pentru 1.000.000 de cicluri, <60 cicluri/minut frecvență de funcționare la 120 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
48 W DC-13 pentru 1.000.000 de cicluri, <60 cicluri/minut frecvență de funcționare la 48 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 C
65 W DC-13 pentru 1.000.000 de cicluri, <60 cicluri/minut frecvență de funcționare la 24 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
Standarde: IEC 60947-5-1
CSA C22.2 Nr. 14
IEC 60204-32
UL 508
Certificări de produs: CSA
UL
Manipulare de protecție: TH
Caracteristici de mediu
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Durată de viață mecanică: 1.000.000 de cicluri Conectori și identificare Descrierea conectorului ISO n°1: (13-14)NO Identificarea terminalului: (11-12)NC (13-14)NO
