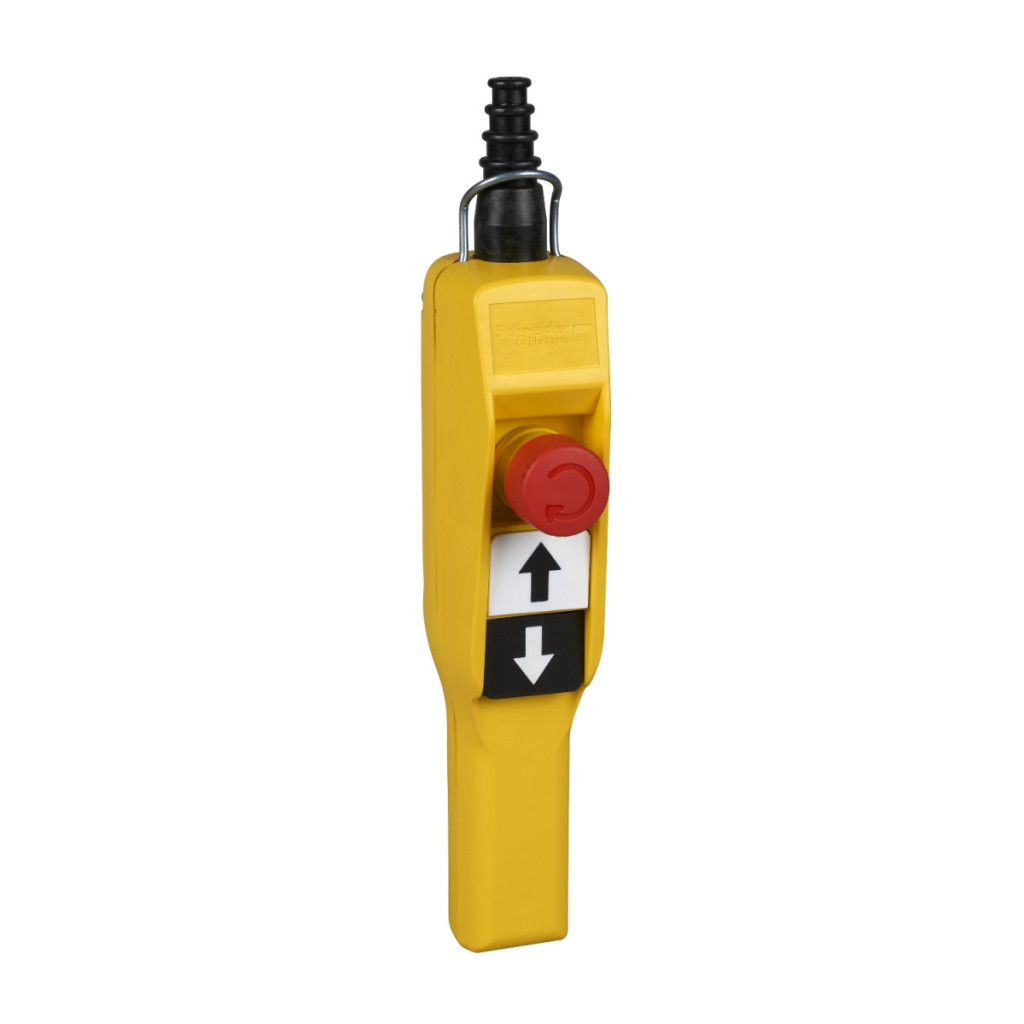

Comutatorul suspendat XACA2013 din seria Harmony XAC de la Schneider Electric este un dispozitiv de control extrem de fiabil, ideal și pentru utilizarea în medii industriale. Acest dispozitiv galben, cu mâner tip pistol, este special conceput pentru a controla motoarele de ridicare cu o singură viteză, fiind alegerea ideală pentru macarale, echipamente de ridicare și aplicații industriale similare, unde siguranța și controlul precis sunt esențiale. Modelul XACA2013 este încorporat într-o carcasă din polipropilenă cu izolație dublă, care oferă o protecție excelentă împotriva influențelor externe. Clasa de protecție IP65 garantează protecția împotriva prafului și a jeturilor de apă, în timp ce clasa IK08 asigură rezistența la deteriorări mecanice. Dispozitivul este echipat cu două butoane și un buton de oprire de urgență. Primul buton are 1 contact NO și este responsabil pentru funcția de ridicare (lentă), în timp ce al doilea buton, de asemenea cu 1 contact NO, controlează funcția de coborâre (lentă). Butonul de oprire de urgență cu diametrul de 30 mm are 1 contact NC și o funcție de blocare, care permite oprirea imediată în caz de urgență. Blocarea mecanică între butoane împiedică emiterea simultană a comenzilor opuse. Parametrii tehnici ai comutatorului suspendat Harmony XACA2013 sunt impresionanți: curentul termic convențional închis este de 10 A, tensiunea nominală de izolare este de 600 V (la gradul de poluare 3), iar rezistența nominală la tensiune de impuls este de 6 kV. Terminalele de conectare ale dispozitivului sunt cleme cu șurub potrivite pentru cabluri de 1 x 2,5 mm² sau 2 x 1,5 mm², cu sau fără capete de cablu. Intrarea cablului este etanșată cu cauciuc, în trepte și potrivită pentru cabluri cu un diametru de 7-15 mm. Comutatoarele au o durată de viață mecanică excepțional de lungă, de 1.000.000 de cicluri de comutare. Este necesară o siguranță de tip 10A gG pentru a proteja dispozitivul împotriva scurtcircuitelor. Produsul este recomandat pentru utilizare la temperaturi ambientale cuprinse între -25 °C și +70 °C și poate fi depozitat la temperaturi cuprinse între -40 °C și +70 °C. La proiectarea comutatorului suspendat Schneider Electric XACA2013, s-a acordat o atenție specială fiabilității și designului robust. Dispozitivul poate rezista la o sarcină de vibrații de 15 g (în intervalul de frecvență 10-500 Hz) în conformitate cu IEC 60068-2-6, precum și la o rezistență la impact de 100 g în conformitate cu IEC 60068-2-27. Marcajul codului comutatorului este A600 AC-15 (3 A la 240 V; 1,2 A la 600 V) și Q600 DC-13 (0,27 A la 250 V; 0,1 A la 600 V) în conformitate cu IEC 60947-5-1 Anexa A. Forța de acționare a comutatoarelor este între 13 și 15 N, cu acționare lentă. Dispozitivul este compatibil cu componentele ZB2BE101 (toate direcțiile) și ZB2BE102 (oprire de urgență), ceea ce sporește și mai mult utilitatea sa. Produsul este conform cu numeroase standarde internaționale, inclusiv CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60204-32, UL 508, și este certificat CSA și UL.
Schneider Electric Harmony XACA - XACA2013 - comutator cu tragere 2 butoane + buton de urgență, zăvor mecanic, contacte NO date tehnice
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului: Întrerupător suspendat
Denumire scurtă a dispozitivului: XACA mâner pistol
Caracteristici stație de control
Tip stație de control: Dublu izolat
Material capac: Polipropilenă
Tip de control: Intuitiv
Tip de circuit electric: Circuit de control
Tip de capac: Complet, gata de utilizare
Aplicație stație de control: Controlul motorului de ridicare cu o singură viteză
Componența stației de control: 2 butoane + 1 buton de oprire de urgență
Butoane de control
Tipuri de butoane:
Primul buton: 1 NO ridicare, lent
Al doilea buton: 1 NO coborâre, lent
Buton oprire de urgență: Ø 30 mm 1 NC blocare
Compatibilitate produs: ZB2BE101 pentru toate direcțiile, ZB2BE102 pentru oprire de urgență
Blocare mecanică: Cu blocare mecanică
Culoarea stației de control: Galben
Conexiuni și protecție
Conectori - blocuri terminale: Bornă cu șurub, 1 x 2,5 mm² cu sau fără papuc de cablu
Bornă cu șurub, 2 x 1,5 mm² cu sau fără papuc de cablu
Intrare cablu: Garnitură de cauciuc cu intrare în trepte 7...15 mm
Protecție la scurtcircuit: Protecție cu siguranță de 10 A cu siguranță tip cartuș gG
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60204-32, UL 508
Certificări de produs: CSA, UL
Nivel de protecție: IP65 conform IEC 60529, IK08 conform IEC 62262
Parametri tehnici
Durată de viață mecanică: 1.000.000 de cicluri
Marcaj cod contact: A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 Anexa A. Curent termic închis tradițional: 10 A. Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1. 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Funcționare contact: Întrerupere lentă
Rezistență maximă între contacte: 25 MOhm
Forță de acționare: 13...15 N
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
