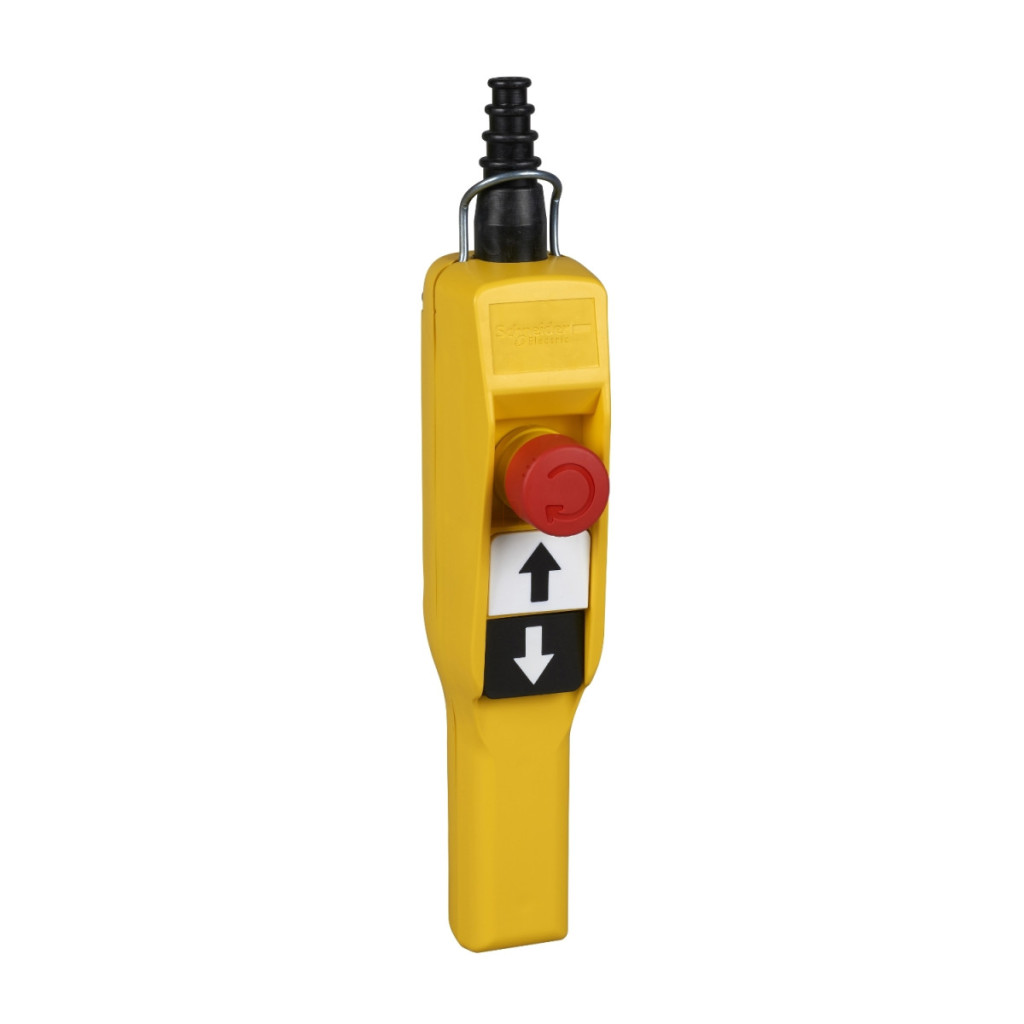

Comutatorul suspendat Schneider Electric Harmony XAC seria XACA2033 este o unitate de control industrială profesională concepută special pentru controlul motoarelor de ridicare cu o singură viteză. Designul mânerului tip pistol asigură o utilizare ergonomică, permițând operatorului să utilizeze confortabil dispozitivul chiar și în timpul perioadelor lungi de lucru. Carcasa din polipropilenă galbenă a comutatorului suspendat este dublu izolată, oferind o siguranță sporită utilizatorilor. Unitatea completă, gata de utilizare, este echipată cu 2 butoane și 1 buton de oprire de urgență. Primul buton are 2 contacte NO și controlează funcția de ridicare (sus), în timp ce al doilea buton, de asemenea cu 2 contacte NO, controlează funcția de coborâre (jos). Butonul de oprire de urgență al dispozitivului, cu diametrul de 30 mm, are 1 contact NC și o funcție de blocare, care oprește imediat funcționarea în caz de urgență. Un blocaj mecanic între butoane asigură că comenzile în direcții opuse nu pot fi emise în același timp, ceea ce sporește siguranța operațională. Funcționarea intuitivă și designul bine gândit permit un control precis chiar și atunci când se poartă mănuși. Din punct de vedere tehnic, Harmony XACA2033 are o construcție extrem de fiabilă. Datorită protecției IP65, este complet protejat împotriva prafului și jeturilor de apă, în timp ce clasificarea IK08 indică rezistența sa la impactul mecanic. Intervalul de temperatură de funcționare al dispozitivului este între -25 °C și +70 °C, iar temperatura de depozitare este între -40 °C și +70 °C. Rezistența sa la vibrații este de 15 gn (în intervalul de frecvență 10-500 Hz) conform IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 100 gn conform IEC 60068-2-27, ceea ce garantează performanțe excelente chiar și în medii industriale. Durata sa de viață mecanică este extrem de mare, cu 1.000.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung. Intrarea cablului este din cauciuc, cu design în trepte, potrivită pentru diametre de cablu între 7 și 15 mm. Parametrii electrici ai XACA2033 sunt, de asemenea, demni de remarcat. Contactele sunt clasificate A600 în categoria AC-15 (Ue = 240 V, Ie = 3 A și Ue = 600 V, Ie = 1,2 A) și Q600 în categoria DC-13 (Ue = 250 V, Ie = 0,27 A și Ue = 600 V, Ie = 0,1 A) conform anexei A la IEC 60947-5-1. Curentul termic convențional închis este de 10 A, tensiunea nominală de izolare este de 600 V (la gradul de poluare 3), iar rezistența la tensiune de impuls este de 6 kV. Pentru protecția împotriva scurtcircuitelor se recomandă o siguranță de tip gG de 10 A. Dispozitivul are terminale cu șuruburi care permit conectarea firelor cu o secțiune transversală de 1 × 2,5 mm² sau 2 × 1,5 mm², cu sau fără capete de fir.
Schneider Electric Harmony XACA - XACA2033 - date tehnice comutator cu tragere
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului: Întrerupător suspendat
Denumirea scurtă a dispozitivului: Mâner pistol XACA
Caracteristici suplimentare
Tipul stației de control: Dublu izolat
Material carcasă: Polipropilenă
Tip control: Intuitiv
Tip circuit electric: Circuit de control
Tip carcasă: Completă, gata de utilizare
Aplicație stație de control: Controlul motorului de ridicare cu o singură viteză
Componența stației de control: 2 butoane + 1 oprire de urgență
Tip buton de control: Buton de oprire Ø 30 mm 1 NC cu blocare
Primul buton: 2 NO ridicare, lent
Al doilea buton: 2 NO coborâre, lent
Blocare mecanică: Cu blocare mecanică
Culoarea stației de control: Galben
Conexiuni - conectori: Terminale cu șurub, 1 x 2,5 mm² cu sau fără capete de cablu
Terminale cu șurub, 2 x 1,5 mm² cu sau fără capete de cablu
Standarde: UL 508
IEC 60947-5-1
CSA C22.2 Nr. 14
IEC 60204-32
Certificări ale produsului: CSA
UL
Grad de protecție: TH
Temperatura ambiantă în timpul funcționării: -25…70 °C
Temperatura ambiantă în timpul depozitării: -40…70 °C
Rezistență la vibrații: 15 gn (f= 10…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Durată de viață mecanică: 1.000.000 de cicluri
Intrare cablu: Burduf din cauciuc cu intrare în trepte 7...15 mm
Marcaj cod contact: A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 Anexa A
Curent termic convențional închis [Ithe]: 10 A. Tensiune nominală de izolare [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1. Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Funcționarea contactului: Întrerupere lentă
Rezistență maximă între contacte: 25 MOhm
Forță de acționare: 13…15 N
Protecție la scurtcircuit: protecție cu siguranță de 10 A cu element de siguranță de tip gG
Putere nominală în W: 40 W DC-13 pentru 1.000.000 de cicluri, frecvență de funcționare <60 cicluri/minut la 120 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
48 W DC-13 pentru 1.000.000 de cicluri, frecvență de funcționare <60 cicluri/minut la 48 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
65 W DC-13 pentru 1.000.000 de cicluri, frecvență de funcționare <60 cicluri/minut la 24 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C. (11-12)NC
(13-14)NO
