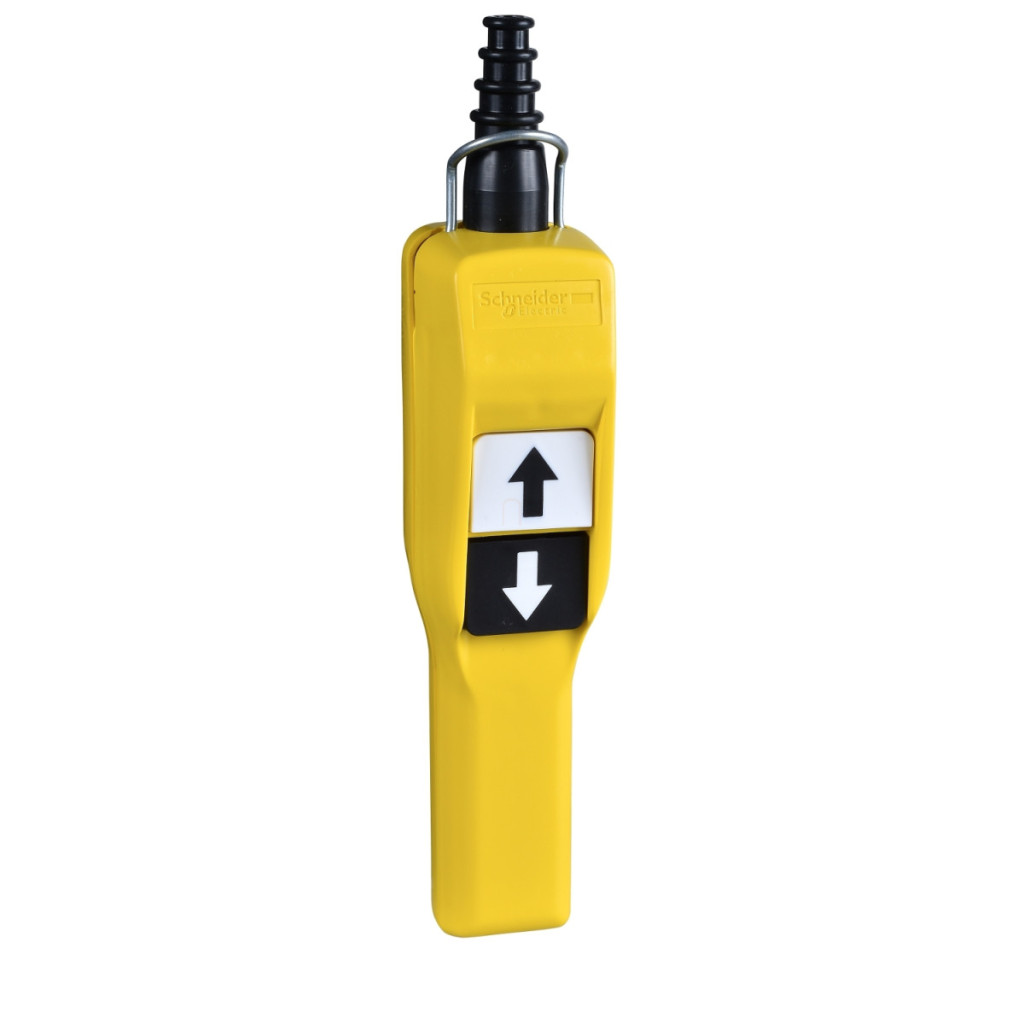

Comutatorul suspendat Schneider Electric Harmony XACA205 este o unitate de control de înaltă calitate, concepută special pentru controlul motoarelor de ridicare. Această stație de control galbenă, cu mâner tip pistol, este soluția ideală pentru controlul fiabil și intuitiv al motoarelor de ridicare cu o singură viteză. Produsul face parte din populara familie de produse Harmony XAC de la Schneider Electric, recunoscută la nivel mondial pentru dispozitivele sale de control industrial de înaltă calitate. Controlerul suspendat XACA205 are un design cu dublă izolație, care oferă o protecție sporită pentru operator. Carcasa dispozitivului este fabricată din polipropilenă durabilă, care poate rezista la solicitările utilizării industriale zilnice. Clasa de protecție IP65 garantează protecția împotriva prafului și a apei, în timp ce clasa IK08 asigură rezistența la impactul mecanic. Comutatorul suspendat funcționează în mod fiabil într-un interval de temperatură de la -25 °C la +70 °C, fiind potrivit pentru utilizarea în condiții extreme. Comutatorul suspendat XACA205 are două butoane cu blocare mecanică pentru a preveni acționarea accidentală. Primul buton este pentru funcția de ridicare (lentă) și are 1 contact NC + 1 contact NO, în timp ce al doilea buton este pentru funcția de coborâre (lentă), având, de asemenea, 1 contact NC + 1 contact NO. Conexiunea se realizează cu borne cu șurub, care permit conectarea cablurilor cu o secțiune transversală de 1 x 2,5 mm² sau 2 x 1,5 mm², cu sau fără capete de cablu. Manșonul de intrare a cablului din cauciuc este potrivit pentru cabluri cu un diametru de 7-15 mm. Comutatorul suspendat este compatibil cu butoanele ZB2BE102 + ZB2BE101 în toate direcțiile. Produsul este conform cu mai multe standarde internaționale, inclusiv UL 508, IEC 60947-5-1, CSA C22.2 nr. 14 și IEC 60204-32, asigurând utilizarea la nivel global. Conform marcajului codului de contact A600 AC-15, comutatorul poate comuta 3 A la 240 V și 1,2 A la 600 V. Conform marcajului Q600 DC-13, acesta poate comuta 0,27 A la 250 V și 0,1 A la 600 V CC. Curentul termic de 10 A și tensiunea nominală de izolare de 600 V sporesc și mai mult versatilitatea produsului. Durabilitatea dispozitivului este dovedită de 1.000.000 de cicluri de comutare, ceea ce garantează o durată lungă de viață chiar și în condiții de utilizare intensivă. Caracteristicile tehnice ale comutatorului includ o forță de acționare de 13-15 N și o rezistență maximă de 25 MOhm între contacte, ceea ce asigură o funcționare precisă și fiabilă.
Schneider Electric Harmony XACA - XACA205 - comutator cu tragere 2 butoane, zăvor mecanic, contacte NO+NC date tehnice
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului sau componentului: Comutator suspendat
Denumirea scurtă a dispozitivului: Mâner pistol XACA
Informații suplimentare
Tipul stației de control: Dublu izolat
Materialul carcasei: Polipropilenă
Tip de comandă: Intuitivă
Tip de circuit electric: Circuit de comandă
Tip de carcasă: Unitate completă gata de utilizare
Aplicație stație de comandă: Controlul motorului liftului cu o singură viteză
Componența stației de control: 2 butoane
Designul butonului de control
Primul buton: 1 NC + 1 NO lift, lent
Al doilea buton: 1 NC + 1 NO coborâre, lentă
Blocare mecanică: Cu blocare mecanică
Culoarea stației de control: Galben
Conexiuni
Conectori: Terminale cu șurub, 1 x 2,5 mm² cu sau fără papuci de cablu
Terminale cu șurub, 2 x 1,5 mm² cu sau fără papuci de cablu
Intrare cablu: Manșon din cauciuc cu intrare în trepte 7-15 mm
Parametri electrici
Denumirea codului de contact: A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 Anexa A
Curent termic convențional închis: 10 A
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 6 kV conform IEC 60947-1
Funcționare contact: Întrerupere lentă
Rezistență maximă între terminale: 25 MOhm Forță de acționare: 13-15 N Protecție la scurtcircuit: Siguranță de 10 A, siguranță tip cartuș gG
Putere nominală de funcționare
40 W DC-13 pentru 1.000.000 de cicluri, frecvență de funcționare <60 cicluri/minut la 120 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
48 W DC-13 pentru 1.000.000 de cicluri, frecvență de funcționare <60 cicluri/minut la 48 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
65 W DC-13 pentru 1.000.000 de cicluri, frecvență de funcționare <60 cicluri/minut la 24 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
Identificatori terminali
ISO n°1: (11-12)NC, (13-14)NO
Identificator terminal: (11-12)NC, (13-14)NO
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de funcționare: -25-70 °C
Temperatura ambiantă de depozitare: -40-70 °C
Rezistență la vibrații: 15 gn (f= 10-500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140 Grad de protecție IP: IP65 conform IEC 60529 Grad de protecție IK: IK08 conform IEC 62262 Durată de viață mecanică: 1.000.000 de cicluri Standarde și certificări Standarde: UL 508, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60204-32 Certificări de produs: UL, CSA Compatibilitate produs ZB2BE102 + ZB2BE101 pentru toate direcțiile
