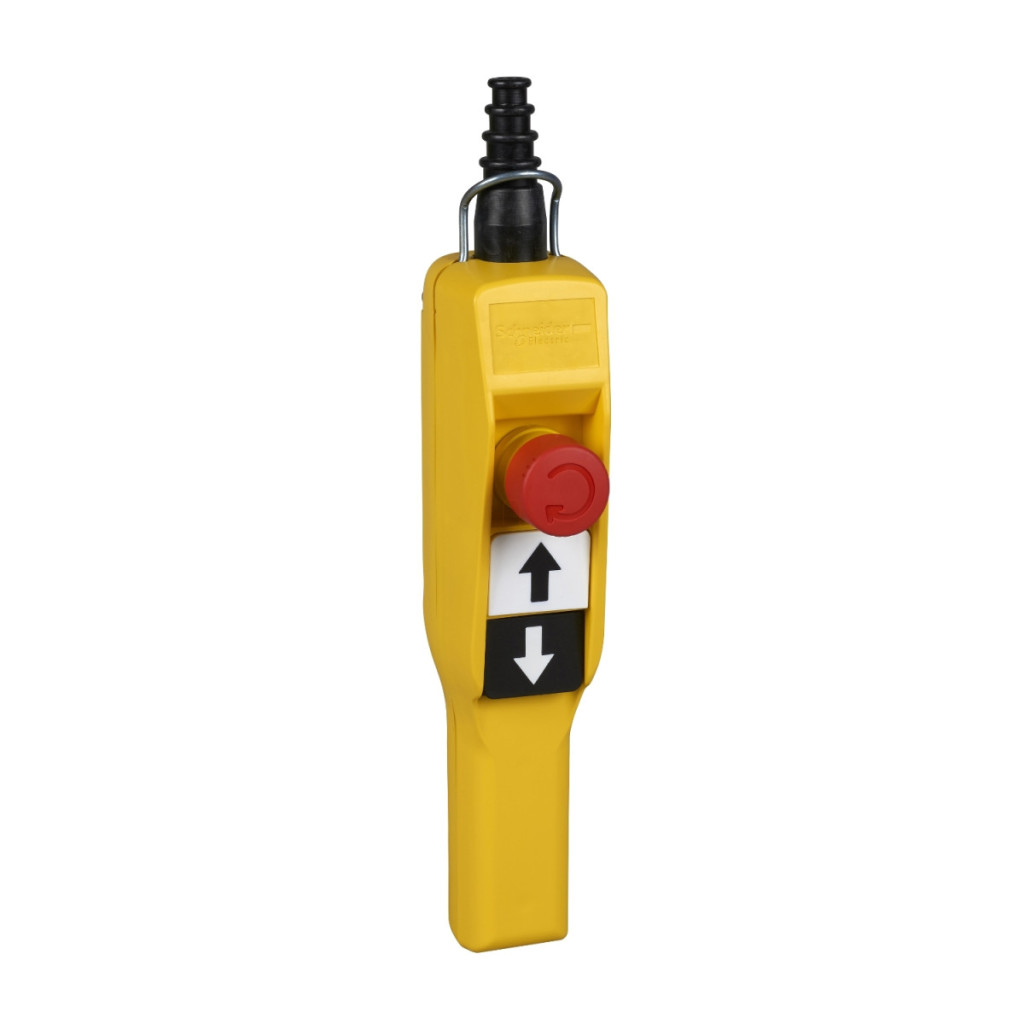

Comutatorul suspendat Schneider Electric Harmony XACA seria XACA2053 este o unitate de control de înaltă calitate pentru medii industriale, special concepută pentru controlul motoarelor de ridicare cu o singură viteză. Acest dispozitiv galben, cu mâner tip pistol, este compact și ergonomic, asigurând o utilizare ușoară și confortabilă în aplicațiile industriale de zi cu zi. Comutatorul suspendat XACA2053 este încorporat într-o carcasă din polipropilenă cu izolație dublă, care poate rezista la medii industriale dure și la impacturi mecanice. Dispozitivul are un grad de protecție IP65 conform IEC 60529, care oferă protecție completă împotriva prafului și a jeturilor de apă. Gradul de rezistență la impact IK08 (conform IEC 62262) garantează durabilitatea produsului chiar și în cele mai dure medii. Dispozitivul poate fi utilizat într-un interval de temperatură de funcționare de la -25 °C la +70 °C și poate fi depozitat în siguranță între -40 °C și +70 °C. Comutatorul suspendat este format din 2 butoane și 1 buton de oprire de urgență. Primul buton are 1 contact NC + 1 contact NO și este responsabil pentru funcția de ridicare/coborâre lentă, în timp ce al doilea buton, de asemenea cu 1 contact NC + 1 contact NO, este responsabil pentru funcția de coborâre lentă. Butonul de oprire de urgență are un diametru de 30 mm și este de tip blocare 1 NC. Butoanele sunt echipate cu blocare mecanică, care împiedică emiterea simultană a comenzilor conflictuale. Intuitivitatea este asigurată de etichetarea și dispunerea clară a butoanelor de comandă, ceea ce minimizează posibilitatea de eroare a operatorului. Intrarea cablului este acoperită cu cauciuc, în trepte, pentru diametre de cablu de 7-15 mm. Din punct de vedere electric, XACA2053 este proiectat pentru aplicații de circuite de comandă cu un curent termic închis convențional de 10A. Tensiunea nominală de izolare este de 600 V (la gradul de poluare 3) în conformitate cu IEC 60947-1. Rezistența nominală la tensiune de impuls este de 6 kV. Dispozitivul este compatibil cu componenta ZB2BE102 pentru butonul de oprire de urgență și cu combinația ZB2BE102 + ZB2BE101 pentru toate direcțiile. Conectarea se realizează cu borne cu șurub, acceptând cabluri de 1x2,5 mm² sau 2x1,5 mm², cu sau fără capete de cablu. Durabilitatea mecanică este remarcabilă: 1.000.000 de cicluri. Dispozitivul este protejat împotriva scurtcircuitelor printr-o siguranță de tip 10A gG.
Schneider Electric Harmony XACA - XACA2053 - comutator cu tragere 2 butoane + buton de urgență, zăvor mecanic, contacte NO + NC date tehnice
Date de bază
Familia de produse: Harmony XAC
Tipul produsului: Comutator suspendat
Denumire scurtă a dispozitivului: XACA pistol grip
Date suplimentare
Tip stație de control: Dublu izolat
Material capac: Polipropilenă
Tip de control: Intuitiv
Tip de circuit electric: Circuit de control
Tip de carcasă: Gata de utilizare, completă
Aplicație stație de control: Controlul motorului de ridicare cu o singură viteză
Componența stației de control: 2 butoane + 1 buton de oprire de urgență
Tip buton de control: Buton de oprire cu diametrul de 30 mm, 1 blocare NC
Primul buton: 1 NC + 1 NO ridicare, lent
Al doilea buton: 1 NC + 1 NO coborâre, lentă
Compatibilitate produs: Pentru buton de oprire de urgență ZB2BE102, ZB2BE102 + ZB2BE101 pentru toate direcțiile
Blocare mecanică: Cu blocare mecanică
Culoarea stației de control: Galbenă
Caracteristici electrice
Conexiune - terminale: Terminale cu șurub, 1 x 2,5 mm² cu sau fără papuci de cablu, terminale cu șurub, 2 x 1,5 mm² cu sau fără papuci de cablu
Curent termic convențional închis: 10 A
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Funcționare contact: Întrerupere lentă
Rezistență maximă între contacte: 25 MOhm
Forță de acționare: 13...15 N
Protecție la scurtcircuit: protecție cu siguranță de 10 A cu cartuș de tip gG
Standarde și certificări
Standarde: IEC 60204-32, CSA C22.2 Nr. 14, IEC 60947-5-1, UL 508
Certificări de produs: UL, CSA
Parametri de mediu
Tratament de protecție: TH
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Caracteristici mecanice
Durabilitate mecanică: 1.000.000 de cicluri
Intrare cablu: Manșon din cauciuc cu intrare în trepte 7...15 mm
Greutate netă: 0,34 kg
