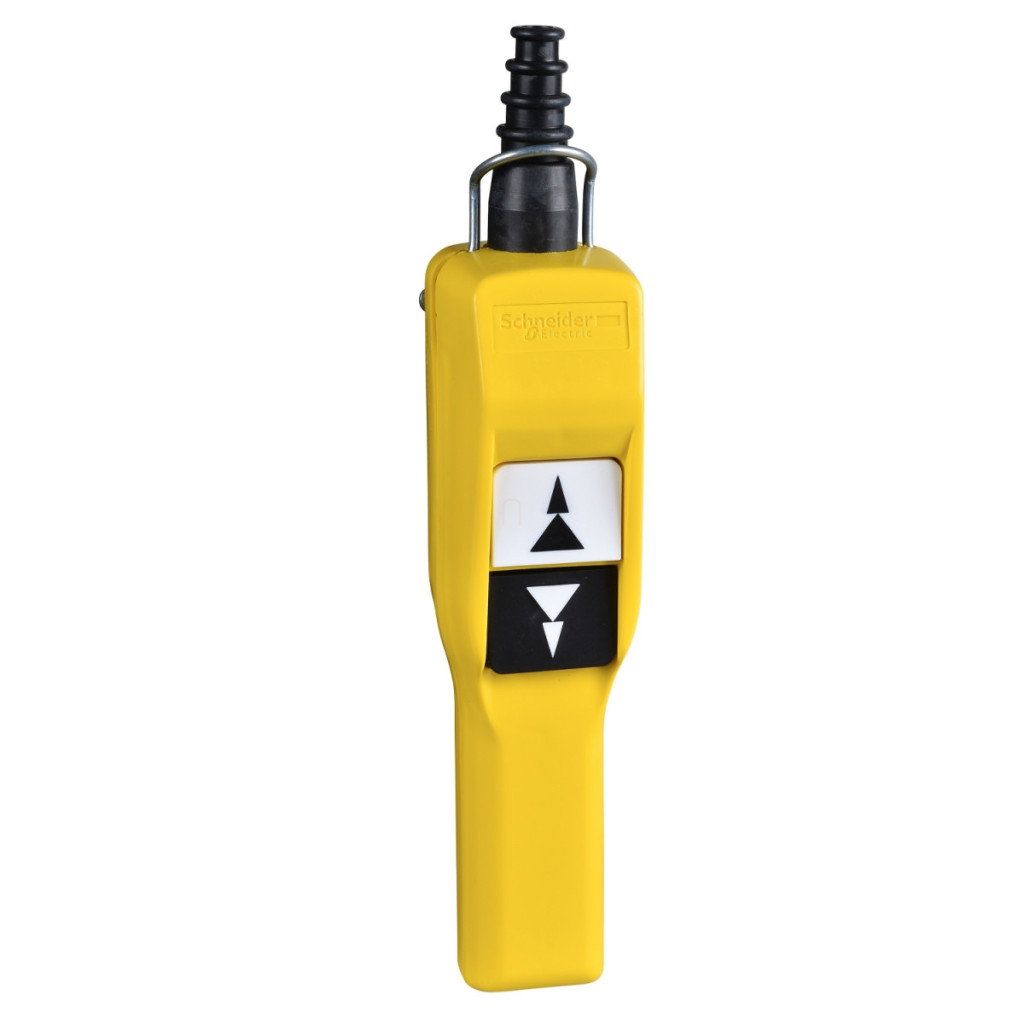

Schneider Electric Harmony XACA - XACA207 - comutator cu tragere 2 butoane cu două trepte, zăvor mecanic, contacte NO+NO date tehnice
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului: Comutator suspendat
Denumirea scurtă a dispozitivului: XACA pistol grip
Date suplimentare
Tipul stației de control: Dublu izolat
Materialul capacului: Polipropilenă
Tipul de control: Intuitiv
Tip circuit electric: Circuit de control
Tip capac: Gata de utilizare, complet
Aplicație stație de control: Control motor lift cu 2 viteze
Compoziție stație de control: 2 butoane
Tip buton de control: Primul buton 2 NO (2 trepte) ridicare, lent-rapid
Al doilea buton 2 NO (2 trepte) coborâre, lent-rapid
Blocare mecanică: Cu blocare mecanică Culoarea stației de control: Galben 1 x 2,5 mm² cu sau fără papuci de cablu
Terminale cu șurub, 2 x 1,5 mm² cu sau fără papuci de cablu
Intrare cablu: Manșon de cauciuc cu intrare în trepte 7...15 mm
Performanțe și parametri electrici
Marcaj cod contact: A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 Anexa A
Curent termic convențional închis (Ithe): 10 A
Tensiune nominală de izolație (Ui): 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls (Uimp): 6 kV conform IEC 60947-1
Funcționarea contactului: Treptată, cu întrerupere lentă
Rezistență maximă între contacte: 25 MOhm
Forță de acționare: 13...15 N
Protecție la scurtcircuit: 10 A cu siguranță de tip gG
Putere nominală de funcționare în W
40 W DC-13 pentru 1000000 de cicluri, < 60 cicluri/minut frecvență de funcționare la 120 V, factor de încărcare 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
48 W DC-13 pentru 1000000 cicluri, < 60 cicluri/minut frecvență de funcționare la 48 V, factor de încărcare 0,5 (sarcină inductivă) conform IEC 60947-5-1 C
65 W DC-13 pentru 1.000.000 de cicluri, < 60 cicluri/minut frecvență de funcționare la 24 V, factor de încărcare 0,5 (sarcină inductivă) conform IEC 60947-5-1 C anexă
Standarde și certificări
Standarde: IEC 60204-32, CSA C22.2 nr. 14, UL 508, IEC 60947-5-1
Certificări de produs: CSA, UL
Tratament de protecție: TH
Parametri de mediu
Temperatura aerului ambiant în timpul funcționării: -25…70 °C
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Rezistență la vibrații: 15 gn (f= 10…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140 Grad de protecție IP: IP65 conform IEC 60529 Grad de protecție IK: IK08 conform IEC 62262 Durată de viață mecanică: 1.000.000 de cicluri
