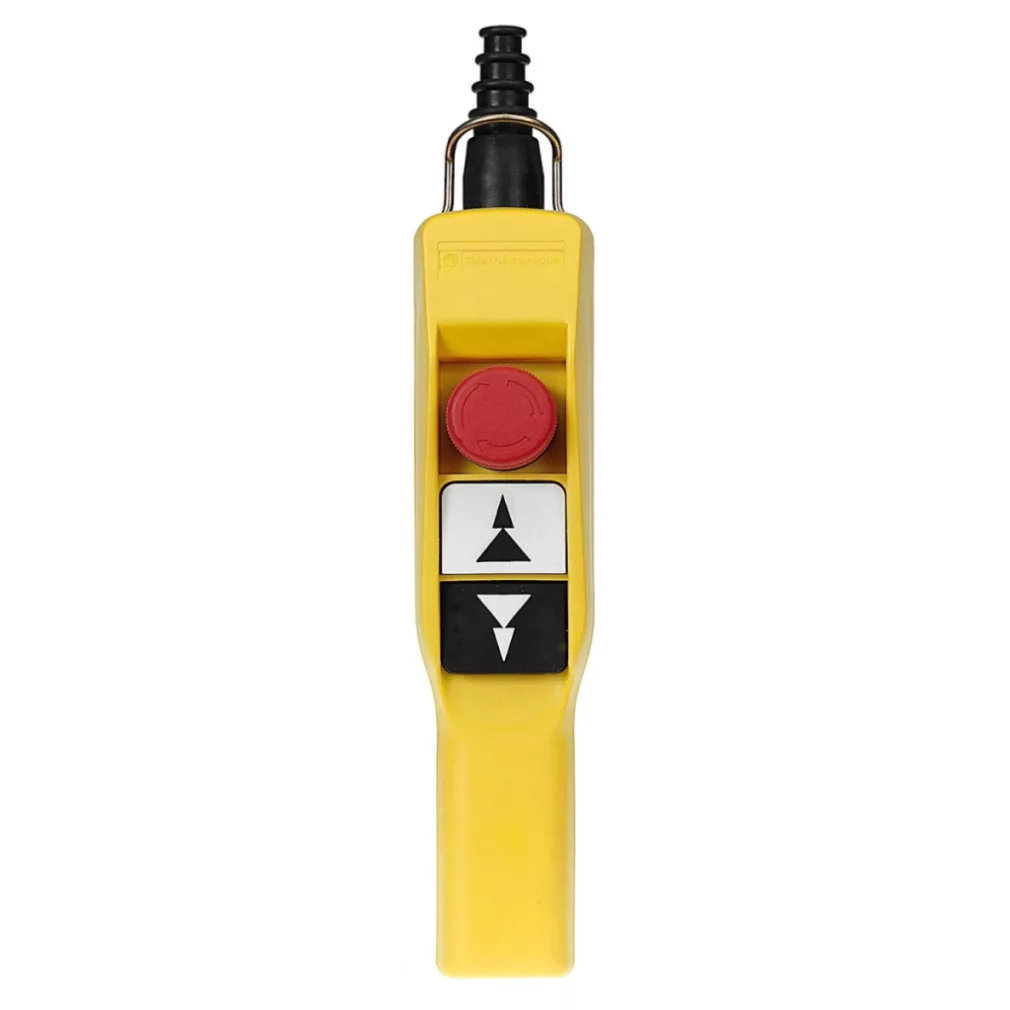

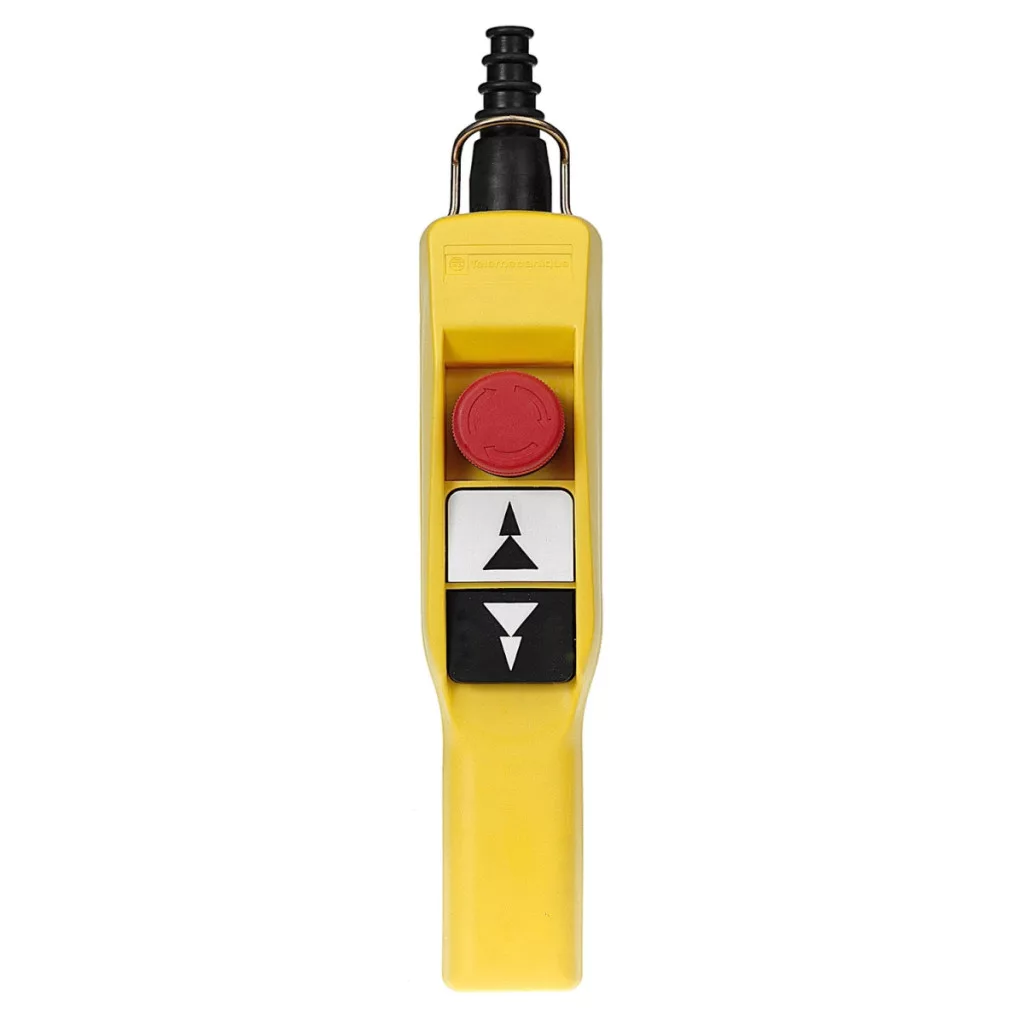

Comutatorul suspendat XACA2073 din gama Harmony XACA de la Schneider Electric este un dispozitiv de control de înaltă calitate, conceput pentru medii industriale, recomandat în principal pentru controlul mecanismelor de ridicare în două etape. Acest comutator cu mâner tip pistol este încorporat într-o carcasă din polipropilenă galbenă, care asigură durabilitate și o protecție mecanică excelentă pentru utilizarea industrială zilnică. XACA2073 este o stație de control cu izolație dublă, echipată cu două butoane și un buton de oprire de urgență, toate oferind o operare intuitivă pentru utilizator. Fiecare dintre cele două butoane are un contact 2NO (normal deschis) și este proiectat cu funcționare în două trepte pentru a controla funcțiile de ridicare (lent-rapid) și coborâre (lent-rapid). Butonul de oprire de urgență cu diametrul de 30 mm are un contact de blocare 1NC (normal închis), care permite oprirea imediată în caz de urgență. Există un blocaj mecanic între butoane, care împiedică activarea simultană a mișcărilor opuse, sporind astfel siguranța operațională. Produsul are parametri tehnici excelenți: clasa de protecție IP65 asigură protecție împotriva prafului și jeturilor de apă, iar rezistența la impact IK08 garantează rezistența la impactul mecanic. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, în timp ce intervalul de temperatură de depozitare este între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Comutatorul are o rezistență la vibrații de 15 gn și o rezistență la impact de 100 gn conform standardelor IEC, asigurând o durabilitate excelentă chiar și în condiții de utilizare intensă. Parametrii electrici ai XACA2073 sunt, de asemenea, remarcabili: are o tensiune nominală de izolare de 600 V, o tensiune nominală de impuls de 6 kV și un curent termic convențional închis de 10 A. Conectarea se face cu borne cu șurub, cu cabluri cu secțiune transversală de 1 x 2,5 mm² sau 2 x 1,5 mm², cu sau fără papuci de cablu. Intrarea cablului se face printr-un presetup din cauciuc, care este potrivit pentru cabluri cu un diametru de 7-15 mm. Durata de viață mecanică a dispozitivului este de 1.000.000 de cicluri de comutare, ceea ce asigură o utilizare fiabilă pe termen lung. Comutatorul suspendat Schneider Electric XACA2073 este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, CSA C22.2 nr. 14, UL 508 și IEC 60204-32, și este certificat UL și CSA. Toate acestea garantează calitatea înaltă și funcționarea sigură a produsului. Produsul este recomandat în special pentru medii industriale în care este necesar un control precis și sigur al motoarelor de ridicare cu două viteze, macaralelor sau altor echipamente de ridicare.
Schneider Electric Harmony XACA - XACA2073 - comutator suspendat 2 butoane cu două trepte + buton de urgență, zăvor mecanic, contacte NO + NO, date tehnice g.cap
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului sau componentului: Comutator suspendat
Denumire scurtă a dispozitivului: XACA pistol grip
Informații suplimentare
Tipul stației de control: Dublu izolat
Material carcasă: Polipropilenă
Tip de comandă: Intuitivă
Tip de circuit electric: Circuit de comandă
Tip de carcasă: Gata de utilizare, completă
Aplicație stație de comandă: Controlul motorului de ridicare cu 2 viteze
Compoziția stației de control: 2 butoane + 1 buton de oprire de urgență
Tip buton de control: Buton de oprire Ø 30 mm 1 NC cu blocare
Primul buton: 2 NO (2 trepte) ridicare, lent-rapid
Al doilea buton: 2 NO (2 trepte) coborâre, lent-rapid
Compatibilitate produs: ZB2BE102 pentru butonul de oprire de urgență, ZB2BE101 + ZB2BE201 pentru toate direcțiile
Blocare mecanică: Cu blocare mecanică
Culoarea stației de control: Galben
Conexiuni - terminale: Terminale cu șurub, 1 x 2,5 mm² cu sau fără papuci de cablu, Terminale cu șurub, 2 x 1,5 mm² cu sau fără papuci de cablu
Standarde și certificări
Standarde: IEC 60947-5-1, CSA C22.2 nr. 14, UL 508, IEC 60204-32
Certificări de produs: UL, CSA
Tratament de protecție: TH
Date privind mediul
Temperatura aerului ambiant în timpul funcționării: -25…70 °C
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Rezistență la vibrații: 15 gn (f= 10…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Date mecanice
Durată de viață mecanică: 1.000.000 de cicluri
Intrare cablu: Presetupă din cauciuc cu intrare în trepte 7...15 mm
Date electrice
Denumirea codului de contact: A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A.
A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A.
Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A.
Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 Anexa A. Curent termic convențional închis [Ithe]: 10 A. Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Funcționare contact: În trepte, eliberare lentă
Rezistență maximă între contacte: 25 MOhm
Forță de acționare: 13…15 N
Protecție la scurtcircuit: siguranță de 10 A, tip gG
