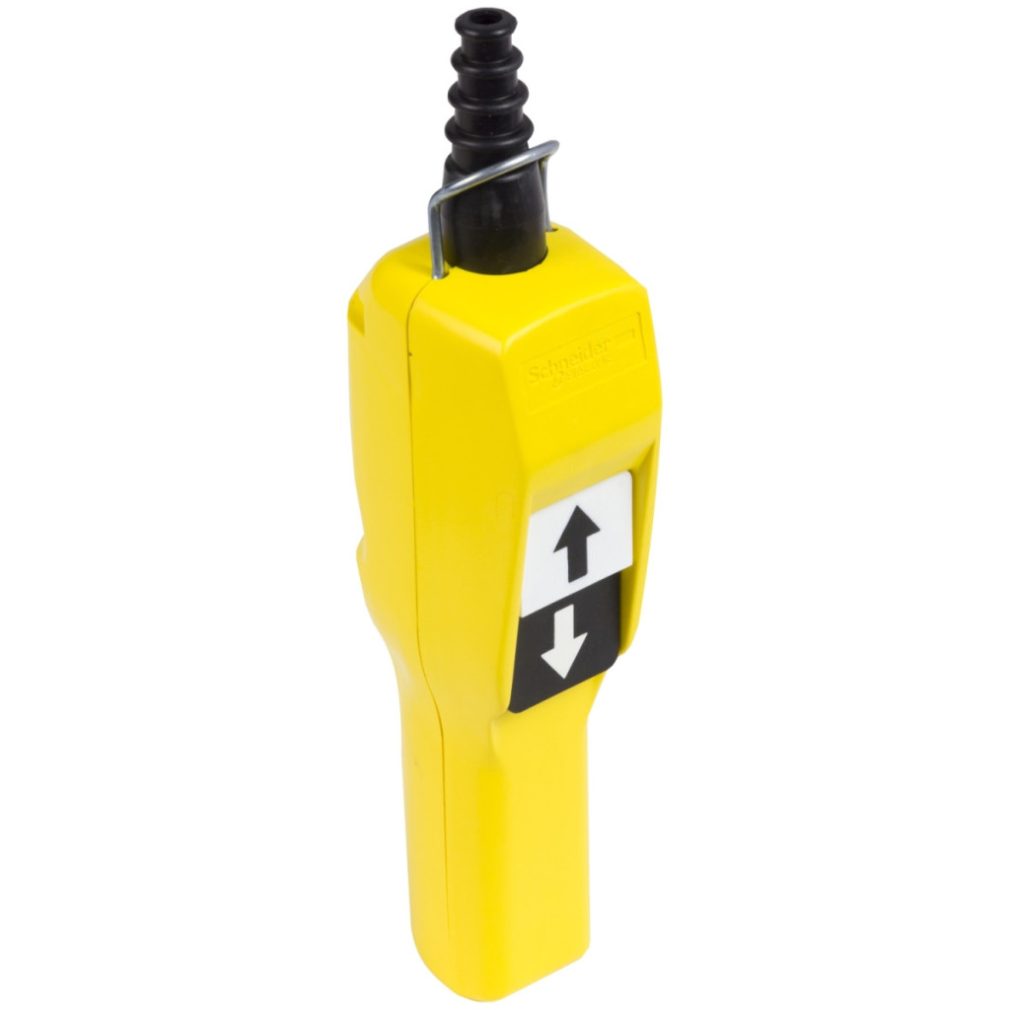

Comutatorul suspendat Schneider Electric Harmony XACA seria XACA211 este un dispozitiv de control industrial de înaltă calitate, conceput special pentru o funcționare simplă, fiabilă și sigură. Acest controler suspendat galben, cu mâner tip pistol și izolație dublă, este alegerea ideală pentru controlul motoarelor de ridicare cu o singură viteză, unde controlul precis este esențial. Dispozitivul are două butoane cu capac de cauciuc și blocaje mecanice pentru a preveni funcționarea accidentală. Primul buton este un contact NO (normal deschis) care controlează funcția de ridicare lentă, în timp ce al doilea buton este, de asemenea, de tip NO și este responsabil pentru funcția de coborâre lentă. Acest design asigură un control perfect în timpul funcționării echipamentului de ridicare, reducând în același timp riscul de accidente. Comutatorul este compatibil cu produsul ZB2BE101 în ambele direcții, oferind flexibilitate suplimentară în configurarea sistemului. Comutatorul suspendat Harmony XACA211 este încorporat într-o carcasă robustă din polipropilenă, care oferă o protecție excelentă chiar și în medii industriale dure. Datorită clasei de protecție IP65, dispozitivul este complet protejat împotriva pătrunderii prafului și oferă, de asemenea, protecție împotriva jeturilor de apă din orice direcție. Gradul de rezistență la impact IK08 garantează durabilitatea chiar și în condiții de utilizare intensivă. Comutatorul poate fi utilizat într-un interval de temperatură de funcționare de la -25 °C la +70 °C, ceea ce permite utilizarea sa într-o varietate de condiții de mediu. Caracteristicile electrice ale produsului sunt remarcabile: curent termic convențional închis de 10 A, tensiune nominală de izolație de 600 V (la gradul de poluare 3) și rezistență la tensiune de impuls nominală de 6 kV. Contactul funcționează cu întrerupere lentă, iar comutatorul este potrivit pentru comutarea diverselor sarcini în conformitate cu denumirile codurilor de contact A600 AC-15 și Q600 DC-13. Pentru protecția împotriva scurtcircuitelor se recomandă o siguranță de tip gG de 10 A. Durabilitatea mecanică este remarcabilă: 1.000.000 de cicluri de comutare, asigurând o durată lungă de viață chiar și în condiții de utilizare intensivă. Comutatorul suspendat Schneider Electric XACA211 este ușor de conectat: are terminale cu șuruburi potrivite pentru cabluri cu secțiune transversală de 1 x 2,5 mm² sau 2 x 1,5 mm², cu sau fără papuci de cablu. Intrarea cablului are o garnitură de cauciuc și un design în trepte care poate fi utilizat pentru cabluri cu un diametru de 7-15 mm. Produsul este conform cu cele mai importante standarde internaționale, inclusiv UL 508, IEC 60204-32, IEC 60947-5-1 și CSA C22.2 nr. 14, și este certificat UL și CSA, confirmând conformitatea sa cu cerințele de înaltă calitate și aplicabilitatea globală.
Schneider Electric Harmony XACA - XACA211 - comutator cu tragere 2 butoane, zăvor mecanic, contacte NO, capac din cauciuc date tehnice
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului sau al componentei: Comutator cu tragere
Denumirea scurtă a dispozitivului: Mâner pistol XACA
Date suplimentare
Tipul stației de control: Dublu izolat
Materialul capacului: Polipropilenă
Tip control: Intuitiv
Tip circuit electric: Circuit de control
Tip carcasă: Gata de utilizare, completă
Aplicație stație de control: Controlul motorului de ridicare cu o singură viteză
Compoziția stației de control: 2 butoane cu capac de cauciuc
Tip buton de control: Primul buton 1 NO ridicare, lent
Al doilea buton 1 NO coborâre, lent
Compatibilitate produs: ZB2BE101 pentru ambele direcții
Blocare mecanică: Cu blocare mecanică
Culoarea stației de control: Galben
Conexiuni - terminale: Terminale cu șurub, 1 x 2,5 mm² cu sau fără capăt de cablu
Terminale cu șurub, 2 x 1,5 mm² cu sau fără capăt de cablu
Standarde și certificări
Standarde: UL 508
IEC 60204-32
IEC 60947-5-1
CSA C22.2 Nr. 14
Certificări de produs: UL
CSA
Caracteristici de protecție
Grad de protecție: TH Temperatură de funcționare: -25...70 °C Temperatură de depozitare: -40...70 °C Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Caracteristici electrice
Durată de viață mecanică: 1.000.000 de cicluri
Intrare cablu: Manșon din cauciuc cu intrare în trepte 7...15 mm
Marcaj cod contact: A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 Anexa A
Curent termic convențional închis [Ithe]: 10 A
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1
Funcționarea contactului: Întrerupere lentă
Rezistență maximă între contacte: 25 MOhm
Forță de acționare: 13...15 N
Protecție la scurtcircuit: protecție cu siguranță de 10 A cu siguranță cartuș de tip gG
Date tehnice
Cod contact ISO n°1: (13-14)NO
Identificare contact: (11-12)NC
(13-14)NO
Date privind puterea nominală
Putere nominală de funcționare în W: 40 W DC-13 pentru 1.000.000 de cicluri, viteză de funcționare <60 cicluri/minut la 120 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
48 W DC-13 pentru 1.000.000 de cicluri, viteză de funcționare <60 cicluri/minut la 48 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
65 W DC-13 pentru 1.000.000 de cicluri, viteză de funcționare <60 cicluri/minut la 24 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
