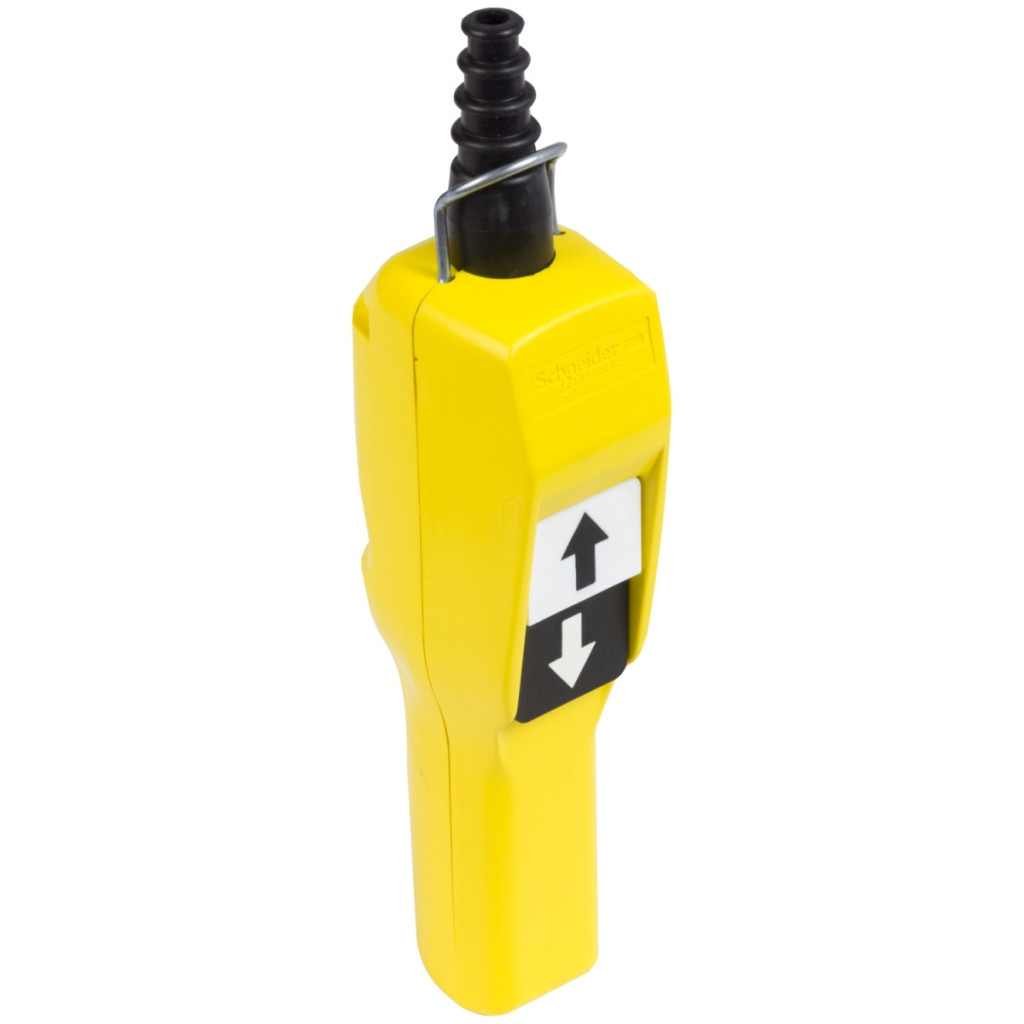

Comutatorul suspendat XACA215 din familia de produse Schneider Electric Harmony XACA este un dispozitiv de control profesional conceput special pentru controlul eficient și sigur al motoarelor unidirecționale și al echipamentelor de ridicare. Acest comutator suspendat galben, cu mâner tip pistol, are două butoane cu capac din cauciuc care asigură o operare intuitivă pentru operator. Modelul XACA215 cu izolație dublă are două butoane în carcasa sa din polipropilenă, care sunt echipate cu blocaje mecanice pentru a preveni acționarea accidentală. Primul buton cu 1 contact NC + 1 NO este utilizat pentru ridicare, în timp ce al doilea, tot cu 1 contact NC + 1 NO, este utilizat pentru controlul coborârii lente. Produsul este alegerea perfectă pentru controlul precis al motoarelor de ridicare cu o singură viteză, unde siguranța este un factor cheie. Este compatibil cu componentele de control ZB2BE102 și ZB2BE101 în toate direcțiile. Dispozitivul are proprietăți mecanice și electrice remarcabile. Durata sa de viață mecanică impresionantă este demonstrată de 1 milion de cicluri de comutare. Gradul de protecție IP65 garantează protecție completă împotriva prafului și jeturilor de apă, în timp ce gradul de rezistență la impact IK08 asigură rezistența la deteriorări mecanice. Comutatorul funcționează în mod fiabil într-un interval larg de temperaturi de funcționare (-25 °C până la 70 °C) și poate fi depozitat la temperaturi cuprinse între -40 °C și 70 °C. Dispozitivul este rezistent la vibrații de 15 gn (f= 10...500 Hz) în conformitate cu IEC 60068-2-6 și are o rezistență la impact de 100 gn în conformitate cu IEC 60068-2-27. Caracteristicile electrice ale comutatorului suspendat XACA215 sunt, de asemenea, remarcabile. Curentul termic închis de 10 A, tensiunea nominală de izolare de 600 V și tensiunea nominală de impuls de 6 kV asigură o funcționare sigură în majoritatea aplicațiilor industriale. Dispozitivul este conform cu marcajele codului de contact A600 AC-15 și Q600 DC-13 conform anexei A la IEC 60947-5-1, ceea ce asigură performanțe ridicate de comutare atât în aplicații de curent alternativ, cât și de curent continuu. Produsul este protejat de o siguranță tip cartuș gG protejată cu siguranță de 10 A. Intrarea cablului stației de control XACA215 este echipată cu un presetup din cauciuc care poate fi utilizat cu cabluri cu un diametru de 7-15 mm. Conexiunile se realizează cu borne cu șurub care acceptă cabluri cu secțiune transversală de 1 x 2,5 mm² sau 2 x 1,5 mm², cu sau fără capete de cablu. Comutatorul suspendat Schneider Electric XACA215 are numeroase certificări internaționale și este conform cu standardele UL 508, CSA C22.2 nr. 14, IEC 60204-32, IEC 60947-5-1 și IEC 60947-5-5, și are, de asemenea, certificări de produs UL și CSA. Dispozitivul protejat TH aparține categoriei de supratensiune II conform IEC 61140, ceea ce sporește și mai mult siguranța utilizatorului.
Schneider Electric Harmony XACA - Date tehnice XACA215
Caracteristici principale
Categorie de produs: Harmony XAC
Tip de produs: Stație de control suspendată
Denumire scurtă a dispozitivului: Mâner pistol XACA
Date tehnice
Tip stație de control: Dublu izolată
Material carcasă: Polipropilenă
Tip de control: Intuitiv
Tip de circuit electric: Circuit de control
Tip de carcasă: Gata de utilizare, completă
Aplicație stație de control: Controlul motorului de ridicare cu o singură viteză
Compoziția stației de control: 2 butoane cu capac de cauciuc
Tip buton de control: Primul buton 1 NC + 1 NO ridicare, lent
Al doilea buton 1 NC + 1 NO coborâre, lent
Compatibilitate produs: ZB2BE102 + ZB2BE101 pentru toate direcțiile
Blocare mecanică: Cu blocare mecanică
Culoarea stației de control: Galben
Caracteristici de conectare și electrice
Conexiuni - terminale: Terminale cu șurub, 1 x 2,5 mm² cu sau fără capăt de cablu
Terminale cu șurub, 2 x 1,5 mm² cu sau fără capăt de cablu
Intrare cablu: Bucșă din cauciuc cu intrare în trepte 7...15 mm
Denumirea codului de contact: A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 Anexa A
Curent termic închis tradițional [Ithe]: 10 A
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm
Protecție la scurtcircuit: protecție cu siguranță de 10 A cu siguranță tip cartuș gG
Caracteristici mecanice
Funcționare contact: Întrerupere lentă
Forță de acționare: 13...15 N
Durabilitate mecanică: 1.000.000 de cicluri
Parametri de mediu
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Standarde și certificări
Standarde: EN/ISO 13850: 2006
UL 508
IEC 60204-32
CSA C22.2 Nr. 14
IEC 60947-5-1
IEC 60947-5-5
Certificări de produs: UL
CSA
Tratament de protecție: TH
