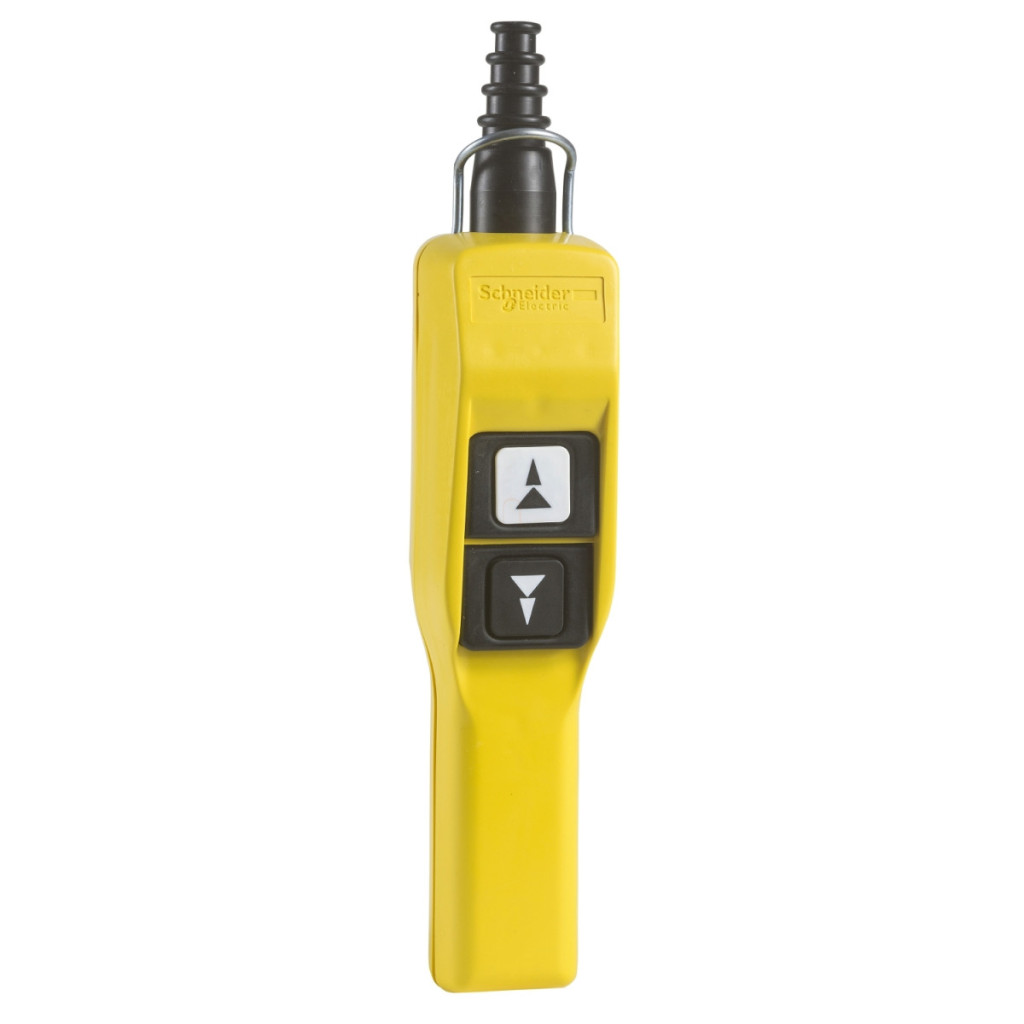

Comanda suspendată Schneider Electric Harmony XACA seria XACA217 este un dispozitiv profesional de control industrial conceput special pentru controlul motoarelor de ridicare cu două viteze. Această stație de control galbenă, cu mâner tip pistol, montată într-o carcasă din polipropilenă, are două butoane protejate de capace din cauciuc, care permit controlul cu două viteze (lent-rapid) pentru ridicarea și coborârea macaralei. Dispozitivul cu izolație dublă, cu clasă de protecție IP65, este alegerea perfectă pentru utilizarea în medii industriale unde este necesar un control fiabil și sigur. Blocarea mecanică împiedică emiterea simultană a comenzilor opuse, sporind astfel siguranța. Designul dispozitivului permite o utilizare intuitivă, ceea ce este deosebit de util în medii industriale unde controlul rapid și precis este esențial. Din punct de vedere tehnic, XACA217 are specificații ridicate: curent termic convențional închis de 10 A, tensiune nominală de izolare de 600 V, tensiune nominală de impuls de 6 kV. Dispozitivul este echipat cu terminale cu șuruburi potrivite pentru cabluri de 1 x 2,5 mm² sau 2 x 1,5 mm², cu sau fără papuci de cablu. Intrarea cablului are un manșon de cauciuc cu intrare în trepte pentru cabluri de 7-15 mm. Forța de acționare este între 13 și 15 N, iar rezistența maximă între conectori este de 25 MΩ. Marcajul codului de contact și puterea nominală de funcționare sunt specificate pentru diverse aplicații CA și CC, în conformitate cu standardele internaționale. Produsul este extrem de durabil, cu o durată de viață mecanică de 1.000.000 de cicluri. Are o gamă largă de temperaturi de funcționare, poate fi utilizat între -25 °C și +70 °C și are o gamă de temperaturi de depozitare între -40 °C și +70 °C. Dispozitivul poate rezista la vibrații de 15 gn (f=10...500 Hz) și șocuri de 100 gn, în conformitate cu standardele IEC. Modelul XACA217 este conform cu standardele IEC 60204-32, UL 508, IEC 60947-5-1 și CSA C22.2 Nr. 14 și are certificări CSA și UL.
Schneider Electric Harmony XACA - XACA217 - întrerupător cu tragere 2 butoane cu două trepte, zăvor mecanic, contacte NO+NO, date tehnice g.cap
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului sau componentului: Comutator suspendat
Denumirea scurtă a dispozitivului: XACA mâner pistol
Caracteristici suplimentare
Tip stație de control: Izolație dublă
Material capac: Polipropilenă
Tip de control: Intuitiv
Tip de circuit electric: Circuit de control
Tip de carcasă: Unitate completă gata de utilizare
Aplicație stație de control: Controlul motorului liftului cu 2 viteze
Componența stației de control: 2 butoane protejate cu capace de cauciuc
Tip buton de control: Primul buton 2 NO (2 trepte) ridicare, lent-rapid
Al doilea buton 2 NO (2 trepte) coborâre, lent-rapid
Compatibilitate produs: ZB2BE101 + ZB2BE201 pentru toate direcțiile
Blocare mecanică: Cu blocare mecanică
Culoarea stației de control: Galben
Conexiuni - blocuri terminale: Terminale cu șurub, 1 x 2,5 mm² cu sau fără capăt de cablu
Terminale cu șurub, 2 x 1,5 mm² cu sau fără papuci de cablu
Standarde: IEC 60204-32
UL 508
IEC 60947-5-1
CSA C22.2 Nr. 14
Certificări produs: CSA
UL
Tratament de protecție: TH
Temperatura ambiantă de funcționare: -25…70 °C
Temperatura ambiantă de depozitare: -40…70 °C
Rezistență la vibrații: 15 gn (f= 10…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Durată de viață mecanică: 1.000.000 de cicluri
Date tehnice
Intrare cablu: Manșon din cauciuc cu intrare în trepte 7–15 mm
Denumirea codului de contact: A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 Anexa A
Curent termic închis tradițional [Ithe]: 10 A Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1 Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Funcționarea contactului: Întrerupere lentă
Pas cu pas
Rezistență maximă între terminale: 25 MOhm
Forță de acționare: 13…15 N
Protecție la scurtcircuit: siguranță 10 A, siguranță cartuș tip gG
Putere nominală în W: 40 W DC-13 pentru 1.000.000 de cicluri, viteză de funcționare <60 cicluri/minut la 120 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
48 W DC-13 pentru 1.000.000 de cicluri, viteză de funcționare <60 cicluri/minut la 48 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
65 W DC-13 pentru 1.000.000 de cicluri, viteză de funcționare <60 cicluri/minut la 24 V, factor de încărcare = 0,5 (sarcină inductivă) Conform IEC 60947-5-1 Anexa C
Descrierea blocului terminal ISO n°1: (23-24)NO_CL
(13-14)NO
Identificare bloc terminal: (13-14)NO
(11-12)NC
Greutate netă: 0,32 kg
