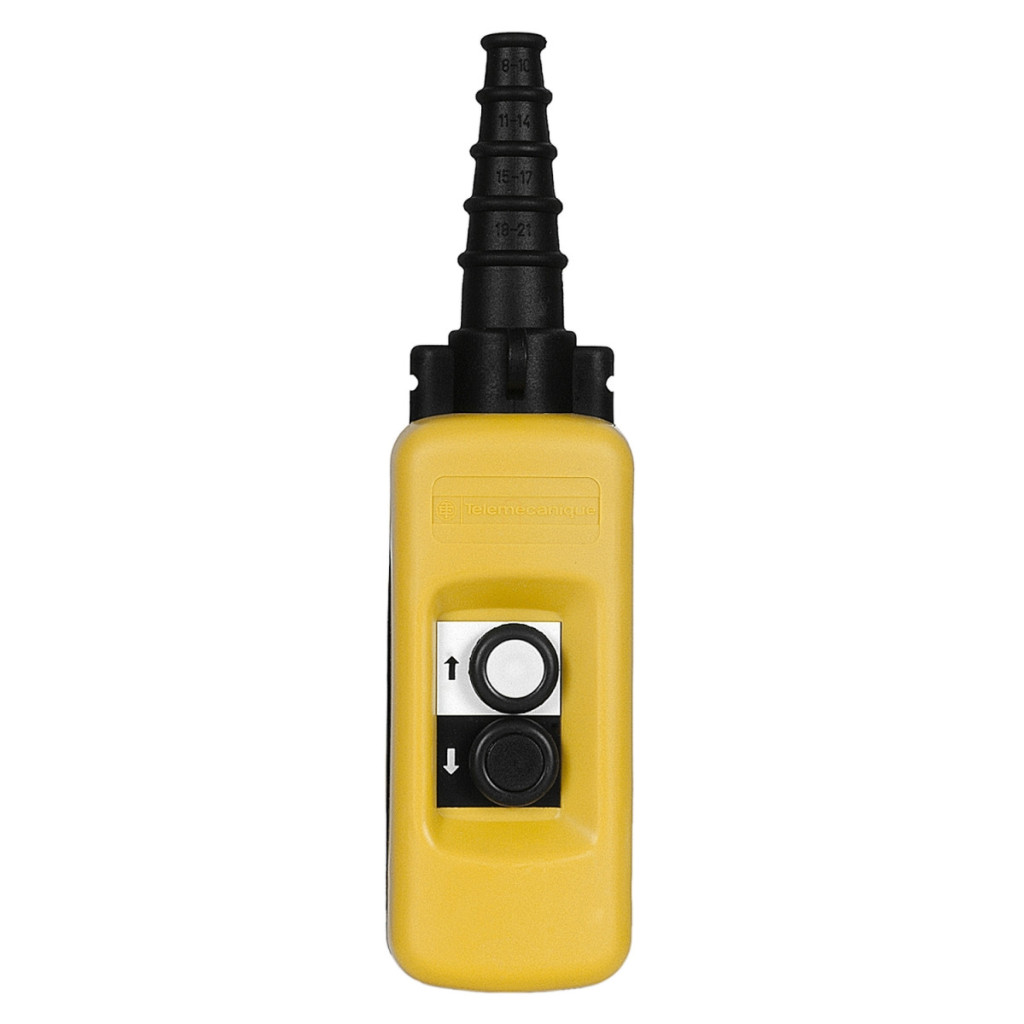

Comutatorul suspendat XACA271 din seria Harmony XAC de la Schneider Electric este soluția ideală pentru controlul precis al motoarelor de ridicare cu o singură viteză. Acest dispozitiv de control industrial din polipropilenă galbenă este o alegere excelentă pentru medii în care funcționarea sigură și fiabilă este esențială. Dispozitivul are două butoane cu blocare mecanică pentru a preveni activarea accidentală. Primul buton are un contact 1 NO (normal deschis) și controlează funcția de ridicare la viteză redusă, în timp ce al doilea buton, de asemenea cu un contact 1 NO, controlează funcția de coborâre la viteză redusă. Blocarea mecanică împiedică activarea simultană a ambelor direcții, ceea ce este deosebit de important pentru siguranță atunci când se controlează echipamentele de ridicare. XACA271 are un design cu izolație dublă, care oferă o siguranță electrică sporită pentru utilizator. Stația de control are un grad de protecție IP65 în conformitate cu IEC 60529, ceea ce asigură o rezistență excelentă la praf și umiditate. În plus, are un grad de rezistență la impact IK08 în conformitate cu IEC 62262, ceea ce îl face rezistent la impactul mecanic. Intervalul de temperatură de funcționare al dispozitivului este între -25 °C și 70 °C, ceea ce permite o gamă largă de aplicații în diferite condiții de mediu. Intrarea cablului XACA271 se face printr-un presetup din cauciuc cu diametrul de 8-26 mm, care oferă opțiuni flexibile de conectare. Conexiunile se realizează cu borne cu șurub care acceptă secțiuni transversale de cablu de 1x0,5...1x2,5 mm² fără capete de cablu sau secțiuni transversale de 1x0,5...2x1,5 mm² cu capete de cablu. Contactele comutatorului sunt clasificate ca A600 AC-15 și Q600 DC-13 conform anexei A la IEC 60947-5-1, ceea ce demonstrează versatilitatea produsului în diferite circuite. Curentul termic convențional închis este de 10 A, iar tensiunea nominală de izolație este de 600 V (la gradul de poluare 3). Contactele sunt cu întrerupere lentă și pot rezista la până la 1 milion de cicluri de comutare, asigurând o fiabilitate remarcabilă și o durată lungă de viață. Comutatorul suspendat Schneider Electric XACA271 este compatibil cu blocurile de contact ZB2BE101 în toate direcțiile. Dispozitivul este complet gata de utilizare și respectă o serie de standarde internaționale, precum IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60204-32 și UL 508. Produsul are certificate CCC și GOST, care confirmă conformitatea sa cu cerințele stricte de calitate și siguranță. Protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip gG de 10 A. Forța necesară pentru acționarea butonului este de 10 N, ceea ce permite utilizarea ergonomică pentru operator, chiar și atunci când poartă mănuși industriale.
Schneider Electric Harmony XACA - XACA271 - comutator cu 2 butoane, blocare mecanică, contact NO date tehnice
Caracteristici generale
Familia de produse: Harmony XAC
Tipul produsului: Comutator cu tragere
Denumirea scurtă a dispozitivului: XACA
Tipul stației de control: Dublu izolat
Materialul carcasei: Polipropilenă
Tip circuit electric: Circuit de control
Tip capac: Complet gata de utilizare
Aplicație stație de control: Controlul motorului liftului cu o singură viteză
Caracteristici de funcționare
Componența stației de control: 2 butoane
Tip buton de control: Primul buton 1 NO ridicare, lent
Al doilea buton 1 NO coborâre, lent
Compatibilitate produs: ZB2BE101 pentru toate direcțiile
Blocare mecanică: Cu blocare mecanică
Culoarea stației de control: Galben
Operație de comutare: Întrerupere lentă
Forță de acționare: buton 10 N
Caracteristici electrice
Marcaj cod contact: A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 Anexa A
Curent termic convențional închis: 10 A
Tensiune nominală de izolație: 600 V (grad de poluare 3)
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm
Protecție la scurtcircuit: protecție cu siguranță de 10 A cu inserție de tip gG
Conexiuni și terminale
Conexiuni - terminale: terminale cu șurub, 1 x 0,5...1 x 2,5 mm² fără capăt de cablu
Terminale cu șurub, 1 x 0,5...2 x 1,5 mm² cu capăt de cablu
Descrierea terminalelor ISO n°1: (13-14)NO
Identificarea terminalelor: (13-14)NO
(11-12)NC
Caracteristici de protecție și mediu
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Durată de viață mecanică: 1.000.000 de cicluri
Intrare cablu: Presetupă din cauciuc cu intrare în trepte 8...26 mm
Temperatură ambiantă de funcționare: -25 până la 70 °C
Temperatură ambiantă de depozitare: -40 până la 70 °C
Rezistență la vibrații: 15 gn (f = 10 până la500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Standarde și certificări
Standarde: IEC 60947-5-1
CSA C22.2 Nr. 14
IEC 60204-32
UL 508
Certificări de produs: CCC
GOST
Grad de protecție: TH
