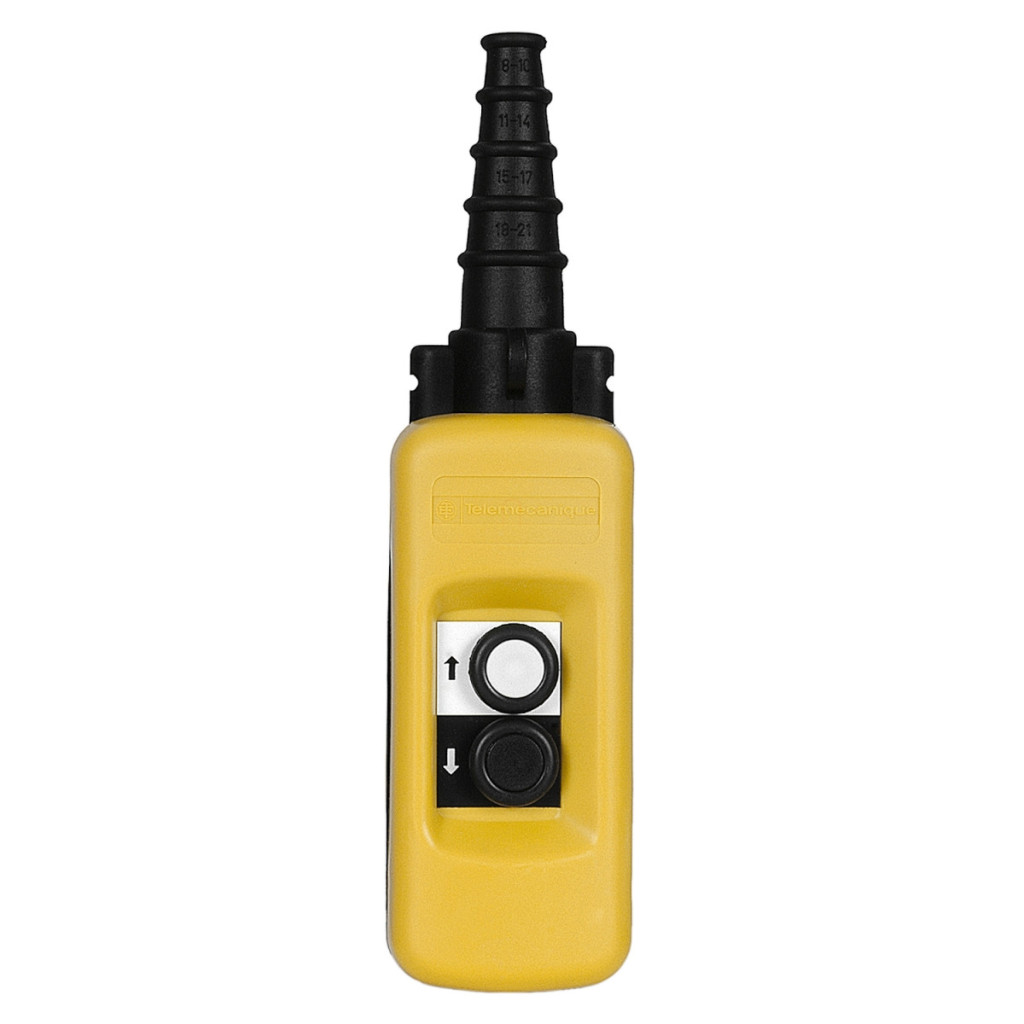

Comutatorul suspendat Schneider Electric Harmony XAC seria XACA281 este un dispozitiv de control de înaltă calitate conceput pentru medii industriale, potrivit în special pentru controlul în siguranță al sistemelor de macarale și al motoarelor de ridicare cu o singură viteză. Această stație de control galbenă, din polipropilenă, cu izolație dublă, are două butoane cu blocare mecanică pentru a preveni acționarea accidentală. O caracteristică specială a dispozitivului este funcționalitatea combinată a celor două butoane. Primul buton are 1 contact NC + 1 contact NO pentru direcția de ridicare (lentă), în timp ce al doilea buton are, de asemenea, 1 contact NC + 1 contact NO pentru direcția de coborâre (lentă). Blocarea mecanică asigură că echipamentul poate fi controlat într-o singură direcție la un moment dat, sporind astfel siguranța la deplasarea încărcăturilor grele. Comutatorul este compatibil cu blocurile de contact de tip ZB2BE102 și ZB2BE101 pentru toate direcțiile, asigurând integrarea completă a sistemului. Produsul respectă standardele industriale stricte, inclusiv IEC 60204-32, IEC 60947-5-1, CSA C22.2 nr. 14 și UL 508. De asemenea, are certificări CCC și GOST, care confirmă conformitatea sa cu cerințele internaționale de calitate și siguranță. Comutatorul suspendat Harmony XACA281 are protecție IP65 conform IEC 60529, care oferă o protecție excelentă împotriva prafului și a apei, în timp ce rezistența la impact IK08 (conform IEC 62262) garantează durabilitatea chiar și în medii industriale dure. Din punct de vedere tehnic, comutatorul are parametri remarcabili. Intervalul său de temperatură de funcționare de la -25 la +70 °C permite utilizarea acestuia chiar și în condiții de mediu extreme. Rezistența la vibrații de 15 g (în intervalul de frecvență 10-500 Hz) și rezistența la impact de 100 g demonstrează designul robust al produsului. Comutatorul are o durată de viață mecanică de 1 milion de cicluri de comutare, ceea ce înseamnă fiabilitate pe termen lung chiar și în medii industriale. Intrarea cablului este echipată cu un manșon din cauciuc cu intrare în trepte pentru cabluri cu diametrul de 8-26 mm, facilitând instalarea și dirijarea cablurilor. Parametrii electrici ai contactelor comutatorului suspendat Schneider Electric XACA281 sunt, de asemenea, demni de remarcat. Capacitatea de comutare în categoria AC-15 este de 3 A la 240 V și 1,2 A la 600 V conform IEC 60947-5-1 A. În categoria DC-13, aceasta este de 0,27 A la 250 V și 0,1 A la 600 V. Curentul termic convențional închis este de 10 A, iar tensiunea de izolație este de 600 V (la gradul de poluare 3). Comutatorul este echipat cu contacte cu întrerupere lentă, iar rezistența maximă între terminale este de 25 MΩ. Butonul necesită o forță de 13 N pentru a funcționa, iar produsul poate fi protejat împotriva scurtcircuitelor cu o siguranță de tip gG de 10 A.
Schneider Electric Harmony XACA - Date tehnice XACA281
Informații generale
Familia de produse: Harmony XAC
Tipul produsului: Comutator dependent
Denumire scurtă: XACA
Tipul stației de control: Izolație dublă
Material carcasă: Polipropilenă
Tip circuit electric: Circuit de control
Tip capac: Complet, gata de utilizare
Aplicație stație de control: Controlul motorului de ridicare cu o singură viteză
Proiectarea operatorului și a contactului
Compoziția stației de control: 2 butoane
Tip buton de control:
- Primul buton: 1 NC + 1 NO ridicare, lent
- Al doilea buton: 1 NC + 1 NO coborâre, lentă Compatibilitate produs: ZB2BE102 + ZB2BE101 pentru toate direcțiile Blocare mecanică: Cu blocare mecanică Culoarea stației de control: Galben Parametri electrici Conexiune - terminale: Cleme cu șurub, 1 x 0,5...1 x 2,5 mm² fără capăt de cablu
- Terminale cu șurub, 1 x 0,5...2 x 1,5 mm² cu capăt de cablu
Marcaj cod contact:
- A600 AC-15, Ue = 240 V, Ie = 3 A (IEC 60947-5-1 Anexa A) - A600 AC-15, Ue = 600 V, Ie = 1,2 A (IEC 60947-5-1 Anexa A) - Q600 DC-13, Ue = 250 V, Ie = 0,27 A (IEC 60947-5-1 Anexa A)
- Q600 DC-13, Ue = 600 V, Ie = 0,1 A (IEC 60947-5-1 Anexa A)
Curent termic convențional închis: 10 A
Tensiune nominală de izolare: 600 V (grad de poluare 3)
Tensiune nominală de impuls rezistentă: 6 kV (IEC 60947-1)
Funcționare contact: Întrerupere lentă
Rezistență maximă între terminale: 25 MOhm Forță de acționare: buton de 13 N Protecție la scurtcircuit: protecție cu siguranță de 10 A cu element de siguranță de tip gG Caracteristici mecanice și de mediu Standarde: IEC 60204-32, IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508 Certificări de produs: CCC, GOST Grad de protecție: TH
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) (IEC 60068-2-6) Rezistență la impact: 100 gn (IEC 60068-2-27) Categorie de supratensiune: Clasa II (IEC 61140) Grad de protecție IP: IP65 (IEC 60529)
Grad de protecție IK: IK08 (IEC 62262)
Durată de viață mecanică: 1.000.000 de cicluri
Intrare cablu: Manșon din cauciuc cu intrare în trepte 8...26 mm
Alocarea și marcarea terminalelor
Descrierea terminalelor ISO n°1: (13-14)NO, (11-12)NC
Identificarea terminalelor: (11-12)NC, (13-14)NO
