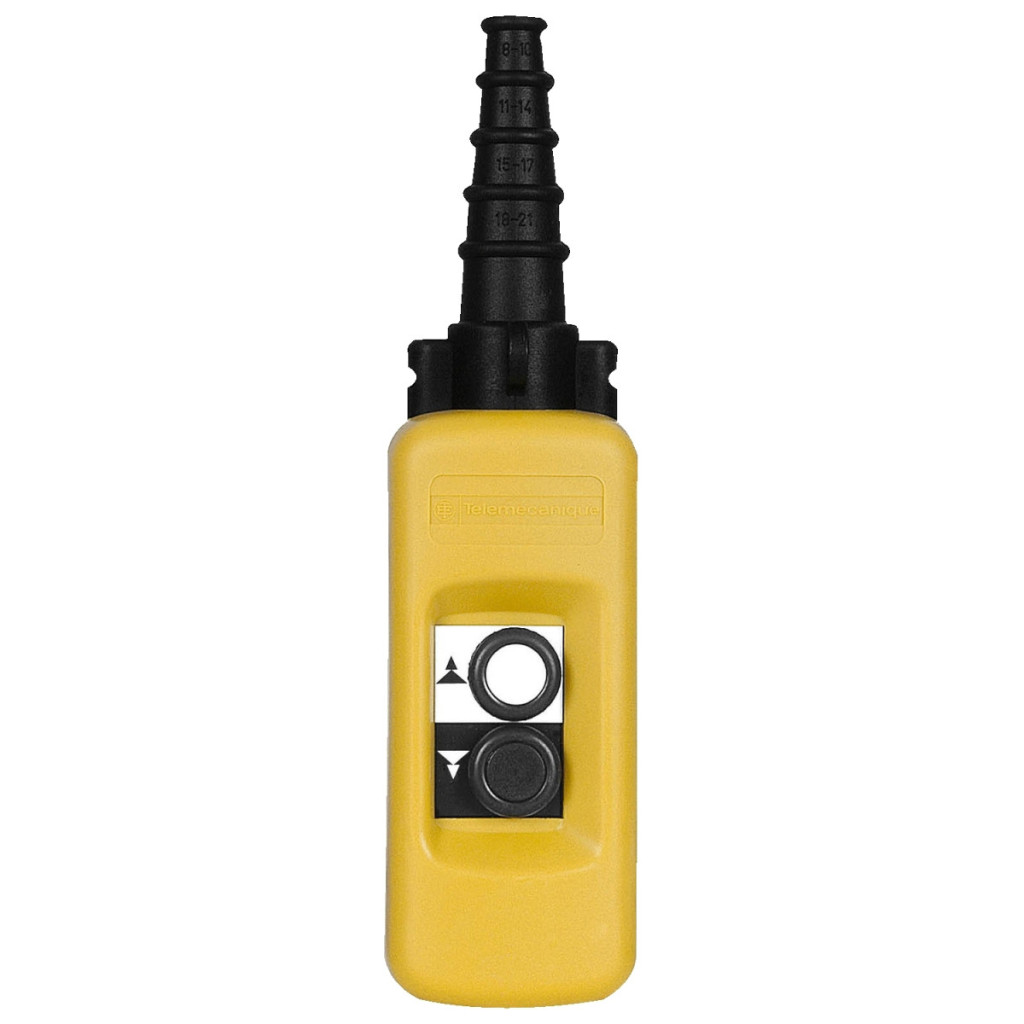

Seria Schneider Electric Harmony XACA XACA291 este un dispozitiv de control profesional pentru utilizare în medii industriale, oferind o soluție ideală pentru controlul sigur și eficient al macaralelor, palanelor și altor echipamente industriale. Această unitate de control manuală robustă, cu carcasă din plastic galben, a fost special concepută pentru controlul motoarelor de ridicare cu două viteze, oferind dimensiuni compacte și funcționalitate completă. Controlerul suspendat XACA291 oferă o protecție excelentă chiar și în medii industriale dure, datorită carcasei sale din polipropilenă cu izolație dublă. Gradul de protecție IP65 garantează protecția împotriva prafului și a jeturilor de apă, în timp ce gradul de rezistență la impact IK08 asigură durabilitatea. Dispozitivul are două butoane cu blocare mecanică pentru a preveni funcționarea accidentală. Primul buton are o configurație de contact 1NC+2NO pentru funcția de ridicare (lent-rapid), în timp ce al doilea buton, tot cu o configurație 1NC+2NO, controlează funcția de coborâre (lent-rapid). Acest design permite controlul sigur și precis al motorului în două trepte. Parametrii tehnici ai dispozitivului au fost optimizați special pentru aplicații industriale. Comutatorul asigură un curent termic închis convențional de 10 A și are o tensiune de izolare de 600 V (la gradul de poluare 3). Dispozitivul este compatibil cu blocurile de contact XENG1191, care trebuie comandate separat pentru fiecare direcție. Forța necesară pentru acționarea comutatorului este de 18 N, iar conexiunile se realizează cu ajutorul bornelor cu șurub care acceptă cabluri cu secțiune transversală de 1x0,5...1x2,5 mm² fără capete de cablu sau cabluri cu secțiune transversală de 1x0,5...2x1,5 mm² cu capete de cablu. Comutatorul este conform cu numeroase standarde internaționale, inclusiv UL 508, CSA C22.2 nr. 14, IEC 60204-32 și IEC 60947-5-1, și are, de asemenea, certificări GOST și CCC. XACA291 are o temperatură de funcționare cuprinsă între -25...+70 °C, ceea ce asigură o aplicabilitate largă în diverse condiții de mediu. Comutatorul are o durată de viață mecanică remarcabilă de 1.000.000 de cicluri, garantând o funcționare fiabilă pe termen lung. Cablul este introdus printr-un inel de etanșare din cauciuc care acceptă cabluri cu un diametru de 8...26 mm. Contactele dispozitivului sunt cu întrerupere lentă și treptată, ceea ce sporește și mai mult siguranța comutării. Dimensiunile comutatorului în versiunea cu două decupaje sunt: lungime totală 314 mm (b), distanță între butoane 190 mm (b1) și lățime 80 mm (c), ceea ce asigură un design compact, dar ergonomic. Conform categoriei de utilizare DC-13, comutatorul oferă o putere nominală de funcționare de 65 W la 24 V, 48 W la 48 V și 40 W la 120 V, cu o durată de viață de 1.000.000 de cicluri, o viteză de funcționare mai mică de 60 de cicluri/minut și un factor de încărcare de 0,5.
Schneider Electric Harmony XACA - XACA291 - comutator cu tragere 2 butoane cu două trepte, blocare mecanică, 1NC+2NO contact date tehnice
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului: Comutator suspendat
Denumire scurtă: XACA
Informații suplimentare
Tipul stației de control: Dublu izolat
Materialul capacului: Polipropilenă
Tip circuit electric: Circuit de control
Tip capac: Unitate completă gata de utilizare
Aplicație stație de control: Controlul motorului liftului cu 2 viteze
Componența stației de control: 2 butoane
Tip buton de control: Primul buton 1 NC + 2 NO ridicare, lent-rapid; Al doilea buton 1 NC + 2 NO coborâre, lent-rapid
Compatibilitate produs: XENG1191 pentru ambele direcții
Blocare mecanică: Cu blocare mecanică
Culoarea stației de control: Galben
Conexiune electrică
Conexiune - terminale: Clești cu șurub, 1 x 0,5...1 x 2,5 mm² fără capăt de cablu; Terminale cu șurub, 1 x 0,5...2 x 1,5 mm² cu papuci de cablu
Standarde și certificări
Standarde: UL 508, CSA C22.2 Nr. 14, IEC 60204-32, IEC 60947-5-1
Certificări de produs: GOST, CCC
Protecție și rezistență
Grad de protecție: TH
Temperatură ambiantă de funcționare: -25…70 °C
Temperatură ambiantă de depozitare: -40…70 °C
Rezistență la vibrații: 15 gn (f= 10…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Performanță și funcționare
Durată de viață mecanică: 1.000.000 de cicluri
Intrare cablu: Garnitură de cauciuc cu intrare în trepte 8...26 mm
Denumirea codului de contact: A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A; A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A; Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A; Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 Anexa A
Curent termic convențional închis: 10 A
Tensiune nominală de izolare: 600 V (grad de poluare 3)
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Funcționare contact: Întrerupere lentă, treptată
Rezistență maximă între terminale: 25 MOhm
Forță de acționare: buton de 18 N
Protecție la scurtcircuit: protecție cu siguranță de 10 A cu siguranță cartuș de tip gG
