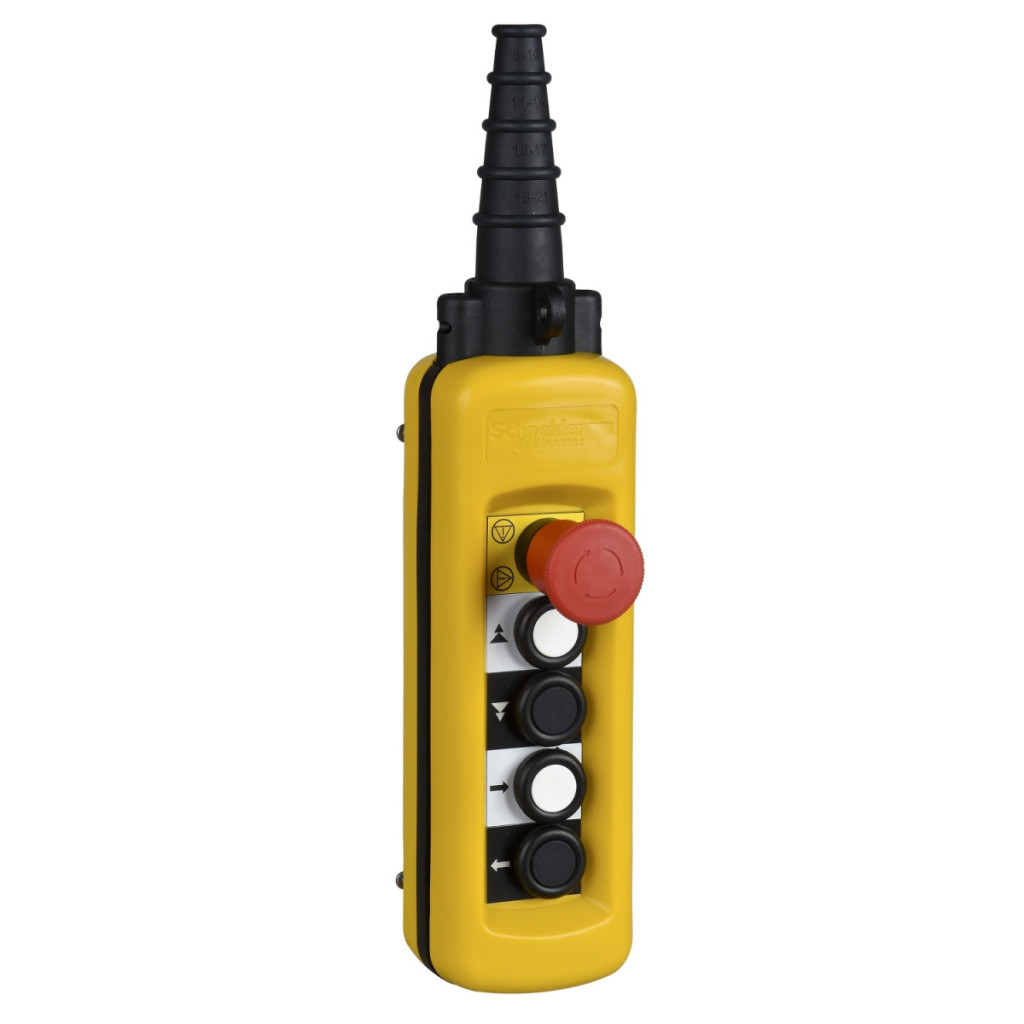

Comutatoarele suspendate din seria Harmony XAC de la Schneider Electric reprezintă o soluție excelentă pentru controlul în siguranță al macaralelor, palanelor și altor echipamente industriale. XACA49231 este un comutator suspendat complet, gata de utilizare, care, datorită designului său robust și funcțiilor precise de comutare, este alegerea perfectă pentru controlul motoarelor de ridicare cu 2 viteze. Controlerul suspendat Harmony XACA49231 de culoare galbenă, cu carcasă din polipropilenă, are izolație dublă, ceea ce sporește siguranța operatorului. Dispozitivul are patru butoane și un buton de oprire de urgență. Butoanele funcționale sunt alocate după cum urmează: două butoane (sus și jos) cu câte 1 contact NC + 2 contacte NO fiecare, care asigură schimbarea lentă-rapidă a vitezei, și două butoane suplimentare (direcție dreapta și stânga) cu câte 1 contact NO fiecare pentru mișcare lentă. Butonul de oprire de urgență cu diametrul de 40 mm are 3 contacte NC și o funcție de auto-blocare (blocare) pentru siguranță maximă. Există un blocaj mecanic între perechile de comenzi, care împiedică emiterea simultană a comenzilor în direcții opuse. Dispozitivul are protecție IP65 conform IEC 60529, care asigură protecție completă împotriva prafului și jeturilor de apă de joasă presiune. Clasa IK08 (conform IEC 62262) garantează o bună rezistență la impact. Comutatorul suspendat este echipat cu o intrare de cablu cauciucată potrivită pentru cabluri cu un diametru de 8-26 mm. Conexiunea se realizează cu borne cu șurub care pot acomoda fire cu o secțiune transversală de 0,5-2,5 mm². Dispozitivul are o durată de viață remarcabilă: durabilitatea sa mecanică este de 1.000.000 de cicluri de comutare. Poate fi utilizat într-un interval larg de temperaturi, cu o temperatură de funcționare între -25 °C și +70 °C și o temperatură de depozitare între -40 °C și +70 °C. Are o rezistență excelentă la vibrații (15 gn, interval de frecvență 10-500 Hz conform IEC 60068-2-6) și la șocuri (100 gn conform IEC 60068-2-27). Comutatorul suspendat Schneider Electric XACA49231 este conform cu o serie de standarde internaționale, printre care: CSA C22.2 nr. 14, IEC 60204-32, UL 508, IEC 60947-5-1. Are certificare GOST și CCC. Contactele sale sunt marcate cu codurile A600 AC-15 și Q600 DC-13, care sunt conforme cu apendicele A al IEC 60947-5-1. Curentul termic convențional închis este de 10 A, tensiunea nominală de izolare este de 600 V (grad de poluare 3), iar tensiunea nominală de impuls este de 6 kV conform IEC 60947-1.
Schneider Electric Harmony XACA - XACA49231 - întrerupător încastrat Date tehnice complete întrerupător încastrat
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului: Întrerupător suspendat
Denumire scurtă: XACA
Date suplimentare
Tipul stației de control: Dublu izolat
Material carcasă: Polipropilenă
Tip circuit electric: Circuit de comandă
Tip carcasă: Unitate completă gata de utilizare
Aplicație stație de comandă: Controlul motorului liftului cu 2 viteze
Componența stației de control: 4 butoane + 1 buton de oprire de urgență
Funcțiile butoanelor:
- Primul buton: 1 NC + 2 NO ridicare, lent-rapid
- Al doilea buton: 1 NC + 2 NO coborâre, lent-rapid
- Al treilea buton: 1 NO dreapta, lent
- Al patrulea buton: 1 NO stânga, lent
- Buton de oprire de urgență: Ø 40 mm 3 NC blocare
Compatibilitate produs:
- XENT1192 pentru oprire de urgență
- XENG1191 pentru direcția de ridicare/coborâre
- ZB2BE101 pentru direcția dreapta/stânga
Blocare mecanică: Blocare mecanică între perechi
Culoarea stației de control: Galben
Conexiuni: Terminale cu șurub, 1 x 0,5...1 x 2,5 mm² fără capăt de cablu, 1 x 0,5...2 x 1,5 mm² cu capăt de cablu
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60204-32, UL 508, IEC 60947-5-1
Certificări de produs: GOST, CCC
Parametri tehnici
Protecție: IP65 conform IEC 60529, IK08 conform IEC 62262
Durabilitate mecanică: 1.000.000 de cicluri
Intrare cablu: Manșon de cauciuc cu intrare în trepte 8–26 mm
Marcaj cod contact:
- A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
- A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
- Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
- Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 Anexa A
Curent termic convențional închis [Ithe]: 10 A
Tensiune nominală de izolație [Ui]: Contact de oprire de urgență: 400 V (grad de poluare 3) conform IEC 60947-1, 600 V (grad de poluare 3)
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1
Funcționarea contactului: Întrerupere lentă, întârziată
Rezistență maximă între terminale: 25 MOhm
Forță de acționare: 10 N al treilea și al patrulea buton, 14 N oprire de urgență, 18 N primul și al doilea buton
Protecție la scurtcircuit: protecție cu siguranță de 10 A cu siguranță tip cartuș gG
Temperatura ambiantă în timpul funcționării: -25…70 °C
Temperatura ambiantă în timpul depozitării: -40…70 °C
Rezistență la vibrații: 15 gn (f= 10…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
