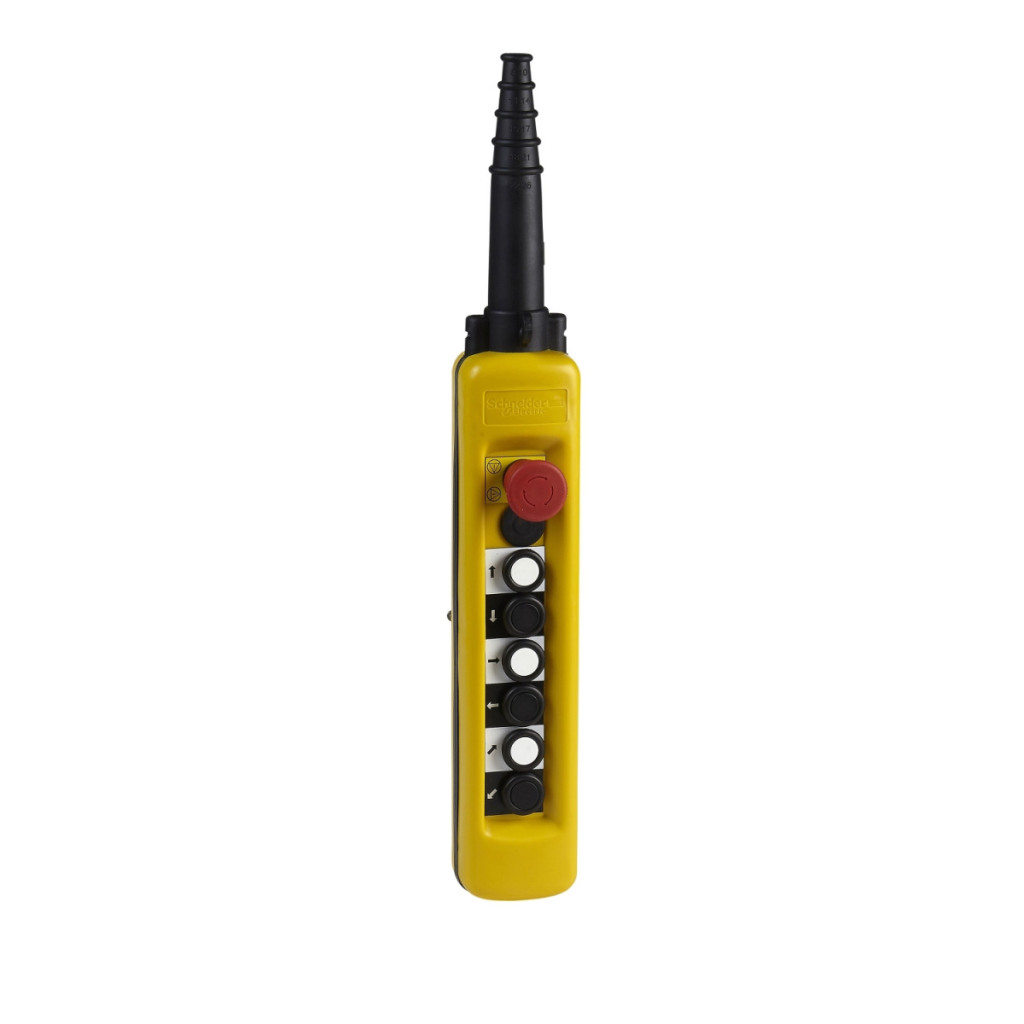

Schneider Electric Harmony XACA67141 este o comandă suspendată de înaltă calitate, concepută pentru utilizare în medii industriale și optimizată special pentru controlul motoarelor de ridicare. Această stație de comandă suspendată completă, gata de utilizare, are șase butoane și un buton de oprire de urgență, asigurând o funcționare eficientă și sigură. Ca parte a gamei de produse Harmony XAC, XACA67141 are izolație dublă, oferind o protecție sporită pentru operator. Carcasa din polipropilenă nu este doar durabilă, ci și foarte rezistentă la praf și umiditate datorită clasei de protecție IP65, asigurând o funcționare fiabilă chiar și în medii industriale dure. Nivelul de protecție mecanică este IK08, care oferă o rezistență remarcabilă la impact. Stația de control este echipată cu șase butoane, fiecare cu un contact 1NO (normal deschis). Primul buton controlează ridicarea, al doilea coborârea, al treilea deplasarea spre dreapta, al patrulea deplasarea spre stânga, al cincilea deplasarea înainte și al șaselea deplasarea înapoi, toate în mod lent. Butonul de oprire de urgență cu diametrul de 40 mm are un contact 3NC (normal închis) și un mecanism de eliberare, care garantează siguranță maximă în caz de urgență, în conformitate cu EN/ISO 13850:2006. Există un blocaj mecanic între butoane, care împiedică emiterea simultană de comenzi în direcții opuse. Modelul XACA67141 are parametri tehnici remarcabili: curent termic convențional închis de 10 A, rezistență nominală la impuls de 6 kV și o gamă largă de temperaturi de funcționare (de la -25 °C la +70 °C). Dispozitivul are terminale cu șuruburi care acceptă cabluri cu secțiune transversală de 1 x 0,5...1 x 2,5 mm² fără capete de cablu sau cabluri cu secțiune transversală de 1 x 0,5...2 x 1,5 mm² cu capete de cablu. Intrarea cablului este realizată cu un manșon din cauciuc în trepte, care poate acomoda cabluri cu un diametru de 8-26 mm. Comutatorul suspendat Schneider Electric XACA67141 este conform cu numeroase standarde internaționale, inclusiv UL 508, IEC 60947-5-5, IEC 60204-32, EN/ISO 13850:2006, IEC 60947-5-1 și CSA C22.2 nr. 14. De asemenea, are certificări CCC și GOST. Contactele sunt marcate cu codurile A600 AC-15 și Q600 DC-13 pentru utilizare la diferite niveluri de tensiune, ceea ce face dispozitivul extrem de versatil. Cu o durabilitate mecanică de un milion de cicluri de funcționare, XACA67141 promite o durată lungă de viață în aplicații industriale, cum ar fi macarale, palane și alte comenzi pentru motoare de ridicare cu o singură viteză.
Schneider Electric Harmony XACA - XACA67141 - comutator suspendat complet, 6 butoane 6NO, buton de urgență 1NC date tehnice
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului: Stație de comutare suspendată
Denumirea scurtă a produsului: XACA
Informații suplimentare
Tipul stației de control: Dublu izolată
Materialul carcasei: Polipropilenă
Tip circuit electric: Circuit de comandă
Tip carcasă: Gata de utilizare, completă
Aplicație stație de comandă: Controlul motorului de ridicare cu o singură viteză
Componența stației de control: 6 butoane + 1 buton de oprire de urgență
Tipuri de butoane:
- Primul buton: 1 NO ridicare, lent
- Al doilea buton: 1 NO coborâre, lent
- Al patrulea buton: 1 NO stânga, lent
- Al treilea buton: 1 NO dreapta, lent
- Buton oprire de urgență: Ø 40 mm 3 NC eliberare
- Al cincilea buton: 1 NO înainte, lent
- Al șaselea buton: 1 NO înapoi, lent
Compatibilitate produs
ZB2BE101 pentru toate direcțiile
XENT1192 pentru oprire de urgență
Caracteristici tehnice
Blocare mecanică: Cu blocare mecanică între perechi
Culoarea stației de control: Galben
Conectori - terminale: Terminale cu șurub, 1 x 0,5...1 x 2,5 mm² fără capăt de cablu
Terminale cu șurub, 1 x 0,5...2 x 1,5 mm² cu capăt de cablu
Standarde: UL 508, IEC 60947-5-5, IEC 60204-32, EN/ISO 13850: 2006, IEC 60947-5-1, CSA C22.2 Nr. 14
Certificări produs: CCC, GOST
Grad de protecție: TH
Temperatură ambiantă de funcționare: -25…70 °C
Temperatura ambiantă de depozitare: -40…70 °C
Rezistență la vibrații: 15 gn (f= 10…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Durată de viață mecanică: 1.000.000 de cicluri
Intrare cablu: Manșon din cauciuc cu intrare în trepte 8...26 mm
Denumirea codului de contact:
A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 A
Curent termic convențional închis [Ithe]: 10 A
Tensiune nominală de izolație [Ui]:
Contact de oprire de urgență: 400 V (grad de poluare 3) conform IEC 60947-1
600 V (grad de poluare 3)
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Funcționarea contactului: Întrerupere lentă
Rezistență maximă între terminale: 25 MOhm
Forță de acționare: buton de 10 N, 14 N oprire de urgență
Protecție la scurtcircuit: Protecție cu siguranță de 10 A cu siguranță de tip gG
Capacități de comutare
Putere nominală de funcționare în W:
40 W DC-13 pentru 1.000.000 de cicluri, <60 cicluri/minut la 120 V, factor de încărcare 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
48 W DC-13 pentru 1.000.000 de cicluri, <60 cicluri/minut la 48 V, factor de încărcare 0,5 (sarcină inductivă) conform IEC 60947-5-1 C
65 W DC-13 pentru 1.000.000 de cicluri, <60 cicluri/minut la 24 V, factor de încărcare 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
Informații despre terminale
Descrierea terminalelor ISO nr. 1: (13-14)NO (21-22)NC, (11-12)NC, (31-32)NC
Identificarea terminalelor: (13-14)NO, (11-12)NC
Greutate netă: 0,88 kg
