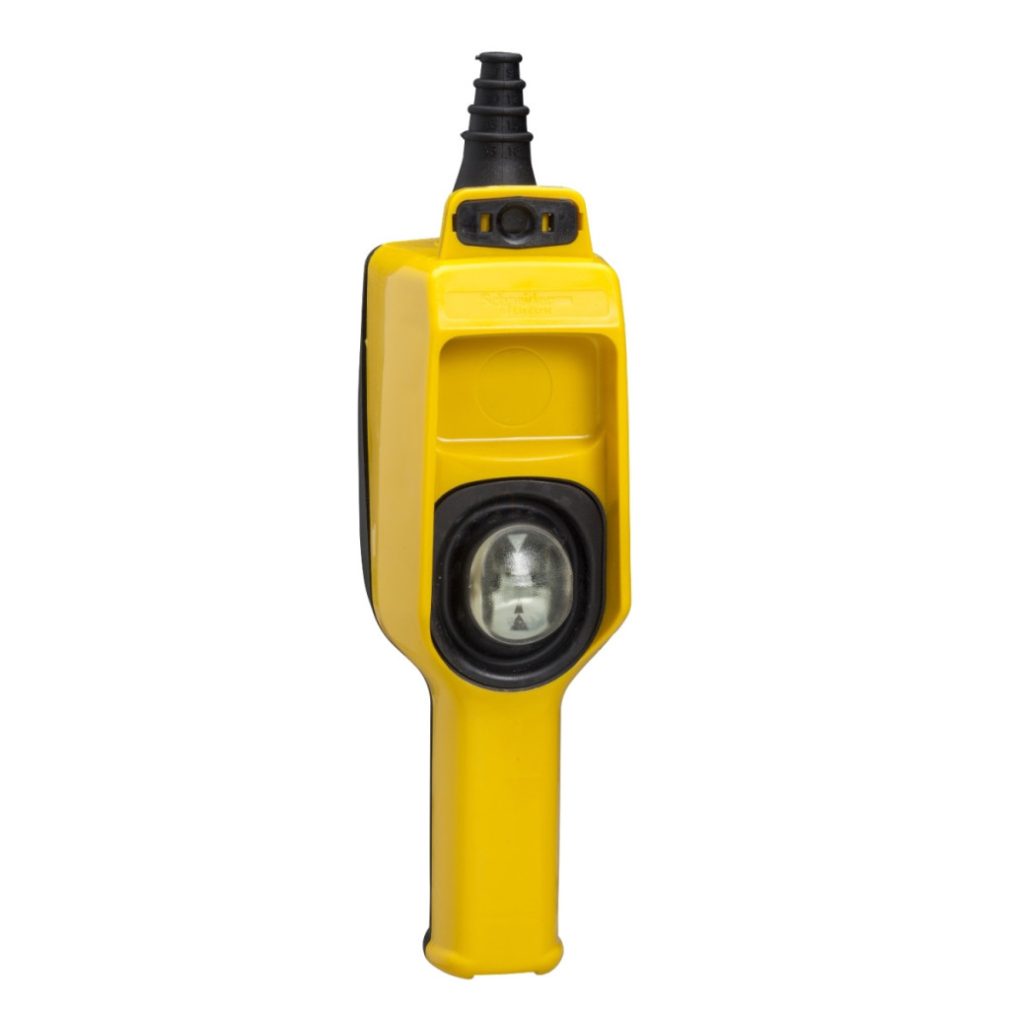

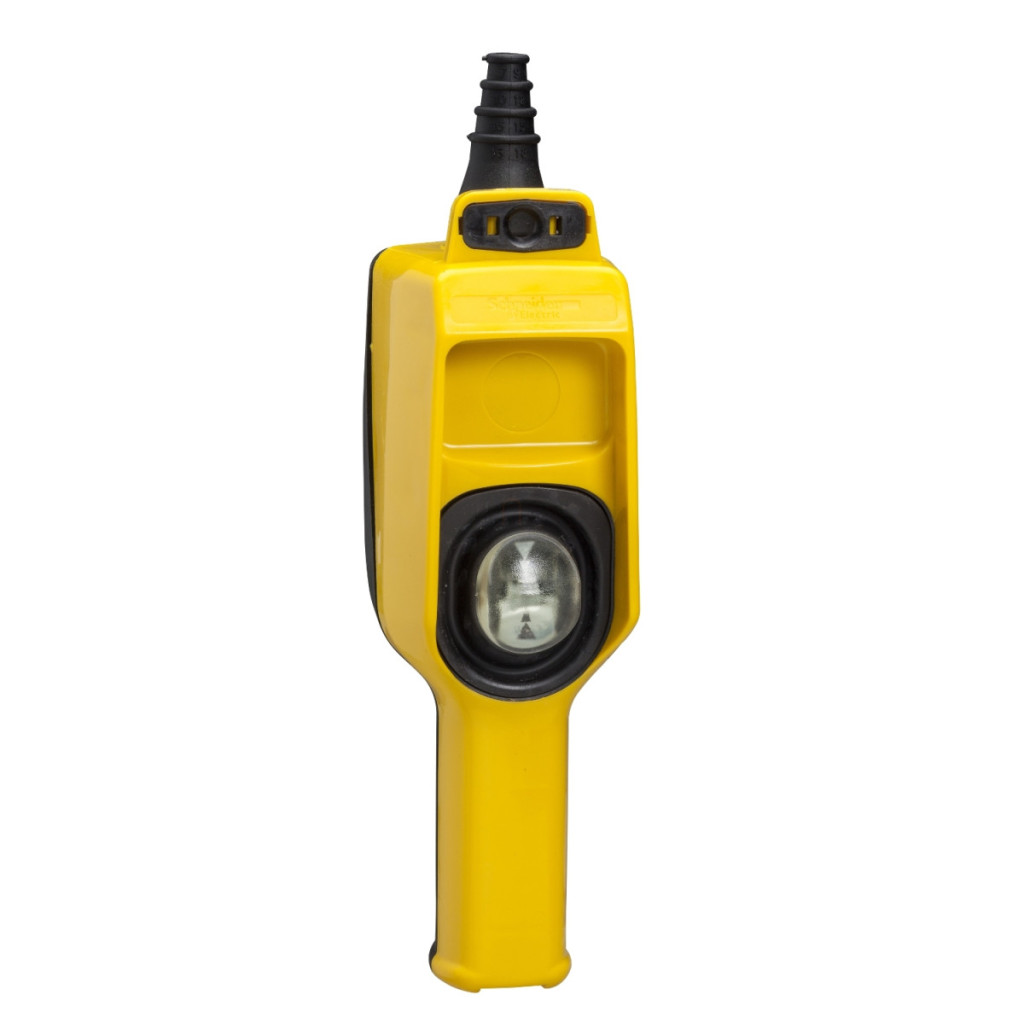

Stația de control suspendată Harmony XAC XACD21A1231 este un dispozitiv de control de înaltă calitate conceput pentru uz industrial de către Schneider Electric. Acest dispozitiv a fost dezvoltat special pentru controlul motoarelor de ridicare cu două viteze, având un design ergonomic și performanțe fiabile. Produsul este compatibil cu controlerul XEDS1231, care oferă o soluție ideală pentru acționarea supapei de control direcțional. Una dintre caracteristicile remarcabile ale stației de control XACD21A1231 este funcționarea sa intuitivă. Dispozitivul este echipat cu un singur buton bidirecțional care permite controlul ușor al ridicării și coborârii lente și rapide a palanului. Prima direcție a butonului are două contacte NO (normal deschise) pentru funcția de ridicare, în timp ce a doua direcție are, de asemenea, două contacte NO pentru controlul operațiunii de coborâre. Dispozitivul este, de asemenea, echipat cu un blocaj mecanic pentru o funcționare sigură. Harmony XAC XACD21A1231 are izolație dublă, ceea ce oferă o siguranță electrică sporită pentru utilizatori. Carcasa este fabricată din polipropilenă, care oferă o protecție mecanică excelentă și rezistă la solicitările întâlnite în diverse medii industriale. Dispozitivul galben are protecție IP65 conform IEC 60529, ceea ce îl face complet rezistent la praf și protejat împotriva jeturilor de apă din orice direcție. În plus, are protecție împotriva impactului IK08 în conformitate cu IEC 62262. Parametrii electrici ai produsului sunt, de asemenea, remarcabili. Denumirea codului de contact al XACD21A1231 este A600 AC-15 (Ue = 240 V, Ie = 3 A sau Ue = 600 V, Ie = 1,2 A) și Q600 DC-13 (Ue = 250 V, Ie = 0,27 A și Ue = 600 V, Ie = 0,1 A) conform anexei A la IEC 60947-5-1. Dispozitivul are un curent termic închis convențional de 16 A, o tensiune nominală de izolație de 600 V (la gradul de poluare 3) și o tensiune nominală de impuls de 6 kV, în conformitate cu IEC 60947-1. Conexiunile se realizează folosind terminale cu șuruburi adecvate pentru cabluri cu secțiune transversală de 1 x 2,5 mm² sau 2 x 1,5 mm², cu sau fără papuci de cablu. Intrarea cablului este echipată cu un manșon din cauciuc și un design în trepte care poate fi utilizat pentru cabluri cu un diametru de 7-18 mm. Schneider Electric XACD21A1231 are o durabilitate mecanică ridicată, cu o durată de viață de 3 milioane de cicluri de comutare. Rezistența sa la vibrații este de 15 gn (f = 10-500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 70 gn conform IEC 60068-2-27. Dispozitivul poate fi utilizat într-un interval larg de temperaturi: temperatura ambiantă de funcționare între -25 °C și +70 °C, temperatura de depozitare între -40 °C și +70 °C. Produsul este conform cu mai multe standarde internaționale, inclusiv CSA C22.2 nr. 14, IEC 60947-5-1, UL 508 și IEC 60204-32, asigurând o funcționare sigură și fiabilă într-o varietate de aplicații industriale. Din păcate, Schneider Electric va întrerupe producția acestui model la 31 martie 2026, deci este recomandabil să vă refaceți stocul sau să căutați soluții alternative în timp util.
Specificații tehnice Schneider Electric Harmony XACD
Caracteristici cheie
Familia de produse: Harmony XAC
Tipul produsului: Stație de control suspendată
Denumire scurtă a dispozitivului: XACD
Informații suplimentare
Tipul stației de control: Izolație dublă
Materialul carcasei: Polipropilenă
Tip de control: Intuitiv
Tip de circuit electric: Circuit de control
Tip de carcasă: Gata de utilizare, completă
Aplicație stație de control: Controlul motorului de ridicare în două trepte
Tipul demarorului motorului: Comutator direcțional
Componența stației de control: 1 buton cu două direcții
Tipul butonului de control: Butonul pentru prima direcție: 2 NO ridicare, lent-rapid
Buton pentru a doua direcție: 2 NO coborâre, lent-rapid
Compatibilitate produs: Pentru acționarea comutatorului rotativ XEDS1231
Blocare mecanică: Cu blocare mecanică
Culoarea stației de control: Galben
Conexiuni - blocuri terminale: Terminale cu șurub, 1 x 2,5 mm² cu sau fără papuci de cablu
Standarde
CSA C22.2 Nr. 14
IEC 60947-5-1
UL 508
IEC 60204-32
Caracteristici de mediu
Grad de protecție: TH
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la impact:70 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Caracteristici mecanice
Durabilitate mecanică: 3.000.000 de cicluri
Intrare cablu: Manșon din cauciuc cu intrare în trepte 7...18 mm
Caracteristici electrice
Marcaj cod contact:
A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform anexei A la IEC 60947-5-1
[Ithe] curent termic convențional închis: 16 A
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls: 6 kV conform IEC 60947-1
Funcționarea contactului: Acțiune rapidă
În trepte
Rezistență maximă între terminale: 25 MOhm
Forță de acționare: 16 N
Protecție la scurtcircuit: 10 A cu siguranță de tip gG
Putere nominală de funcționare (W):
40 W DC-13, pentru 1.000.000 de cicluri, <60 cicluri/minut frecvență de funcționare la 120 V, factor de încărcare 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
48 W DC-13, pentru 1.000.000 de cicluri, <60 cicluri/minut frecvență de funcționare la 48 V, cu un factor de încărcare de 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
65 W DC-13, pentru 1.000.000 de cicluri, <60 cicluri/minut frecvență de funcționare la 24 V, cu un factor de încărcare de 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C. Descrierea blocurilor terminale ISO n°1:
(43-44)NO_CL
(23-24)NO_CL
(33-34)NO
(13-14)NO
Identificarea blocului terminal:
(11-12)NC
(13-14)NO
