Schneider Electric Harmony XACD - XACD22A1241 - Întrerupător complet

Lățime: 122 mm

Lungime: 315 mm

Înălțime: 90 mm

Comandă specială

Schneider Electric Harmony XACD - XACD22A1241 - Întrerupător complet

Name: Schneider Electric Harmony XACD - XACD22A1241 - Întrerupător complet
Brand: Schneider Electric Zrt.
SKU: 3389110655971
Price: 1207.81 RON
Availability: InStock

1 207,81 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Armonie XAC

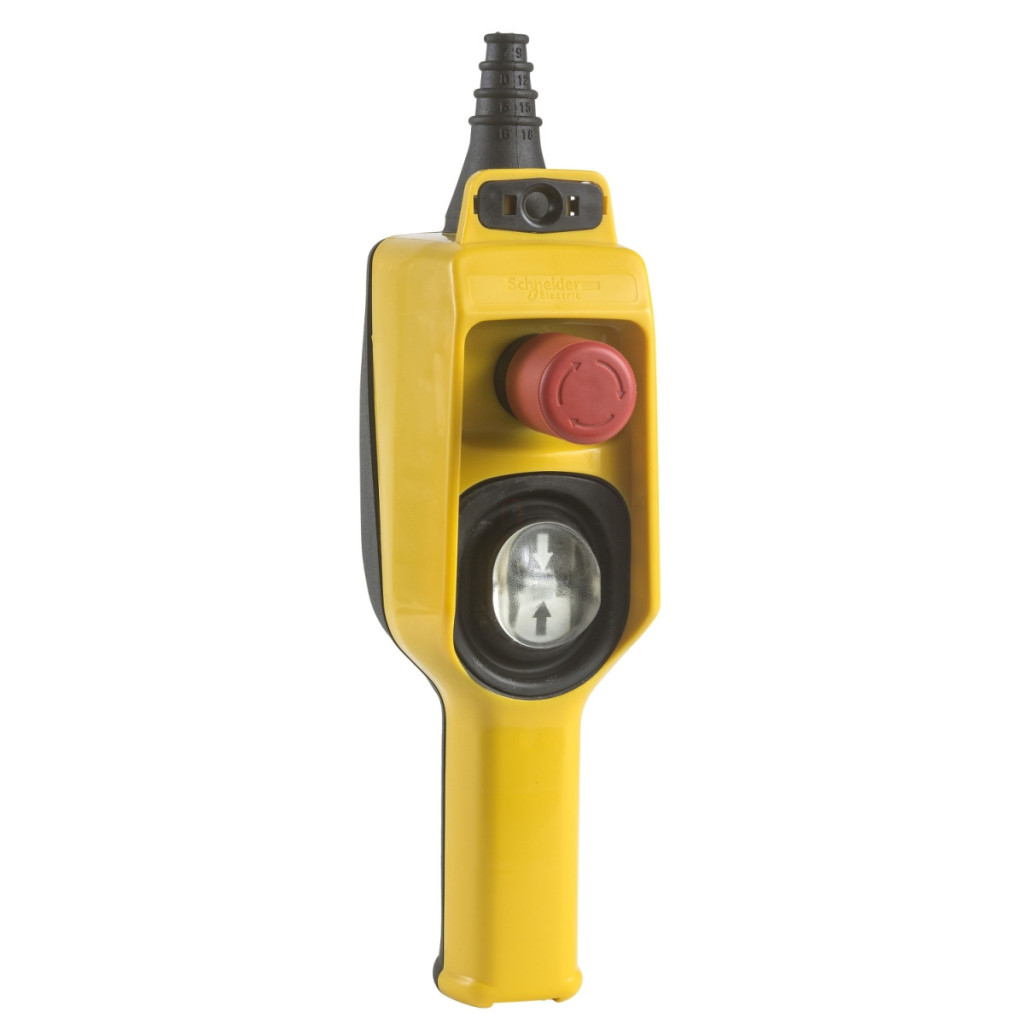

Controlerul suspendat Schneider Electric Harmony XACD seria XACD22A1241 este o stație de control completă, gata de utilizare, concepută special pentru controlul în siguranță al motoarelor cu două viteze din sistemele de macarale și echipamentele de ridicare. Acest controler cu carcasă din polipropilenă galbenă este alegerea ideală pentru mediile industriale în care durabilitatea, fiabilitatea și siguranța operatorului sunt esențiale. Modelul Schneider XACD22A1241 este dotat cu un buton cu 2 poziții și un buton de oprire de urgență. Butonul cu 2 poziții permite mișcarea în sus (ridicare) și în jos (coborâre), cu trepte de viteză lentă și rapidă în ambele direcții. Primul buton direcțional are 1 contact NC + 2 contacte NO pentru ridicare (lent-rapid), în timp ce al doilea buton direcțional are, de asemenea, 1 contact NC + 2 contacte NO pentru coborâre (lent-rapid). Butonul de oprire de urgență cu diametrul de 30 mm și funcție de blocare 1 NC asigură oprirea imediată a mașinii în caz de urgență. Stația de control este compatibilă cu butonul de oprire de urgență ZB2BE102 și cu actuatorul comutatorului direcțional XEDS1241 și este echipată cu un blocaj mecanic pentru o funcționare sigură. Designul cu izolație dublă (clasa II) și gradul de protecție IP65 al comutatorului suspendat asigură protecția împotriva prafului și jeturilor de apă, permițându-i să funcționeze în mod fiabil chiar și în condiții industriale extreme. Rezistența la impact IK08 oferă o protecție suplimentară împotriva deteriorării mecanice. Dispozitivul poate fi utilizat într-un interval larg de temperaturi (-25 °C până la +70 °C) și depozitat la temperaturi cuprinse între -40 °C și +70 °C. Dispozitivul este rezistent la vibrații de 15 gn (între 10 și 500 Hz) în conformitate cu IEC 60068-2-6, precum și la impacturi de 70 gn în conformitate cu IEC 60068-2-27. Stația de control este conectată folosind terminale cu șuruburi adecvate pentru cabluri cu o secțiune transversală de 1 x 2,5 mm² sau 2 x 1,5 mm², cu sau fără capete de cablu. Intrarea cablului este echipată cu un presetup din cauciuc în trepte, care poate acomoda cabluri cu un diametru de 7-18 mm. Dispozitivul este proiectat pentru un curent termic convențional închis de 16 A, o tensiune nominală de izolare de 600 V (la gradul de poluare 3) și o tensiune nominală de impuls de 6 kV, în conformitate cu IEC 60947-1. Comutatoarele sunt de tip treptat și cu acțiune rapidă, cu o forță de acționare de 16 N. Rezistența maximă între contacte este de 25 MOhm. Pentru protecția împotriva scurtcircuitelor se recomandă o siguranță de tip gG de 10 A.

Schneider Electric Harmony XACD - XACD22A1241 - Date tehnice complete ale comutatorului cu tragere

Caracteristici principale

Familia de produse: Harmony XAC

Tipul produsului: Stație de comandă cu întrerupător încastrat

Denumire scurtă a dispozitivului: XACD

Date suplimentare

Tip stație de comandă: Dublu izolată

Material capac: Polipropilenă

Tip de control: Intuitiv

Tip de circuit electric: Circuit de control

Tip de carcasă: Unitate completă gata de utilizare

Aplicație stație de control: Controlul motorului liftului cu 2 viteze

Tipul demarorului motorului: Comutator direcțional

Componența stației de control: 1 x buton cu 2 poziții + 1 x buton de oprire de urgență

Tip buton de control: Buton de oprire cu diametru de 30 mm cu 1 contact NC
Primul buton de direcție 1 NC + 2 NO ridicare, lent-rapid
Buton pentru a doua direcție 1 NC + 2 NO coborâre, lent-rapid

Compatibilitate produs: Pentru buton de oprire de urgență ZB2BE102
Pentru comutator de direcție XEDS1241

Blocare mecanică: Cu blocare mecanică

Culoarea stației de control: Galben

Conexiuni - terminale: Terminale cu șurub, 1 x 2,5 mm² cu sau fără capăt de cablu

Standarde: CSA C22.2 Nr. 14
IEC 60947-5-1
IEC 60204-32
UL 508

Grad de protecție: TH

Temperatura aerului ambiant în timpul funcționării: -25...70 °C

Temperatura aerului ambiant în timpul depozitării: -40...70 °C

Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6

Rezistență la șocuri: 70 gn conform IEC 60068-2-27

Categorie de supratensiune: Clasa II conform IEC 61140

Grad de protecție IP: IP65 conform IEC 60529

Grad de protecție IK: IK08 conform IEC 62262

Durată de viață mecanică: 3.000.000 de cicluri

Intrare cablu: Garnitură de cauciuc cu trepte 7...18 mm

Denumirea codului de contact: A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 Anexa A

Curent termic închis tradițional [Ithe]: 16 A

Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1

Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1

Funcționarea contactului: Treptată
Funcționare rapidă

Rezistență maximă între contacte: 25 MOhm

Forță de acționare: 16 N

Protecție la scurtcircuit: protecție cu siguranță de 10 A cu siguranță de tip gG

Putere nominală (W): 40 W DC-13 pentru 1.000.000 de cicluri, <60 cicluri/minut viteză de funcționare la 120 V, factor de încărcare 0,5 (sarcină inductivă) conform IEC 60947-5-1 C
48 W DC-13 pentru 1.000.000 de cicluri, <60 cicluri/minut viteză de funcționare la 48 V, factor de încărcare 0,5 (sarcină inductivă) conform IEC 60947-5-1 C
65 W DC-13 pentru 1.000.000 de cicluri, <60 cicluri/minut viteză de funcționare la 24 V, factor de încărcare 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C

Greutate netă: 0,42 kg

Date

Lățime

122 mm

Lungime

315 mm

Înălțime

90 mm

EAN prezentat

3389110655971

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

546 g/bucată

Numar articol

3389110655971
