Schneider Electric Harmony XACD - XACD22P3111 - Întrerupător complet încastrat cu 2 orificii

Lățime: 120 mm

Lungime: 320 mm

Înălțime: 90 mm

Comandă specială

Schneider Electric Harmony XACD - XACD22P3111 - Întrerupător complet încastrat cu 2 orificii

Name: Schneider Electric Harmony XACD - XACD22P3111 - Întrerupător complet încastrat cu 2 orificii
Brand: Schneider Electric Zrt.
SKU: 3389110656107
Price: 1346.07 RON
Availability: InStock

1 346,07 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Armonie XAC

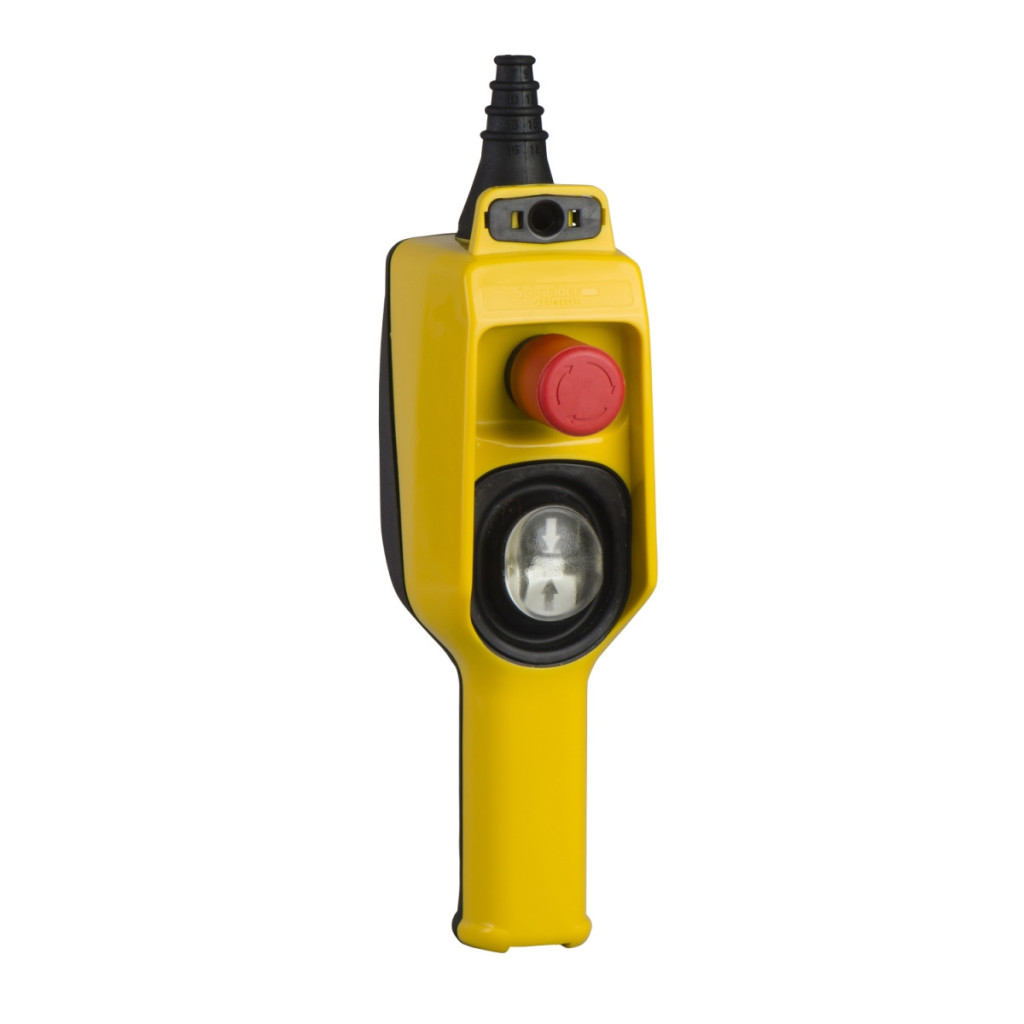

Comutatorul suspendat XACD22P3111 din gama Harmony XAC de la Schneider Electric este un dispozitiv profesional de control industrial conceput special pentru controlul sistemelor de macarale și al motoarelor de ridicare cu o singură viteză. Acest comutator suspendat complet, gata de utilizare, oferă o soluție extrem de fiabilă pentru funcționarea în siguranță în medii industriale. Încorporat într-o carcasă din polipropilenă galbenă, controlerul suspendat XACD22P3111 are un design cu izolație dublă, care oferă o protecție sporită pentru operator. Stația de control este formată dintr-un buton cu două direcții și un buton de oprire de urgență. Butonul cu două direcții permite ridicarea și coborârea lentă cu 2 poli, în timp ce butonul de oprire de urgență cu diametrul de 30 mm are 3 contacte de blocare NC pentru oprire rapidă și sigură. Datorită blocării mecanice, funcționarea simultană a butoanelor de control este imposibilă, prevenind astfel riscul de accidente rezultate din funcționarea incorectă. Comutatorul suspendat Schneider Electric XACD22P3111 are parametri tehnici remarcabili. Gradul de protecție IP65 și rezistența la impact IK08 asigură o funcționare fiabilă chiar și în cele mai dure medii industriale. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, în timp ce temperatura de depozitare poate fi între -40 °C și +70 °C. În ceea ce privește rezistența la vibrații, acesta este conform cu IEC 60068-2-6 la 15 gn (f=10...500 Hz), iar rezistența la impact este de 100 gn, în conformitate cu IEC 60068-2-27. Comutatorul suspendat XACD22P3111 este compatibil cu comutatorul direcțional XEDS3111 și dispozitivele de oprire de urgență XENT1991. Conectarea se realizează folosind terminale cu șuruburi adecvate pentru cabluri cu secțiune transversală de 1 x 2,5 mm² sau 2 x 1,5 mm², cu sau fără papuci de cablu. Intrarea cablului este asigurată de un manșon din cauciuc în trepte pentru cabluri cu diametrul de 7-18 mm. Dispozitivul are o tensiune nominală de izolare de 500 V (grad de poluare 3) conform IEC 60947-1 și 400 V pentru contactul de oprire de urgență. Rezistența sa la tensiune de impuls este de 6 kV și 4 kV pentru contactul de oprire de urgență. Comutatorul suspendat Schneider Electric XACD22P3111 are o durabilitate mecanică excelentă, fiind capabil să efectueze până la 3 milioane de cicluri de comutare. Durata sa de viață electrică este de 1 milion de cicluri de comutare la AC-3, putere de 2200 W la 400 V, Frecvența de funcționare este de <10 cicluri/minut, iar factorul de încărcare este de 0,4. Puterea nominală de funcționare este de 2200 W în modurile AC-3 și AC-4 la 400 V și de 3000 W în modul AC-23B la 400 V, în conformitate cu anexa A la IEC 60947-3. Protecția la scurtcircuit este asigurată de o siguranță de tip aM de 6 A.

Schneider Electric Harmony XACD - XACD22P3111 - Întrerupător complet încastrat cu 2 orificii Date tehnice

Caracteristici principale

Familia de produse: Harmony XAC

Tipul produsului: Întrerupător încastrat

Abreviere: XACD

Informații suplimentare

Tipul stației de control: Dublu izolat

Materialul carcasei dispozitivului: Polipropilenă

Tip de control: Intuitiv

Tip de circuit electric: Circuit de alimentare

Tip de capac: Dispozitiv complet gata de utilizare

Aplicație stație de control: Controlul motorului liftului cu o singură viteză

Tipul demarorului motorului: Comutator direcțional

Componența stației de control: 1 buton bidirecțional + 1 buton de oprire de urgență

Tipul butonului de control: Buton de oprire Ø 30 mm, 3 contacte NC

Primul buton de direcție: Ridicare 2 poli, lent

Al doilea buton de direcție: Coborâre cu 2 poli, lentă

Compatibilitate produs: XEDS3111 pentru operațiunea de schimbare a direcției, XENT1991 pentru oprire de urgență

Blocare mecanică: Cu blocare mecanică

Culoarea stației de control: Galben

Conexiuni și terminale

Conexiuni - terminale:Terminale cu șurub, 1 x 2,5 mm² cu sau fără papuci de cablu

Terminale cu șurub, 2 x 1,5 mm² cu sau fără papuci de cablu

Standarde

Standarde: UL 508

IEC 60204-32

CSA C22.2 Nr. 14

IEC 60947-5-1

Caracteristici de protecție și mediu

Grad de protecție: TH

Temperatura ambiantă de funcționare: -25...70 °C

Temperatura de depozitare: -40...70 °C

Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6

Rezistență la șocuri: 100 gn conform IEC 60068-2-27

Categorie de supratensiune: Clasa II conform IEC 61140

Grad de protecție IP: IP65 conform IEC 60529

Grad de protecție IK: IK08 conform IEC 62262

Durabilitate mecanică: 3.000.000 de cicluri

Caracteristici electrice

Intrare cablu: Manșon din cauciuc cu intrare în trepte 7...18 mm

Curent termic convențional închis: 10 A XENT.... , 16 A pentru XEDS....

Tensiune nominală de izolare: 500 V (grad de poluare 3) conform IEC 60947-1

Contact de oprire de urgență: 400 V (grad de poluare 3)

Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1

4 kV pentru contactul de oprire de urgență

Funcționarea contactului: Funcționare rapidă

Forță de acționare: 28 N

Protecție la scurtcircuit: 6 A cu siguranță de tip aM

Putere nominală de funcționare: 2200 W AC-3 la 400 V conform IEC 60947-3 Anexa A

2200 W AC-4 la 400 V conform IEC 60947-3 Anexa A

3000 W AC-23B la 400 V

Durată de viață electrică: 1.000.000 de cicluri AC-3, 2200 W la 400 V, <10 cicluri/minut frecvență de funcționare, factor de încărcare 0,4 conform IEC 60947-3 Anexa A.

1.000.000 cicluri AC-4, 2200 W la 400 V, <10 cicluri/minut frecvență de funcționare, cu un factor de încărcare de 0,4 conform IEC 60947-3 Anexa A.

Descrierea terminalelor

Descrierea terminalelor ISO n°1: (1-2)P, (5-6)P, (3-4)P, (7-8)P

Descrierea terminalului ISO nr. 2: (31-32)NC, (11-12)NC, (21-22)NC

Identificarea terminalului: (13-14)NO, (11-12)NC

Caracteristici fizice

Greutate netă: 0,41 kg

Date

Lățime

120 mm

Lungime

320 mm

Înălțime

90 mm

EAN prezentat

3389110656107

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

547 g/bucată

Numar articol

3389110656107
