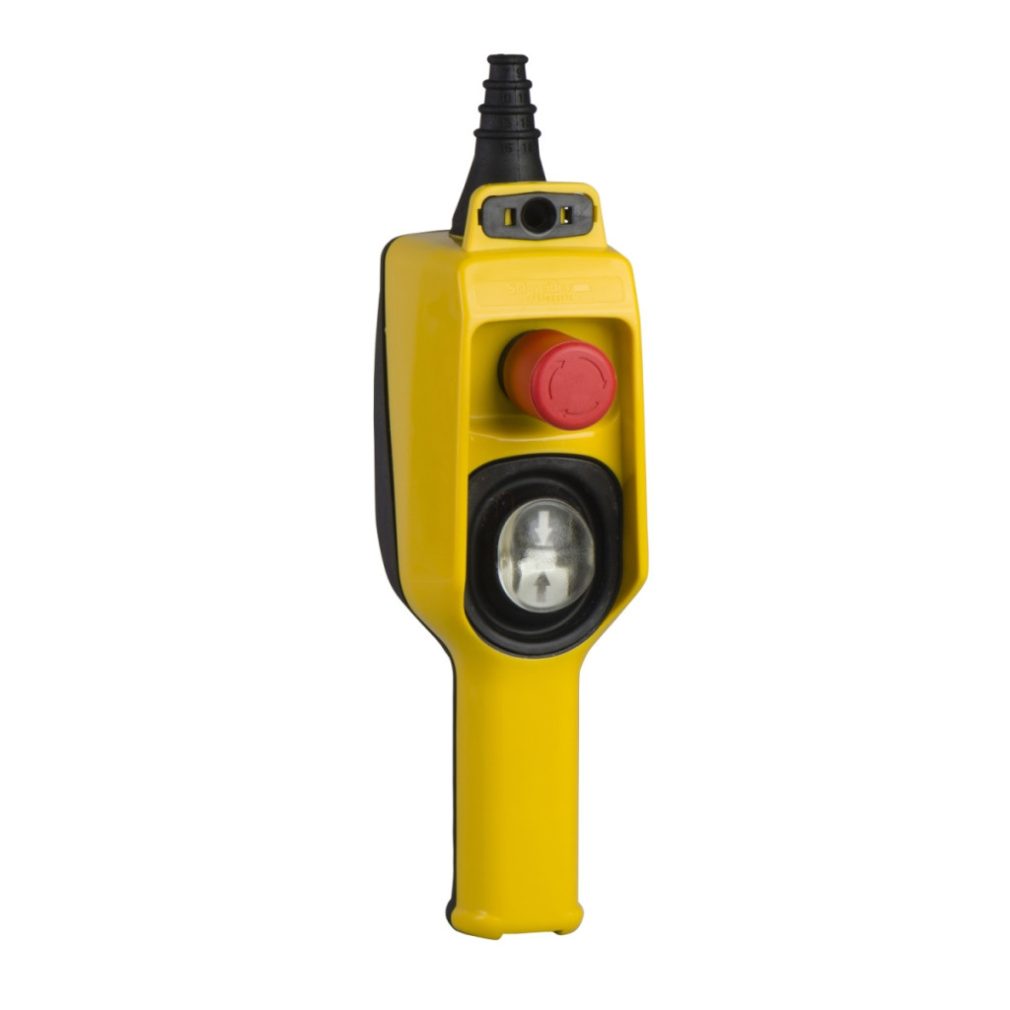

Comutatorul suspendat Schneider Electric Harmony XACD22P3121 este un exemplu perfect de sistem de control industrial fiabil și robust. Acest model a fost dezvoltat special pentru controlul motoarelor de ridicare cu o singură viteză, în special în medii industriale în care mișcarea precisă și siguranța sunt factori critici. Carcasa din polipropilenă galbenă a comutatorului suspendat este dublu izolată, oferind o protecție sporită operatorului. Unitatea completă, gata de utilizare, include un buton cu 2 căi și un buton de oprire de urgență, care sunt echipate cu zăvoare mecanice pentru a preveni funcționarea accidentală. Butonul roșu de oprire de urgență, cu un diametru de 30 mm, are 3 contacte de blocare NC, în timp ce butoanele pentru funcțiile de ridicare și coborâre sunt echipate cu 1-1 NO (frână) contacte bipolare. Această configurație asigură frânarea corespunzătoare a sistemului înainte de schimbarea direcției, minimizând riscul de deteriorare a echipamentelor și materialelor. XACD22P3121 este compatibil cu dispozitivele XEDS3121 (pentru controlul direcțional) și XENT1991 (pentru oprire de urgență), ceea ce îl face extrem de flexibil pentru utilizare într-o varietate de aplicații. Se conectează prin borne cu șurub, care pot fi utilizate cu cabluri cu secțiune transversală de 1 x 2,5 mm² sau 2 x 1,5 mm², cu sau fără capete de cablu. Intrarea cablului este acoperită cu cauciuc, în trepte și potrivită pentru cabluri cu un diametru de 7-18 mm. Comutatorul suspendat Harmony XAC are caracteristici tehnice impresionante: gradul de protecție IP65 asigură protecție împotriva prafului și a apei, protecție mecanică IK08 și o gamă largă de temperaturi de funcționare de la -25 la +70 °C. Ciclul său de viață mecanic este de 3.000.000 de cicluri, în timp ce ciclul său de viață electric este de 1.000.000 de cicluri în categoriile AC-3 și AC-4 (la o putere de 2200 W, 400 V). Tensiunea nominală de izolație este de 500 V, iar rezistența la tensiune de impuls este de 6 kV. Modelul XACD22P3121 respectă cele mai stricte standarde industriale, inclusiv IEC 60947-5-1, CSA C22.2 nr. 14, UL 508 și IEC 60204-32. Rezistența sa la vibrații este de 15 gn (f=10...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 100 gn conform IEC 60068-2-27. Toate acestea se datorează combinației dintre designul robust și materiile prime de înaltă calitate, care asigură o durată lungă de viață a produsului chiar și în cele mai dure condiții industriale.
Schneider Electric Harmony XACD - XACD22P3121 date tehnice
Caracteristici generale
Familia de produse: Harmony XAC
Tipul produsului: Comutator suspendat
Denumirea scurtă a dispozitivului: XACD
Caracteristici tehnice
Tipul stației de control: Izolație dublă
Materialul carcasei: Polipropilenă
Tip de control: Intuitiv
Tip de circuit electric: Circuit de alimentare
Tip de carcasă: Unitate completă, gata de utilizare
Aplicație stație de control: Controlul motorului de ridicare cu o singură viteză
Tipul demarorului motorului: Comutator direcțional
Componența stației de control: 1 x buton cu 2 căi + 1 x buton de oprire de urgență
Tipuri de butoane de control:
- Buton de oprire de urgență: Ø 30 mm, 3 NC cu blocare
- Buton pentru prima direcție: 1 NO (frână) 2 poli de ridicare, lent
- Buton pentru a doua direcție: 1 NO (frână) coborâre cu 2 poli, lentă
Compatibilitate produs:
- XEDS3121 pentru operațiunea de schimbare a direcției
- XENT1991 pentru oprire de urgență
Blocare mecanică: Cu blocare mecanică
Culoarea stației de control: Galben
Caracteristici de conectare și electrice
Conexiuni - terminale:- Terminale cu șurub, cu sau fără papuci de cablu 1 x 2,5 mm². - Terminale cu șurub, cu sau fără papuci de cablu 2 x 1,5 mm². Tensiune nominală de izolare [Ui]: 500 V (grad de poluare 3) conform IEC 60947-1
Contact de oprire de urgență: 400 V (grad de poluare 3)
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1, 4 kV contact de oprire de urgență
Funcționarea contactului: Acțiune rapidă
Forță de acționare: 28 N
Protecție la scurtcircuit: protecție cu siguranță de 6 A cu siguranță tip aM
Putere nominală de funcționare în W:
- 2200 W AC-3 la 400 V conform IEC 60947-3 Anexa A
- 2200 W AC-4 la 400 V conform IEC 60947-3 Anexa A
- 3000 W AC-23B la 400 V
Caracteristici de protecție și condiții de mediu
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Categorie de supratensiune: Clasa II conform IEC 61140
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Caracteristici mecanice și durată de viață
Intrare cablu: Manșon din cauciuc cu intrare în trepte 7...18 mm
Durată de viață mecanică: 3.000.000 de cicluri
Durată de viață electrică:
- 1.000.000 de cicluri AC-3, 2200 W la 400 V, viteză de funcționare <10 cicluri/minut, factor de încărcare = 0,4 conform IEC 60947-3 Anexa A
- 1.000.000 de cicluri AC-4, 2200 W la 400 V, viteză de funcționare <10 cicluri/minut, factor de încărcare = 0,4 conform IEC 60947-3 Anexa A
Standarde și conformitate
Standarde:- IEC 60947-5-1 - CSA C22.2 Nr. 14 - UL 508 - IEC 60204-32 Tratament de protecție: TH
Caracteristici fizice
Greutate netă: 0,41 kg
