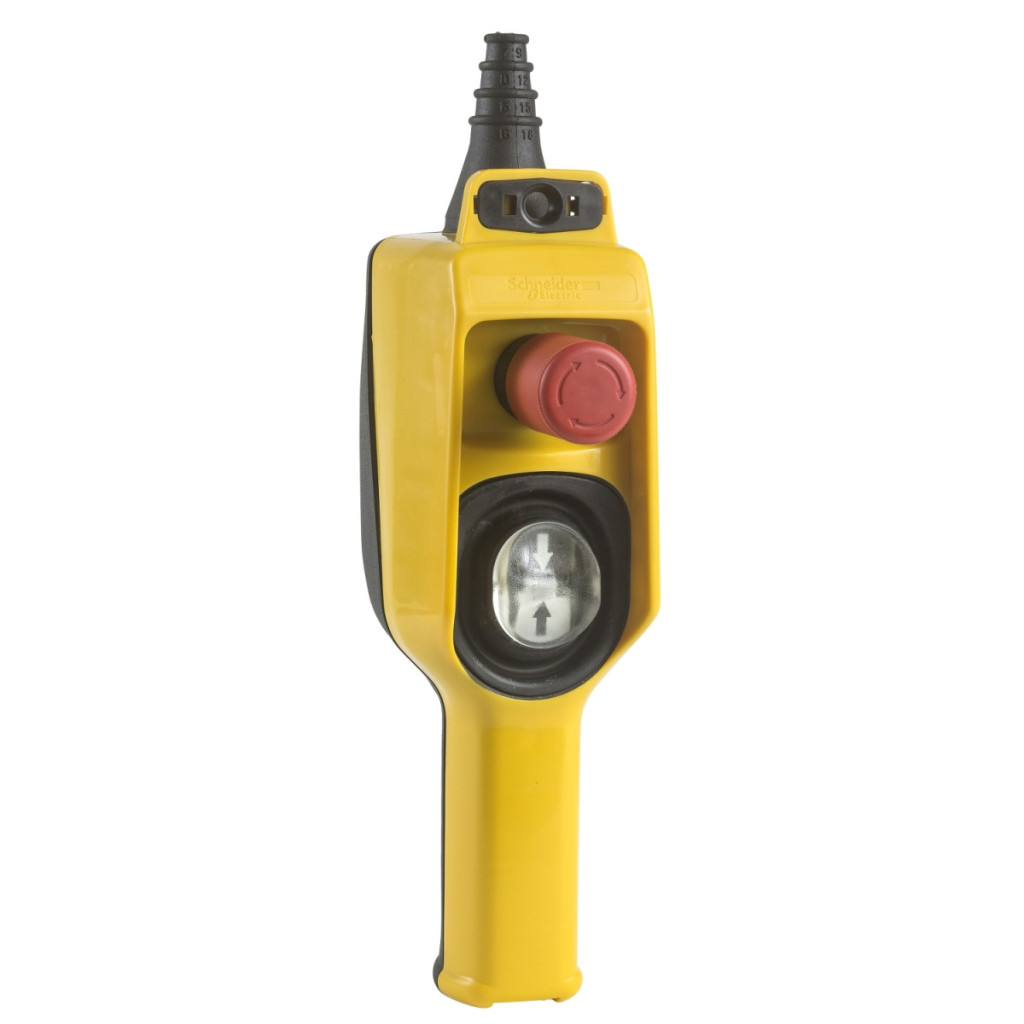

Seria Schneider Electric Harmony XACD, stația de control verticală de tip XACD22P3231 este o unitate de control profesională, în două trepte, concepută special pentru controlul motoarelor de ridicare. Această unitate de control cu carcasă din polipropilenă galbenă oferă o durabilitate și fiabilitate excepționale în medii industriale. Modelul XACD22P3231 este echipat cu un buton cu 2 căi și un buton de oprire de urgență, care este deosebit de util pentru funcționarea în siguranță a echipamentelor de ridicare. Designul intuitiv al controlerului îl face ușor de utilizat, oferind în același timp protecție maximă operatorului. Comanda în două trepte permite ridicarea și coborârea precisă atât la viteze mici, cât și la viteze mari. Primul buton de control controlează ridicarea cu 2 poli, iar al doilea controlează coborârea cu 2 poli, ambele cu viteze lente și rapide. Butonul de oprire de urgență cu diametrul de 30 mm are 3 contacte de blocare NC, astfel încât oprește imediat echipamentul în caz de urgență. Harmony XAC XACD22P3231 are izolație dublă și protecție IP65 conform IEC 60529, oferind o protecție excelentă împotriva prafului și jeturilor de apă. De asemenea, oferă rezistență la impact IK08 conform IEC 62262. Stația de control poate funcționa la temperaturi ambientale cuprinse între -25 și +70 °C și oferă o rezistență excelentă la vibrații (15 gn, interval de frecvență 10-500 Hz) în conformitate cu IEC 60068-2-6. Dispozitivul are, de asemenea, o rezistență la impact de 70 gn conform IEC 60068-2-27. Modelul XACD22P3231 are o tensiune nominală de izolație (Ui) de 500 V și o tensiune nominală de impuls (Uimp) de 6 kV conform IEC 60947-1. Stația de control este compatibilă cu comutatorul direcțional XEDS3231 și oprirea de urgență XENT1991. Produsul este echipat cu un blocaj mecanic pentru a preveni funcționarea accidentală. Conexiunile se realizează cu borne cu șurub care acceptă cabluri de 1 x 2,5 mm² sau 2 x 1,5 mm² cu sau fără papuci de cablu. În ceea ce privește caracteristicile electrice, XACD22P3231 are un curent termic nominal convențional închis de 10 A pentru XENT... și 16 A pentru XEDS... Puterea nominală de funcționare este de 2200 W pentru AC-3 și AC-4 la 400 V și 3000 W pentru AC-23B la 400 V, în conformitate cu anexa A la IEC 60947-3. Rezistența sa mecanică este de 3.000.000 de cicluri, în timp ce rezistența sa electrică este de 1.000.000 de cicluri atât pentru AC-3, cât și pentru AC-4. Protecția la scurtcircuit este asigurată de o siguranță de tip aM de 6 A. Este important de reținut că Schneider Electric va întrerupe producția acestui produs la 31 martie 2026.
Schneider Electric Harmony XACD - XACD22P3231 - Comutator de limită complet cu 2 orificii Date tehnice
Date generale
Familia de produse: Harmony XAC
Tipul produsului: Stație de control verticală
Denumire scurtă: XACD
Tipul stației de control: Izolație dublă
Materialul capacului: Polipropilenă
Tip de control: Intuitiv
Tip de circuit electric: Circuit de alimentare
Tip de carcasă: Unitate completă gata de utilizare
Aplicație stație de control: Controlul motorului liftului cu 2 viteze
Tipul demarorului motorului: Comutator direcțional
Componența stației de control: 1 x buton cu 2 poziții + 1 x buton de oprire de urgență
Culoarea stației de control: Galben
Butoane de control
Tip buton de control: Buton de oprire Ø 30 mm, 3 NC cu blocare
Buton prima direcție: ridicare 2 poli, lent-rapid
Buton a doua direcție: Coborâre 2 poli, lent-rapid
Compatibilitate produs: XEDS3231 pentru operațiunea de schimbare a direcției, XENT1991 pentru oprire de urgență
Blocare mecanică: Cu blocare mecanică
Conexiuni și date electrice
Conectori - terminale: Terminale cu șurub, 1 x 2,5 mm² cu sau fără capăt de cablu; terminale cu șurub, 2 x 1,5 mm² cu sau fără papuci de cablu
Standarde: IEC 60947-5-1, UL 508, IEC 60204-32, CSA C22.2 Nr. 14
Protecție: TH
Tensiune nominală de izolație [Ui]: 500 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1, contact de oprire de urgență 4 kV
Funcționarea contactului: Acțiune rapidă
Forță de acționare: 31 N
Protecție la scurtcircuit: Protecție cu siguranță de 6 A cu siguranță tip aM
Putere nominală (W): 2200 W AC-3 la 400 V conform IEC 60947-3 Anexa A, 2200 W AC-4 la 400 V conform IEC 60947-3 Anexa A, 3000 W AC-23B la 400 V. Putere și protecție. Durată de viață electrică: 1.000.000 de cicluri AC-3, 2200 W la 400 V, <10 cicluri/minut viteză de funcționare, factor de încărcare 0,4 conform IEC 60947-3 Anexa A
Durată de viață mecanică: 3.000.000 de cicluri
Intrare cablu: Manșon din cauciuc cu intrare în trepte 7...18 mm
Curent termic convențional închis [Ithe]: 10 A XENT...., 16 A XEDS....
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 70 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
