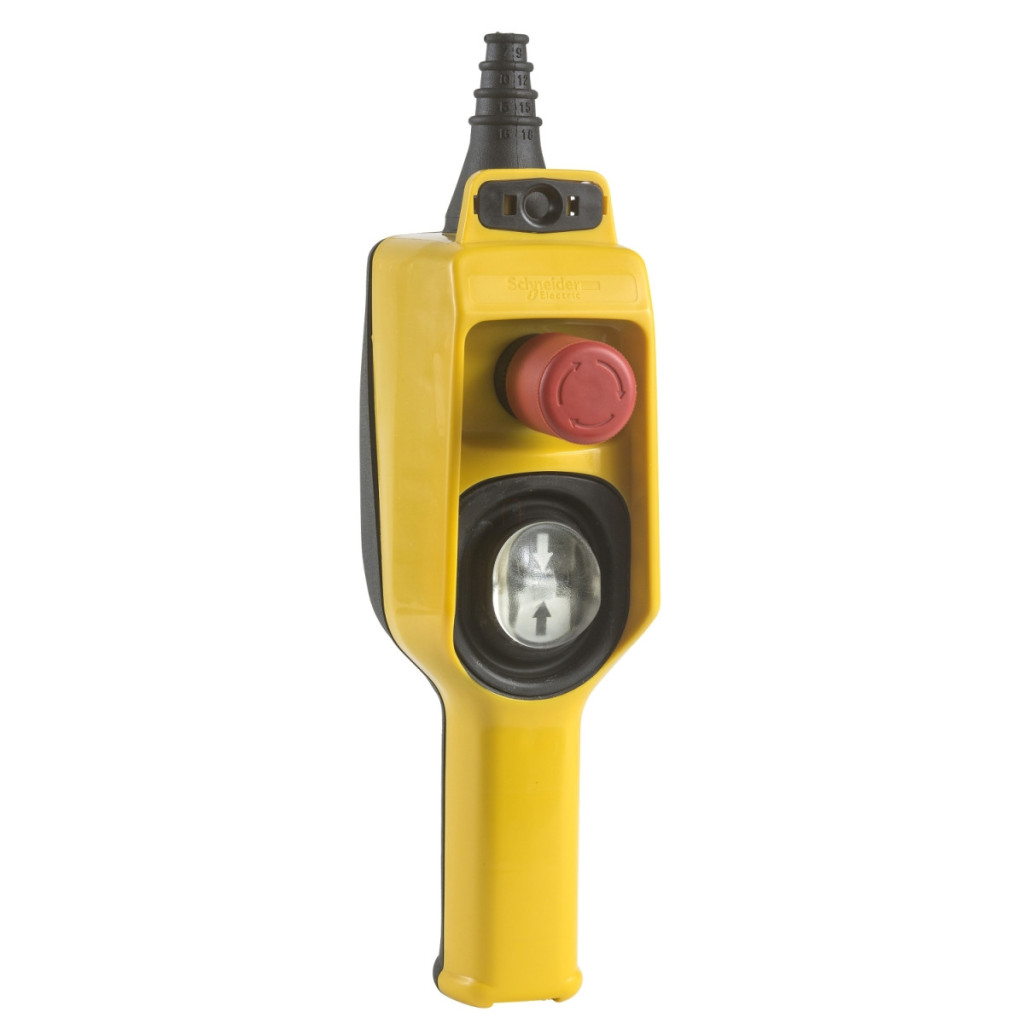

Controlerul suspendat Schneider Electric Harmony XACD seria XACD22P3241 este o stație de control industrială profesională special concepută pentru controlul motoarelor cu tambur cu două viteze. Această unitate de control completă, gata de utilizare, are o carcasă din polipropilenă galbenă cu izolație dublă pentru siguranța maximă a operatorului. Controlerul suspendat este format dintr-un buton cu două direcții și o unitate de oprire de urgență. Sistemul cu buton permite controlul precis al funcțiilor de ridicare și coborâre ale macaralei, cu viteze lente și rapide în ambele direcții. Controlerul este proiectat intuitiv, facilitând operatorului efectuarea de lucrări precise. Butonul de oprire de urgență are un diametru de 30 mm și este de tip 3NC cu blocare, ceea ce asigură oprirea imediată în caz de urgență. Dispozitivul este echipat cu un dispozitiv mecanic de blocare, care împiedică emiterea simultană de comenzi în direcții opuse. Harmony XACD22P3241 are parametri tehnici remarcabili: are un grad de protecție IP65 conform IEC 60529, care oferă o protecție excelentă împotriva prafului și a apei. Rezistența sa la impact este IK08 conform EN 50102. Are o gamă extrem de largă de temperaturi de funcționare, de la -25 °C la +70 °C, și o gamă de temperaturi de depozitare de la -40 °C la +70 °C. Dispozitivul poate rezista la vibrații de 15 gn (în intervalul de frecvență 10-500 Hz) conform IEC 60068-2-6, precum și la impacturi de 70 gn conform IEC 60068-2-27. Protecția la supratensiune este de clasa II, în conformitate cu IEC 61140. Durabilitatea mecanică a comutatorului este de 3.000.000 de cicluri, ceea ce garantează o durată lungă de viață chiar și în condiții de utilizare intensivă. În ceea ce privește caracteristicile electrice, dispozitivul are un curent termic închis convențional de 10 A pentru componentele XENT... și 16 A pentru componentele XEDS... Tensiunea nominală de izolare este de 500 V (grad de poluare 3) conform IEC 60947-1, iar pentru contactul de oprire de urgență este de 400 V. Tensiunea nominală de impuls este de 6 kV conform IEC 60947-1 și de 4 kV pentru contactul de oprire de urgență. Contactul este de tip snap action, cu o forță de acționare de 31 N. Protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip aM de 6 A. Puterea nominală de funcționare a dispozitivului este de 2200 W în categoriile AC-3 și AC-4 la 400 V și de 3000 W în categoria AC-23B la 400 V, conform anexei A la IEC 60947-3. Rezistența sa electrică este de 1.000.000 de cicluri în categoriile AC-3 și AC-4, la 2200 W, 400 V, cu o frecvență de funcționare de <10 cicluri/minut și un factor de încărcare de 0,4.
Schneider Electric Harmony XACD - XACD22P3241 - Date tehnice complete ale comutatorului suspendat
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului: Stație de control suspendată
Denumire scurtă a dispozitivului: XACD
Date suplimentare
Tipul stației de control: Dublu izolată
Materialul carcasei: Polipropilenă
Tip de control: Intuitiv
Tip de circuit electric: Circuit de transmisie a puterii
Tip de carcasă: Gata de utilizare, completă
Aplicație stație de control: Controlul motoarelor cu tambur cu 2 viteze
Tipul demarorului motorului: Comutator de sens de rotație
Componența stației de control: 1 buton cu două sensuri + 1 oprire de urgență
Tip buton de control: Buton de oprire Ø 30 mm 3 NC cu blocare
Buton pentru prima direcție 1 NO (frână) Ridicare cu 2 poli, lent-rapid
Al doilea buton de direcție 1 NO (frână) Coborâre 2 poli, lent-rapid
Compatibilitate produs: XEDS3241 pentru funcționarea comenzii direcționale
XENT1991 pentru oprire de urgență
Blocare mecanică: Cu blocare mecanică
Culoarea stației de control: Galben
Conectori - terminale:Cleme cu șurub, cu sau fără papuci de cablu 1 x 2,5 mm²
Cleme cu șurub, cu sau fără papuci de cablu 2 x 1,5 mm²
Standarde și protecție
Standarde: EN/IEC 60204-32
UL 508
CSA C22.2 Nr. 14
EN/IEC 60947-5-1
Protecție: TH
Temperatură ambiantă de funcționare: -25…70 °C
Temperatură ambiantă de depozitare: -40…70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 70 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform EN 50102
Caracteristici electrice
Durabilitate mecanică: 3.000.000 de cicluri
Intrare cablu: Presetupă din cauciuc cu intrare în trepte 7...18 mm
Curent termic convențional închis [Ithe]: 10 A XENT....
16 A XEDS....
Tensiune nominală de izolație [Ui]: 500 V (grad de poluare 3) conform IEC 60947-1
Contact de oprire de urgență: 400 V (grad de poluare 3)
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1
4 kV contact de oprire de urgență
Funcționarea contactului: Acțiune rapidă
Forță de acționare: 31 N
Protecție la scurtcircuit: Protecție cu siguranță de 6 A cu siguranță tip m cartuș
Putere nominală în W: 2200 W AC-3 la 400 V conform IEC 60947-3 Anexa A
2200 W AC-4 la 400 V conform IEC 60947-3 Anexa A
3000 W AC-23B la 400 Vp>
Rezistență electrică: 1.000.000 de cicluri AC-3, 2200 W la 400 V, <10 cicluri/minut frecvență de funcționare, factor de încărcare 0,4 conform IEC 60947-3 Anexa A.
1.000.000 cicluri AC-4, 2200 W la 400 V, <10 cicluri/minut frecvență de funcționare, factor de încărcare 0,4 conform IEC 60947-3 Anexa A.
Terminale
Descrierea terminalelor ISO n°1: (1-2)P, (15-16)NO, (R3-R4)RP, (3-4)P, (R1-R2)RP, (7-8)P, (5-6)P
(9-10)P
(13-14)NO
(11-12)P
Descrierea terminalelor ISO nr. 2: (31-32)NC
(21-22)NC
(11-12)NC
Identificarea terminalelor: (13-14)NO
(11-12)NC
Greutate netă: 0,42 kg
