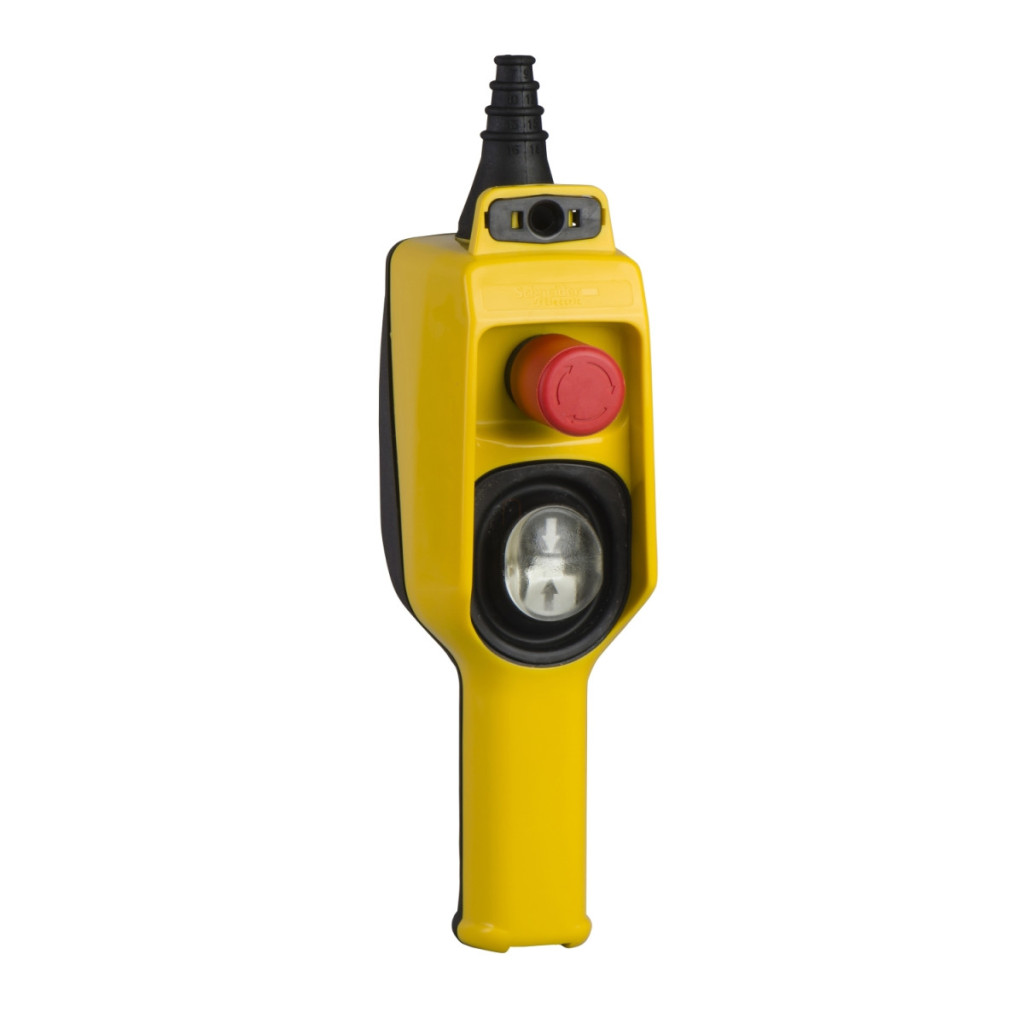

Comutatorul suspendat Schneider Electric Harmony XAC seria XACD24A0105 este o stație de control extrem de fiabilă, concepută pentru condiții industriale, în special pentru controlul motoarelor de ridicare cu o singură viteză. Acest produs, care nu mai este fabricat, va fi disponibil de la producător până la 31 martie 2026, așa că acum este un moment potrivit pentru a-l achiziționa în vederea întreținerii pe termen lung a sistemelor existente. Carcasa din polipropilenă galbenă, cu izolație dublă, are protecție IP65 conform IEC 60529, care oferă o protecție perfectă împotriva prafului și jeturilor de apă. Clasa de rezistență la impact IK08 (conform EN 50102) garantează că dispozitivul poate rezista la impacturi mecanice în medii industriale dure. Comanda suspendată Schneider Electric XACD24A0105 are o interfață intuitivă formată dintr-un buton cu 2 direcții și un buton de oprire de urgență cu diametrul de 30 mm. Butonul cu 2 poziții vă permite să controlați cu ușurință funcțiile de ridicare și coborâre, în timp ce butonul de oprire de urgență oprește imediat echipamentul în caz de urgență. Modelul XACD24A0105 are o durată de viață mecanică extrem de ridicată, de 3 milioane de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung. Intrarea cablului dispozitivului este realizată cu un manșon din cauciuc în trepte, care permite conectarea cablurilor cu un diametru de 7-18 mm. Bornele cu șurub permit conectarea firelor cu o secțiune transversală de 1×2,5 mm² sau 2×1,5 mm², cu sau fără capete de cablu. Dispozitivul este compatibil cu butonul de oprire de urgență ZB2BE102, iar combinația ZB2BE102 + ZB2BE101 poate fi utilizată și pentru schimbarea direcției. În ceea ce privește parametrii tehnici, comutatorul suspendat Schneider Electric XACD24A0105 are o tensiune de izolare de 600 V (cu un grad de poluare de 3) și o rezistență la supratensiune de 6 kV, în conformitate cu standardul IEC 60947-1. Curentul termic închis convențional este de 10 A. Categoriile de comutare ale dispozitivului sunt: A600 AC-15 (240 V/3 A, 600 V/1,2 A) și Q600 DC-13 (250 V/0,27 A, 600 V/0,1 A) conform anexei A la IEC 60947-5-1. Protecția la scurtcircuit este asigurată de o siguranță de tip gG de 10 A. Forța de acționare este de 16 N, iar rezistența maximă între terminale este de 25 MOhm. Schneider Electric XACD24A0105 are o temperatură de funcționare cuprinsă între -25 °C și +70 °C și o temperatură de depozitare cuprinsă între -40 °C și +70 °C. Dispozitivul este rezistent la vibrații de 15 g (în intervalul de frecvență 10-500 Hz) conform IEC 60068-2-6 și la șocuri de 70 g conform IEC 60068-2-27. Produsul este conform cu o serie de standarde internaționale, printre care: CSA C22.2 nr. 14, EN/IEC 60947-5-5, EN/ISO 13850: 2006, EN/IEC 60204-32, UL 508 și EN/IEC 60947-5-1, și are certificare GOST.
Schneider Electric Harmony XACD - XACD24A0105 - Date tehnice complete ale comutatorului suspendat
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului: Stație de control suspendată
Denumire scurtă: XACD
Stare: Produs ieșit din fabricație, disponibil până la 31 martie 2026
Date tehnice
Tip stație de control: Dublu izolată
Material carcasă: Polipropilenă
Tip de control: Intuitiv
Tip de circuit: Circuit de control
Tip de carcasă: Gata de utilizare, completă
Aplicație: Controlul motorului de ridicare cu o singură viteză
Tipul demarorului motorului: Comutator direcțional
Compoziție: 1 x buton cu 2 căi + 1 x buton de oprire de urgență
Tipul butonului: Buton de oprire de urgență Ø 30 mm, 1 NC cu funcție de blocare
Buton pentru prima direcție 1 NC + 1 NO ridicare, lent
Al doilea buton de direcție 1 NC + 1 NO coborâre, lent
Compatibilitate produs: Pentru buton de oprire de urgență ZB2BE102
ZB2BE102 + ZB2BE101 pentru toate direcțiile
Blocare mecanică: Cu blocare mecanică
Culoarea stației: Galben
Conexiuni - blocuri terminale: Blocuri terminale cu șurub, 1 x 2,5 mm² cu sau fără papuci de cablu
Blocuri terminale cu șurub, 2 x 1,5 mm² cu sau fără papuci de cablu
Standarde și certificări
Standarde: CSA C22.2 nr. 14
EN/IEC 60947-5-5
EN/ISO 13850: 2006
EN/IEC 60204-32
UL 508
EN/IEC 60947-5-1
Certificări: GOST
Grad de protecție: TH
Caracteristici de funcționare
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 70 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform EN 50102
Durată de viață mecanică: 3.000.000 de cicluri
Intrare cablu: Manșon din cauciuc cu intrare în trepte 7...18 mm Marcaj cod contact: A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A A600 DC-13, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 A
Curent termic convențional închis: 10 A
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Funcționare contact: Întrerupere lentă
Rezistență maximă între contacte: 25 MOhm
Forță de acționare: 16 N
Protecție la scurtcircuit: 10 A cu siguranță de tip gG
Putere nominală de funcționare în W:
40 W DC-13 pentru 1.000.000 de cicluri, <60 cicluri/minut viteză de funcționare la 120 V, factor de încărcare 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
48 W DC-13 pentru 1.000.000 de cicluri, <60 cicluri/minut la viteza de funcționare la 48 V, factor de încărcare 0,5 (sarcină inductivă) conform IEC 60947-5-1 C
65 W DC-13 pentru 1.000.000 de cicluri, <60 cicluri/minut la viteza de funcționare la 24 V, factor de încărcare 0,5 (sarcină inductivă) conform IEC 60947-5-1 C anexă
Caracteristici fizice
Greutate netă: 0,425 kg
