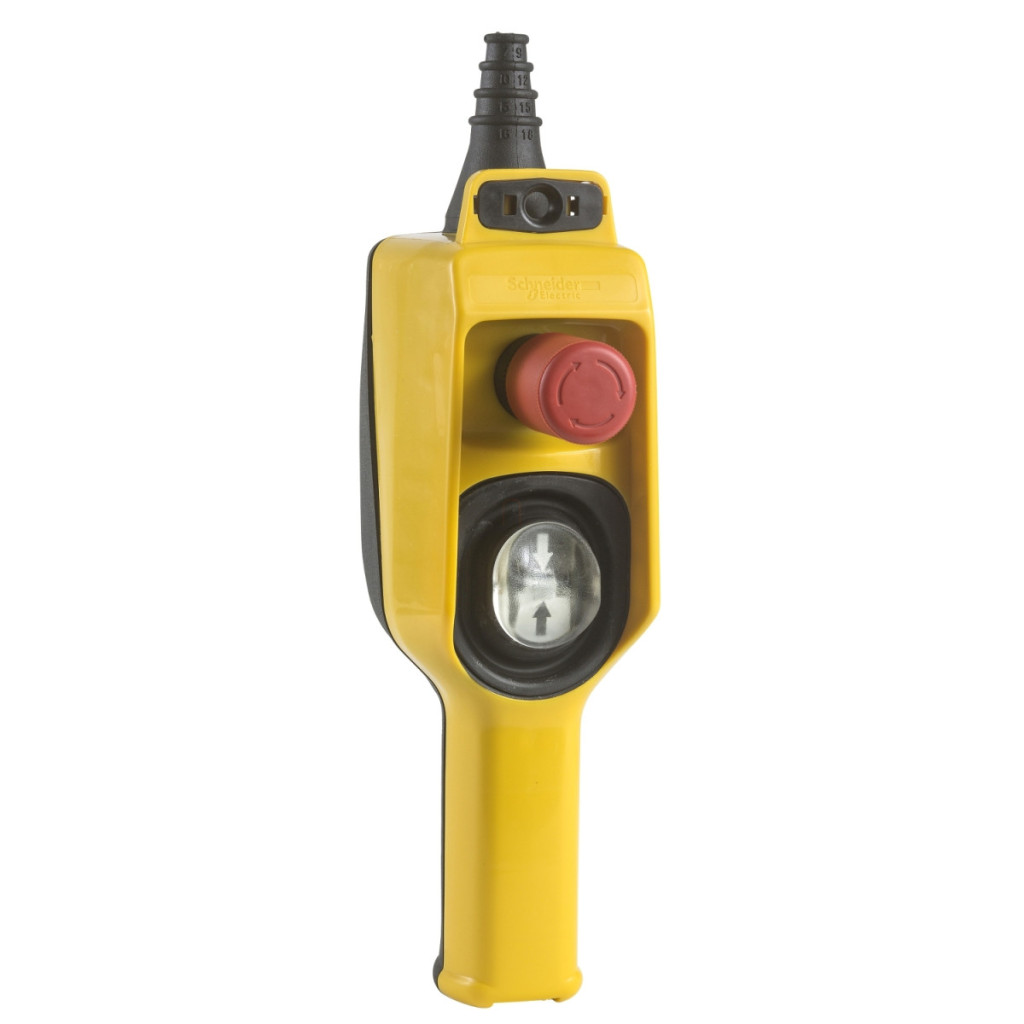

Comanda suspendată Schneider Electric Harmony XAC XACD24P3231 este o stație de comandă profesională, de calitate industrială, concepută special pentru controlul motoarelor de ridicare cu 2 viteze. Această unitate de control de înaltă calitate, cu carcasă din polipropilenă galbenă, este destinată în principal utilizării în medii industriale în care este necesară o interfață de utilizare fiabilă și intuitivă pentru o funcționare sigură. Controlerul suspendat XACD24P3231 are izolație dublă, oferind o protecție sporită pentru utilizator. Una dintre caracteristicile remarcabile ale dispozitivului este clasa de protecție IP65, care îl face complet rezistent la praf și la jeturi de apă, asigurând o funcționare fiabilă chiar și în medii industriale dure. Rezistența mecanică este garantată de clasa IK08, iar durata lungă de viață este asigurată de 3 milioane de cicluri de durabilitate mecanică. Dispozitivul poate fi utilizat într-un interval de temperatură de funcționare de la -25 °C la +70 °C, permițând o funcționare stabilă chiar și în condiții extreme. Stația de control este extrem de bine proiectată, având un buton bidirecțional și un buton de oprire de urgență cu diametrul de 30 mm. Butonul bidirecțional are o funcție bipolară, lent-rapid, atât în direcția de ridicare, cât și în cea de coborâre, iar forța necesară pentru acționare este de 31 N. Blocarea mecanică între butoane împiedică emiterea de comenzi conflictuale, sporind astfel siguranța. Butonul de oprire de urgență este echipat cu trei contacte NC (normal închise) și are o acțiune rapidă. Intrarea cablului se face printr-un manșon de cauciuc în trepte, potrivit pentru cabluri cu un diametru de 7-18 mm. Conexiunea electrică se realizează cu borne cu șurub care acceptă fire cu o secțiune transversală de 1×2,5 mm² sau 2×1,5 mm², cu sau fără capete de cablu. XACD24P3231 este compatibil cu supapa de control direcțional XEDS3231 și unitățile de oprire de urgență XENT1991. În ceea ce privește caracteristicile electrice, sunt de remarcat curentul termic convențional închis de 10 A pentru tipul XENT și de 16 A pentru tipul XEDS, precum și tensiunea nominală de izolare de 500 V (la gradul de poluare 3). Dispozitivul este potrivit și pentru aplicații de mare putere: poate comuta o putere de 2200 W AC-3 și AC-4 la 400 V și până la 3000 W în cazul AC-23B. Durata de viață electrică este de 1 milion de cicluri în modurile AC-3 și AC-4 la 400 V, cu o frecvență de comutare de <10 cicluri/minut. Poate fi protejat împotriva scurtcircuitelor cu o siguranță de tip aM de 6 A.
Schneider Electric Harmony XACD - XACD24P3231 date tehnice
Caracteristici generale
Familia de produse: Harmony XAC
Tipul produsului: Comutator dublu
Denumirea scurtă a produsului: XACD
Caracteristici tehnice
Tip stație de control: Dublu izolat
Material capac: Polipropilenă
Tip control: Intuitiv
Tip circuit: Circuit de transmisie a puterii
Design carcasă: Unitate completă gata de utilizare
Aplicație stație de control: Controlul motorului liftului cu 2 viteze
Tipul demarorului motorului: Comutator direcțional
Componența stației de control: 1 buton cu două direcții + 1 buton de oprire de urgență
Butoane de control
Tip buton de control: Buton de oprire de urgență cu diametrul de 30 mm și 3 operații de blocare NC
Primul buton de direcție: ridicare cu 2 poli, lent-rapid
Buton pentru a doua direcție: Coborâre 2 poli, lent-rapid
Compatibilitate produs: XEDS3231 pentru funcționarea comenzii direcționale, XENT1991 pentru oprire de urgență
Blocare mecanică: Cu blocare mecanică
Culoarea stației de control: Galben
Caracteristici electrice
Conectori - terminale:Terminale cu șurub, 1 x 2,5 mm² cu sau fără papuci de cablu, Terminale cu șurub, 2 x 1,5 mm² cu sau fără papuci de cablu
Curent termic convențional închis: 10 A pentru XENT, 16 A pentru XEDS
Tensiune nominală de izolare: 500 V (grad de poluare 3) conform IEC 60947-1, Contact oprire de urgență: 400 V (grad de poluare 3)
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1, contact de oprire de urgență 4 kV
Funcționarea contactului: Acțiune instantanee
Forță de acționare: 31 N
Protecție la scurtcircuit: Protecție cu siguranță de 6 A cu siguranță tip cartuș aM
Putere nominală de funcționare: 2200 W AC-3, 400 V conform IEC 60947-3 Anexa A, 2200 W AC-4, 400 V conform IEC 60947-3 Anexa A, 3000 W AC-23B, 400 V
Durată de viață electrică: 1.000.000 de cicluri AC-3, 2200 W, 400 V, frecvență de funcționare <10 cicluri/minut, factor de încărcare = 0,4, conform IEC 60947-3 Anexa A, 1.000.000 cicluri AC-4, 2200 W, 400 V, <10 cicluri/minut frecvență de funcționare, factor de încărcare = 0,4, conform IEC 60947-3 Anexa A
Caracteristici de protecție
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Durată de viață mecanică: 3.000.000 de cicluri
Condiții de mediu
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f = 10...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 70 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Caracteristici fizice
Intrare cablu: Manșon din cauciuc cu intrare în trepte 7...18 mm
Greutate netă: 0,42 kg
