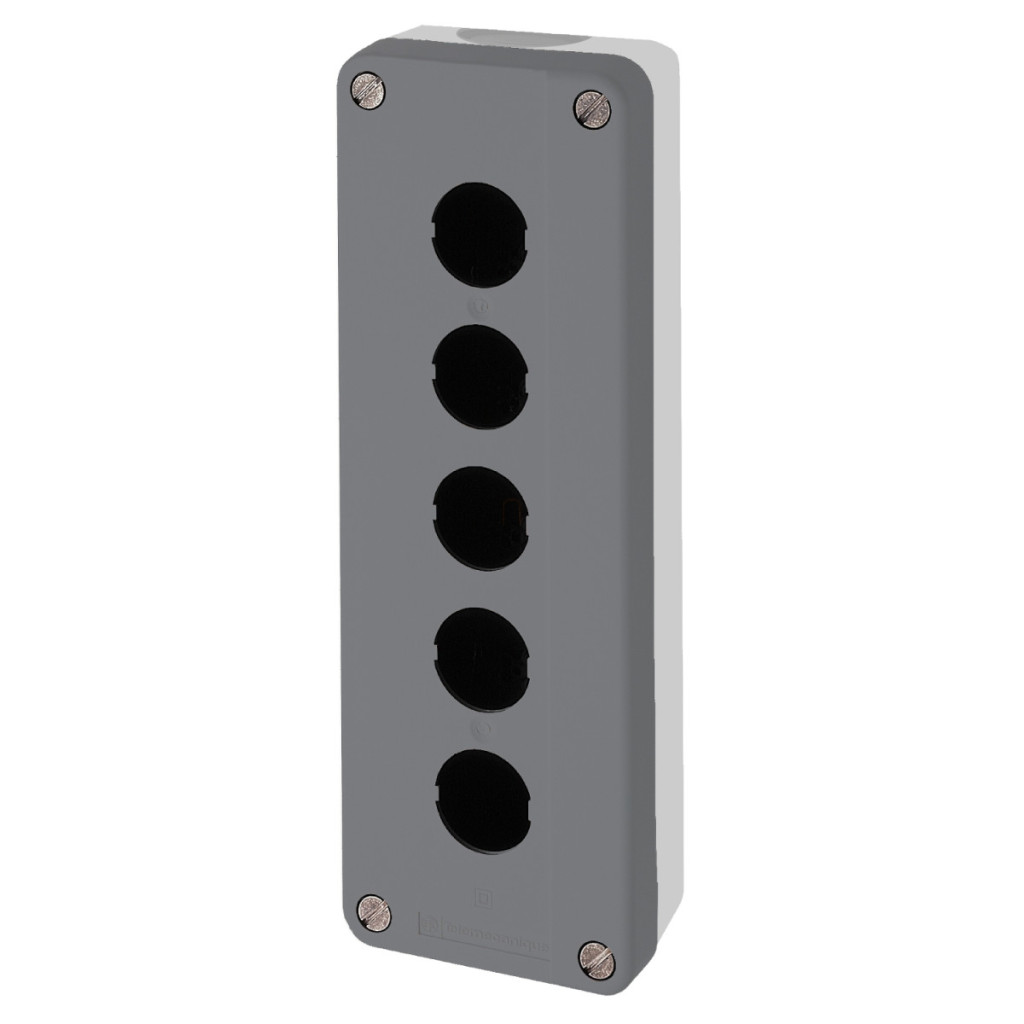

Schneider Electric Harmony XALD05H7 este o stație de control versatilă, goală, care reprezintă alegerea perfectă pentru aplicații în medii industriale. Această carcasă din polistiren cu capac gri închis (RAL 7016) și bază gri deschis (RAL 7035) este special concepută pentru a acomoda elemente de control și semnalizare de tip XB5 cu un diametru de 22 mm. Unitatea are 5 decupaje, fiind ideală pentru construirea de panouri de control multifuncționale. Harmony XALD05H7 se mândrește cu clase de protecție excepționale: IP66 (conform IEC 60529), IP67, IP69 și IP69K, ceea ce o face foarte rezistentă la praf, apă și spălare cu presiune înaltă. Această caracteristică este deosebit de valoroasă în medii în care echipamentele sunt curățate frecvent sau spălate cu un jet de apă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 metri. Dispozitivul este, de asemenea, conform cu standardele NEMA 13 și NEMA 4X și are protecție mecanică IK03 conform IEC 62262. Stația de control oferă opțiuni flexibile de instalare: poate fi montată atât din față, cât și din spate. Pentru intrarea cablurilor, există 2 deschideri ejectabile pentru intrarea cablurilor de 14 mm și 2 deschideri ejectabile pentru presetupe Pg 13 și conexiuni ISO M20 cu o capacitate de 12 mm. Produsul este proiectat pentru asamblare de către client, cu 1 rând orizontal și 5 rânduri verticale de deschideri. Dispozitivul poate fi utilizat și depozitat într-un interval larg de temperaturi, de la -40 °C la +70 °C, asigurând performanțe remarcabile chiar și în condiții de mediu extreme. Modelul XALD05H7 este certificat CSA și UL și respectă numeroase standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-5-5, UL 508 și alte câteva reglementări industriale.
Date tehnice Schneider Electric Harmony XALD05H7
Informații de bază
Familia de produse: Harmony XALD
Tipul produsului: Stație de control goală
Denumire scurtă a produsului: XALD
Utilizare prevăzută: Pentru elemente de comandă și semnalizare XB5 Ø 22 mm
Număr de decupaje: 5 decupaje
Caracteristici fizice
Culoare de bază: Gri deschis (RAL 7035)
Culoarea capacului: Gri închis (RAL 7016)
Material: Policarbonat
Intrare cablu: 2 deschideri ejectabile pentru intrare cablu, capacitate: 14 mm
2 orificii pentru presetupe Pg 13 și ISO M20, capacitate: 12 mm
Clasele de protecție
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Clasa de protecție NEMA: NEMA 13
NEMA 4X
Clasa de rezistență la impact IK: IK03 conform IEC 62262
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Instalare și utilizare
Metodă de asamblare: Pentru asamblare de către client
Număr de rânduri orizontale: 1
Număr de rânduri verticale: 5
Fixare bloc: Montare frontală
Montare posterioară
Cod combinație electrică: SR1, MF1, MF2, SR2, SF1, PF1, PF2, SF2, MR1, PR1
Grup principal: 5 decupaje
Grup de produse: UL-CSA gri
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40…70 °C
Temperatura ambiantă în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Standarde și certificări
Standarde: IEC 60947-5-1, IEC 60947-5-5, UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: CSA, UL
