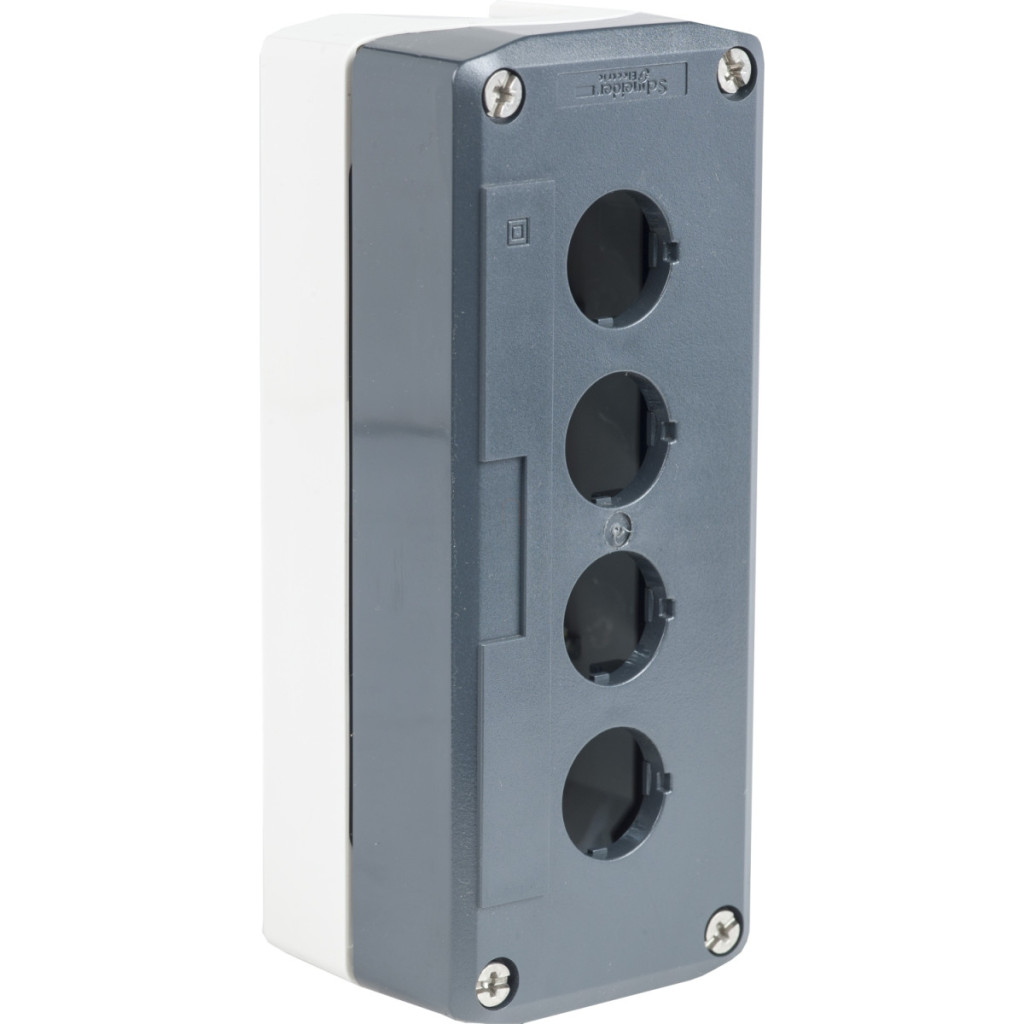

Schneider Electric Harmony XALD04H7 este o stație de control goală de înaltă calitate, concepută special pentru a acomoda unități de control și semnalizare XB5 Ø 22 mm. Această stație de control extrem de versatilă are 4 decupaje, permițând crearea de configurații diferite pentru aplicații industriale. Ca parte a gamei de produse Harmony XALD, are un design estetic în două tonuri, cu un capac gri închis (RAL 7016) și o bază gri deschis (RAL 7035). Întreaga structură este realizată din policarbonat, care oferă o rezistență mecanică și o durabilitate excelente chiar și în cele mai solicitante medii industriale. Stația de control bine proiectată poate găzdui o gamă largă de butoane și dispozitive de semnalizare, cum ar fi butoane, lumini indicatoare, comutatoare selector, butoane tip ciupercă și butoane de oprire de urgență, ceea ce o face o soluție extrem de versatilă pentru aplicații industriale de automatizare și control. Produsul oferă o protecție remarcabilă împotriva prafului și umezelii, dovadă fiind clasele de protecție IP66, IP67, IP69 și IP69K în conformitate cu IEC 60529. Această protecție permite utilizarea sa chiar și în medii în care se efectuează spălarea cu jet de apă la presiune înaltă (7000000 Pa) și temperatură de 55 °C de la o distanță de până la 0,1 metri. Intrarea cablului oferă o soluție flexibilă: sunt disponibile 2 deschideri detașabile pentru intrarea cablului cu o capacitate de prindere de 14 mm, precum și 2 deschideri detașabile pentru presetupe Pg 13 și dimensiunea ISO M20 cu o capacitate de prindere de 12 mm. Intervalul de temperatură de funcționare este extrem de larg, de la -40 °C la 70 °C, permițând o funcționare fiabilă chiar și în cele mai extreme condiții de mediu. Modelul XALD04H7 este certificat UL și CSA, confirmând că îndeplinește cerințele stricte de siguranță ale piețelor nord-americane. Produsul vine cu opțiuni de montare flexibile, permițând atât montarea frontală, cât și cea posterioară, în funcție de aplicația specifică. Decupajele sunt dispuse într-un rând orizontal și 4 rânduri verticale, oferind un aspect estetic și practic. Schneider Electric XALD04H7 este alegerea perfectă pentru medii care necesită o stație de control robustă, fiabilă și versatilă, care poate rezista la condiții industriale dure.
Date tehnice Schneider Electric Harmony XALD04H7
Caracteristici generale
Familia de produse: Harmony XALD
Tipul produsului: Stație de control goală
Denumire scurtă a produsului: XALD
Domeniu de aplicare: Pentru unități de comandă și semnalizare XB5 Ø 22 mm
Număr de decupaje: 4 decupaje
Caracteristici fizice
Culoare bază: Gri deschis (RAL 7035)
Culoare capac: Gri închis (RAL 7016)
Material: Policarbonat
Intrare cablu: 2 orificii detașabile pentru intrare cablu, capacitate de prindere: 14 mm
2 orificii detașabile pentru presetupe Pg 13 și ISO M20, capacitate de prindere: 12 mm
Protecție
Clasă de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Clasă de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK03 conform IEC 62262
Date de instalare și funcționare
Metodă de asamblare: Pentru asamblare de către client
Număr de rânduri orizontale: 1
Număr de rânduri verticale: 4
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Metodă de fixare: Fixare frontală
Fixare posterioară
Cod compoziție electrică: MR1, SR1, SR2, SF2, MF2, MF1, PF2, PR1, PF1, SF1
Condiții de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatura ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Standarde și certificări
Standarde: UL 508, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: CSA, UL
