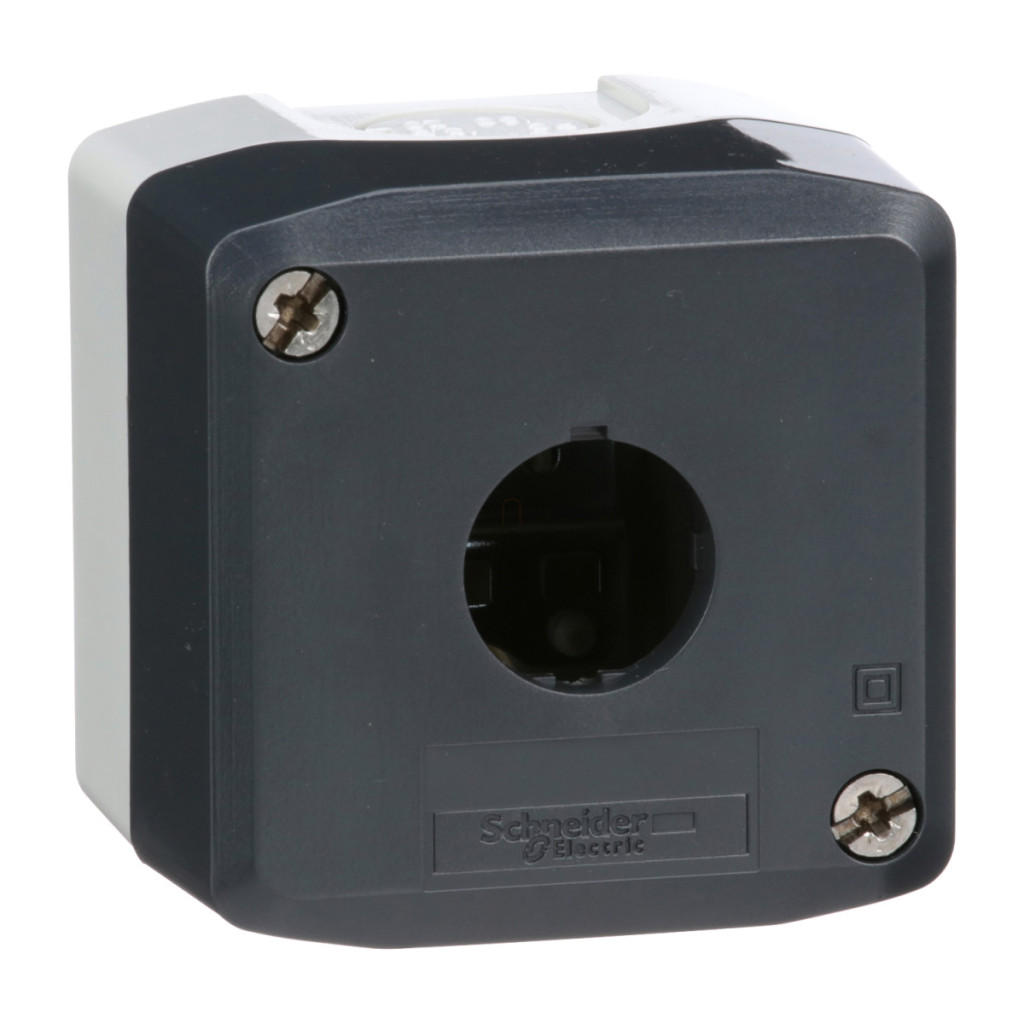

Carcasa pentru butonul fără funcție din seria Schneider Electric Harmony XALD XALD01H7 este o stație de control fiabilă, concepută pentru aplicații industriale profesionale. Această cutie de control fără funcție, special concepută, este compatibilă cu unitățile de control și semnalizare Schneider Electric XB5 Ø 22 mm, oferind o soluție extrem de versatilă pentru mediile industriale. Carcasa este disponibilă în două culori: capac gri închis (RAL 7016) și bază gri deschis (RAL 7035), oferind un aspect estetic și rezistând în același timp la rigorile mediilor industriale. Datorită materialului din policarbonat, oferă o rezistență mecanică și o durabilitate excelente chiar și în cele mai dure condiții. Carcasa XALD01H7 are o singură decupare de 22 mm care se potrivește perfect cu butoane, indicatoare luminoase și comutatoare standard. Intrarea cablului este flexibilă: are o deschidere detașabilă pentru intrarea cablului (capacitate de 14 mm) și două deschideri detașabile pentru presetupe Pg 13 și dimensiune ISO M20 (capacitate de 12 mm), ceea ce facilitează instalarea pentru diferite cerințe de cablare. XALD01H7 are clase de protecție remarcabile: IP66 conform IEC 60529, precum și IP67, IP69 și IP69K, care oferă o protecție excepțională împotriva prafului, apei și spălării cu presiune înaltă. Acestea sunt completate de clasele NEMA 13 și NEMA 4X și rezistența la impact IK03 conform IEC 62262. Produsul funcționează în mod fiabil la temperaturi extreme cuprinse între -40 °C și +70 °C, atât în depozitare, cât și în funcționare, ceea ce îl face potrivit pentru utilizare în aproape orice mediu industrial. O caracteristică deosebit de remarcabilă este rezistența sa la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m), ceea ce îl face potrivit pentru medii în care este necesară o curățare regulată și intensivă. Flexibilitatea instalării este sporită de faptul că carcasa XALD01H7 poate fi montată în două moduri: montare pe spate sau pe față. Produsul este certificat UL și CSA și respectă o serie de standarde internaționale, inclusiv IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-5-1 și UL 508. În carcasa XALD01H7 pot fi instalate diverse elemente de control, cum ar fi butoane, indicatoare luminoase, comutatoare, butoane tip ciupercă sau chiar butoane de oprire de urgență, ale căror dimensiuni detaliate sunt furnizate în fișa tehnică a produsului. Carcasa stației de control Schneider Electric XALD01H7 este alegerea ideală pentru mediile industriale în care este necesară o soluție fiabilă, durabilă și bine protejată pentru amplasarea elementelor de control.
Schneider Electric Harmony XALD - XALD01H7 - capac pentru buton, gol, 1 decupaj, Date tehnice UL/CSA
Caracteristici generale
Familia de produse: Harmony XALD
Tipul produsului: Stație de control goală
Denumirea prescurtată a produsului: XALD
Utilizare prevăzută: Pentru unități de comandă și semnalizare XB5 Ø 22 mm
Caracteristici fizice
Număr de decupaje: 1 decupaj
Culoare bază: Gri deschis (RAL 7035)
Culoare capac: Gri închis (RAL 7016)
Material: Policarbonat
Intrare cablu
1 orificiu detașabil pentru intrare cablu, capacitate: 14 mm
2 orificii detașabile pentru presetupe Pg 13 și ISO M20, capacitate: 12 mm
Grad de protecție
Clasă de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Protecție NEMA: NEMA 13, NEMA 4X
Rezistență la impact IK: IK03 conform IEC 62262
Informații suplimentare
Metodă de montare: Pentru instalare de către client
Număr de rânduri orizontale: 1
Număr de rânduri verticale: 1
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Montare bloc: Montare spate, Montare față
Parametri de mediu
Temperatură ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Protecție: TH
Standarde și certificări
IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, UL 508, JIS C8201-1 Certificări de produs: UL, CSA Dimensiuni Dimensiunea carcasei variază în funcție de tipul elementului de control instalat: Buton montat la nivel: 62 mm (2,44 in) Lumină indicatoare: 64 mm (2,52 in) Buton iluminat: 65,5 mm (2,6 in) 62 mm (2,44 in) Indicator luminos: 64 mm (2,52 in) Buton iluminat: 65,5 mm (2,58 in) Buton în relief: 66 mm (2,60 in)
Comutator selector: 80 mm (3,15 in)
Buton cu cap de buton: 91,5 mm (3,58 in)
Buton de blocare cu cap de buton și cheie pentru oprire de urgență: 115 mm (4,53 in) Comutator cu cheie: 105,5 mm (4,15 in)
