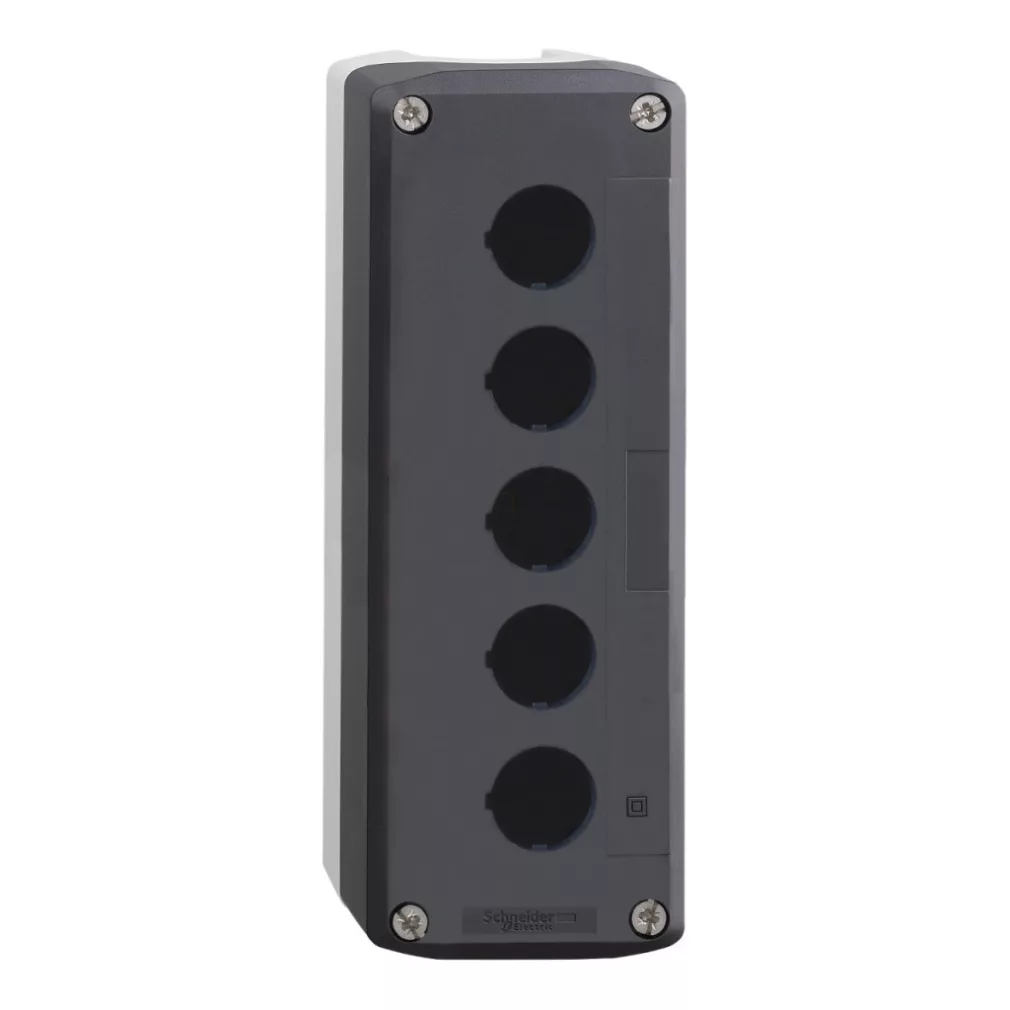

Stația de control goală XALD05 din gama Harmony XALD de la Schneider Electric este soluția ideală pentru găzduirea unităților de control și semnalizare utilizate în medii industriale. Această carcasă versatilă este special concepută pentru butoane și indicatoare luminoase XB5 cu un diametru de 22 mm și are în total 5 decupaje dispuse în șir. Harmony XALD05 are proprietăți de protecție remarcabile, care permit utilizarea sa chiar și în cele mai exigente medii industriale. Este conform cu clasele de protecție IP66, IP67, IP69 și IP69K conform IEC 60529, fiind complet rezistent la pătrunderea prafului și a apei. De remarcat în mod special este rezistența sa la spălarea cu apă sub presiune, suportând presiuni de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Carcasa este, de asemenea, conformă cu cerințele NEMA 13 și NEMA 4X și are un grad de rezistență la impact IK03 conform IEC 62262. Produsul are o bază de culoare gri deschis (RAL 7035) și un capac de culoare gri închis (RAL 7016), realizat din policarbonat, care oferă o rezistență mecanică și chimică excelentă. Intrarea cablului este flexibilă: are 2 deschideri detașabile pentru intrarea cablului cu o capacitate maximă de 14 mm, precum și 2 deschideri detașabile pentru presetupe Pg 13 și presetupe standard ISO M20 cu o capacitate maximă de 12 mm. Carcasa dispozitivului poate fi montată pe panoul din spate sau din față, permițând configurarea acestuia în funcție de cerințele de instalare. Stația de control Schneider Electric XALD05 poate fi utilizată cu o gamă largă de unități de control, inclusiv butoane convenționale, lumini indicatoare, butoane iluminate, butoane ridicate, comutatoare selector, butoane tip ciupercă, butoane tip ciupercă blocabile și comutatoare cu cheie. Este compatibilă cu codurile de compoziție electrică corespunzătoare (SR2, PR1, SR1, MR1, MF2, MF1, SF1, PF2, PF1, SF2), permițând crearea diverselor soluții de control. Produsul are o gamă extrem de largă de temperaturi de funcționare și depozitare: poate fi utilizat și depozitat între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme.
Schneider Electric Harmony XALD - Date tehnice XALD05
Caracteristici generale
Familia de produse: Harmony XALD
Tipul produsului sau componentului: Stație de control goală
Denumirea prescurtată a dispozitivului: XALD
Scopul produsului: Pentru unități de control și semnalizare XB5 Ø 22 mm
Număr de decupaje: 5 decupaje
Culoare bază: Gri deschis (RAL 7035)
Culoare capac: Gri închis (RAL 7016)
Material: Policarbonat
Intrare cablu și protecție
Intrare cablu: 2 orificii decupate pentru intrarea cablului, capacitate: 14 mm
2 orificii decupate pentru presetupe Pg 13 și ISO M20, capacitate: 12 mm
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Clasă de protecție IK: IK03 conform IEC 62262
Instalare și informații suplimentare
Metodă de asamblare: Pentru asamblare de către client
Număr de rânduri orizontale: 1
Număr de rânduri verticale: 5
Rezistență la spălare cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Fixare bloc: Fixare spate, fixare față
Cod compoziție electrică: SR2, PR1, SR1, MR1, MF2, MF1, SF1, PF2, PF1, SF2
Specificații de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Standarde
IEC 60947-5-1, IEC 60947-1, CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-5, JIS C8201-1
