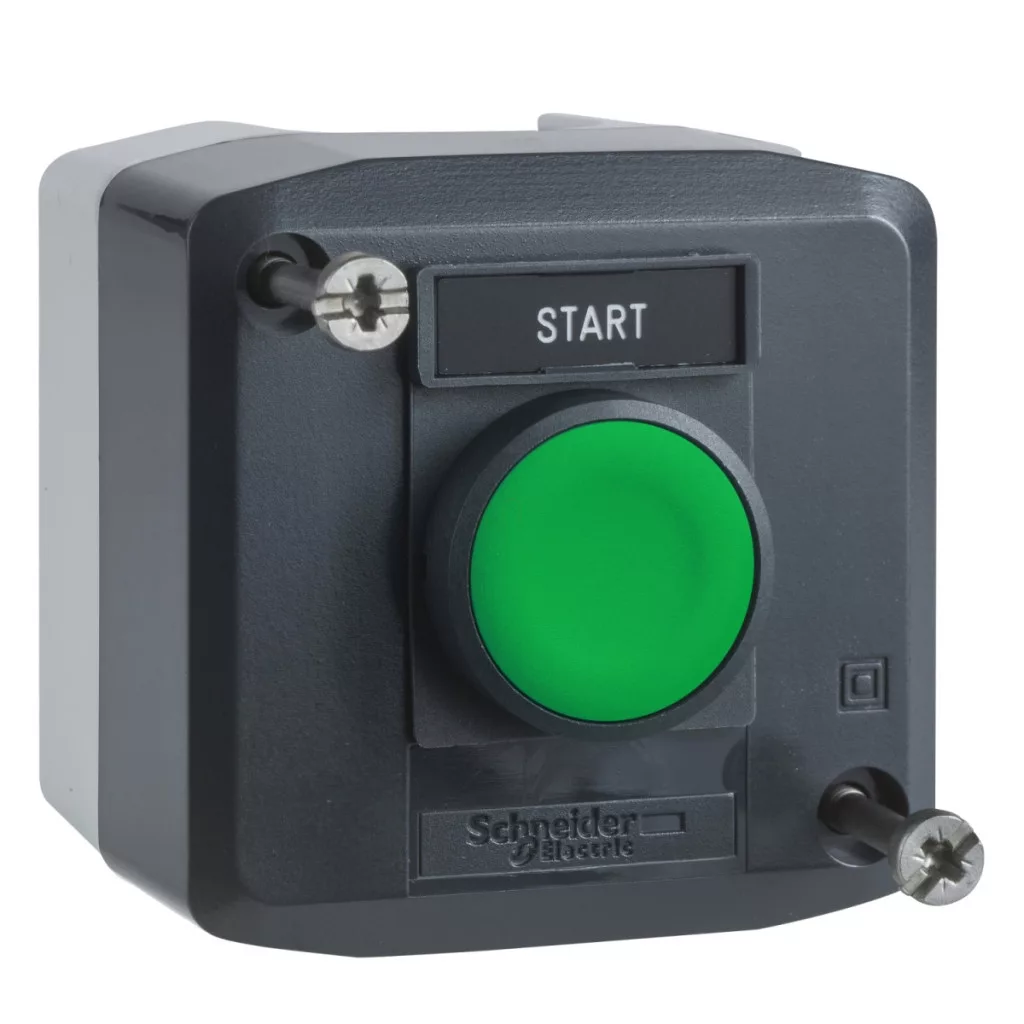

Butonul închis Schneider Electric Harmony XALD seria XALD101H29 oferă soluția perfectă pentru sarcini de control în medii industriale. Această stație de control completă este special concepută pentru o funcționare fiabilă și o durată lungă de viață, în special în aplicații în care designul robust și ușurința în utilizare sunt cerințe esențiale. Modelul XALD101H29 are un buton verde, încastrat, cu funcție și marcaj „START”. Butonul are un contact NO (normal deschis), fiind ideal pentru controlul funcțiilor de pornire. Carcasa dispozitivului este fabricată din policarbonat durabil, cu o bază de culoare gri deschis (RAL 7035) și un capac de culoare gri închis (RAL 7016). Butonul este de tip cu întrerupere lentă, ceea ce asigură comutarea electrică corespunzătoare. Butonul XALD este special conceput pentru unitățile de control și semnalizare Schneider Electric XB5 Ø 22 mm, asigurând aplicabilitatea universală în diverse medii industriale. Din punct de vedere tehnic, XALD101H29 are o serie de caracteristici demne de menționat. Dispozitivul oferă un nivel ridicat de protecție împotriva prafului și umezelii, dovadă fiind clasele de protecție IP66, IP67, IP69 și IP69K. În plus, este conform cu standardele NEMA 13 și NEMA 4X, fiind adecvat pentru utilizarea în medii industriale. Butonul are o cursă de acționare de 2,6 mm (până când contactul NO își schimbă starea electrică) și o cursă totală de 4,3 mm, cu o forță de acționare de 3,8 N. Are o durată de viață mecanică excepțională de până la 10 milioane de cicluri de comutare. Butonul poate fi utilizat la temperaturi ambientale cuprinse între -40 °C și +70 °C, ceea ce asigură o gamă largă de aplicații în diverse medii industriale. Dispozitivul este, de asemenea, rezistent la spălarea cu presiune înaltă, până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m. În ceea ce privește opțiunile de conectare, XALD101H29 este echipat cu terminale cu șurub care acceptă fire cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu sau fire cu o secțiune transversală de cel puțin 1 x 0,22 mm² fără capete de cablu, în conformitate cu IEC 60947-1. Cuplul de strângere este între 0,8 și 1,2 Nm. Carcasa dispozitivului are 1 deschidere detașabilă pentru intrarea cablului cu o capacitate de 14 mm, precum și 2 deschideri detașabile pentru presetupe Pg 13 și intrări ISO M20 cu o capacitate de 12 mm. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă. Protecția împotriva scurtcircuitelor poate fi asigurată de o siguranță de tip gG de 10 A, în conformitate cu IEC 60947-5-1. Tensiunea nominală de izolare este de 600 V (grad de poluare 3), iar tensiunea nominală de impuls este de 6 kV, în conformitate cu IEC 60947-1.
Schneider Electric Harmony XALD - XALD101H29 - buton cu carcasă, 1NO, 1 buton verde, etichetă „START” date tehnice
Caracteristici principale
Familia de produse: Harmony XALD
Tipul produsului sau al componentei: Stație de control completă
Denumirea scurtă a dispozitivului: XALD
Scopul produsului: Pentru unități de control și semnalizare XB5 Ø 22 mm
Aplicația stației de control: Funcție de pornire
Culoare bază: Gri deschis (RAL 7035)
Culoare capac: Gri închis (RAL 7016)
Material: Policarbonat
Profil de funcționare: 1 buton apăsat încastrat
Descrierea operatorilor: Verde „START” 1 NO
Compoziția stației de control: 1 buton apăsat, verde 1 NO Marcaj START
Locația marcajului: Marcaj pe suportul etichetei
Funcționarea contactului: Eliberare lentă
Caracteristici suplimentare
Intrare cablu: 1 orificiu detașabil pentru intrare cablu, capacitate: 14 mm
2 orificii detașabile pentru presetupe Pg 13 și ISO M20, capacitate: 12 mm
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Deschidere pozitivă: Niciuna
Cursă de acționare: 2,6 mm (fără schimbare a stării electrice)
4,3 mm (cursă completă)
Forță de acționare: 3,8 N fără schimbare a stării electrice
Durată de viață mecanică: 10.000.000 de cicluri Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 Nm conform IEC 60947-1
Formă cap șurub: Phillips, compatibil cu șurubelniță Philips 1
Phillips, compatibil cu șurubelniță Pozidriv 1
Fanta dreaptă, compatibilă cu șurubelnița plată Ø 4 mm
Fanta dreaptă, compatibilă cu șurubelnița plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Caracteristici electrice
[Ith] curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
[Ie] curent nominal de funcționare: 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Grad de protecție IK: IK03 conform IEC 62262 Standarde: JIS C8201-5-1, IEC 60947-5-5, IEC 60947-1, CSA C22.2 Nr. 14, UL 508, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1 Rezistență la vibrații: 5 gn (f= 12...500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
