Schneider Electric Harmony XALD - XALD222E - buton încastrat, 1 buton alb - 1 buton negru, 2NO+2NC, etichete cu săgeți sus și jos date tehnice
Caracteristici generale
Familia de produse: Harmony XALD
Tipul produsului sau componentului: Stație de control completă
Denumirea scurtă a dispozitivului: XALD
Scopul produsului: Pentru unități de control și semnalizare XB5 Ø 22 mm
Aplicație stație de control: Două funcții
Caracteristici de proiectare
Culoarea de bază a carcasei: Gri deschis (RAL 7035)
Culoarea capacului: Gri închis (RAL 7016)
Material: Policarbonat
Profil de funcționare: 2 butoane încastrate
Descrierea operatorilor: „Săgeată sus” albă 1 NO + 1 NC - „Săgeată jos” neagră 1 NO + 1 NC

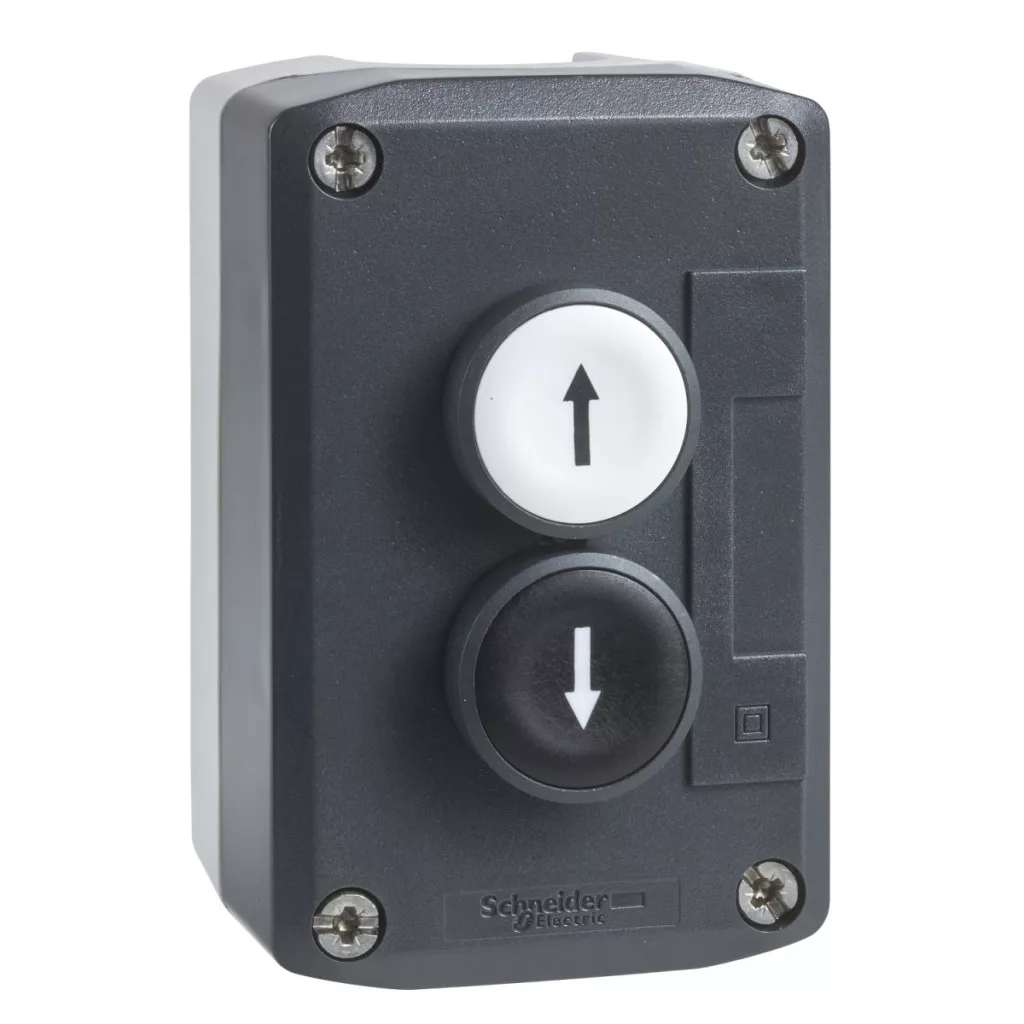

Componența stației de control: 1 buton încastrat, negru 1 NO + 1 NC, marcat cu o săgeată albă în jos, 1 buton încastrat, alb 1 NO + 1 NC, marcat cu o săgeată neagră în sus
Locația marcajului: Marcaj pe buton
Funcționarea contactului: Întrerupere lentă
Caracteristici tehnice
Intrare cablu: 2 orificii detașabile pentru intrare cablu, capacitate: 14 mm, 2 orificii detașabile pentru presetupe Pg 13 și ISO M20, capacitate: 12 mm
Protecție împotriva spălării cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Număr de poziții de control: 2
Număr de indicatoare luminoase: 0
Culoare marcaj: Marcaj negru pe capace albe, marcaj alb pe capace verzi, roșii sau negre Număr de butoane: 2 Deschidere pozitivă: în conformitate cu IEC 60947-5-1 Anexa K
Cursa de acționare: 1,5 mm (schimbare de stare electrică NC), 2,6 mm (schimbare de stare electrică NO), 4,3 mm (cursă completă)
Forță de acționare: 3,5 N schimbare de stare electrică NC, 3,8 N schimbare de stare electrică NO
Durată de viață mecanică: 10.000.000 de cicluri
Conexiuni - terminale
Conexiuni terminale: Terminal cu șurub, <= 2 x 1,5 mm² cu manșoane în conformitate cu IEC 60947-1, terminal cu șurub, >= 1 x 0,22 mm² fără manșoane în conformitate cu IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m în conformitate cu IEC 60947-1
Forma capului șurubului: Cruce compatibilă cu șurubelnița Philips 1, Cruce compatibilă cu șurubelnița Pozidriv 1, Compatibil cu șurubelniță plată Ø 4 mm, Compatibil cu șurubelniță plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A în conformitate cu IEC 60947-5-1
[Ith] curent termic convențional în aer liber: 10 A în conformitate cu IEC 60947-5-1
[Ui] tensiune nominală de izolare: 600 V (grad de poluare 3) în conformitate cu IEC 60947-1
[Uimp] tensiune nominală de impuls: 6 kV conform IEC 60947-1
[Ie] curent nominal de funcționare: 6 A la 120 V, AC-15, A600 în conformitate cu IEC 60947-5-1, 3 A la 240 V, AC-15, A600 în conformitate cu IEC 60947-5-1, 1,2 A la 600 V, AC-15, A600 în conformitate cu IEC 60947-5-1, 0,55 A la 125 V, DC-13, Q600 în conformitate cu IEC 60947-5-1, 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1, 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri în diverse condiții de încărcare, în conformitate cu IEC 60947-5-1 Anexa C
Mediu
Grad de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II în conformitate cu IEC 60536
Clasa de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 62262
Standarde
CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 12...500 Hz) în conformitate cu IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
