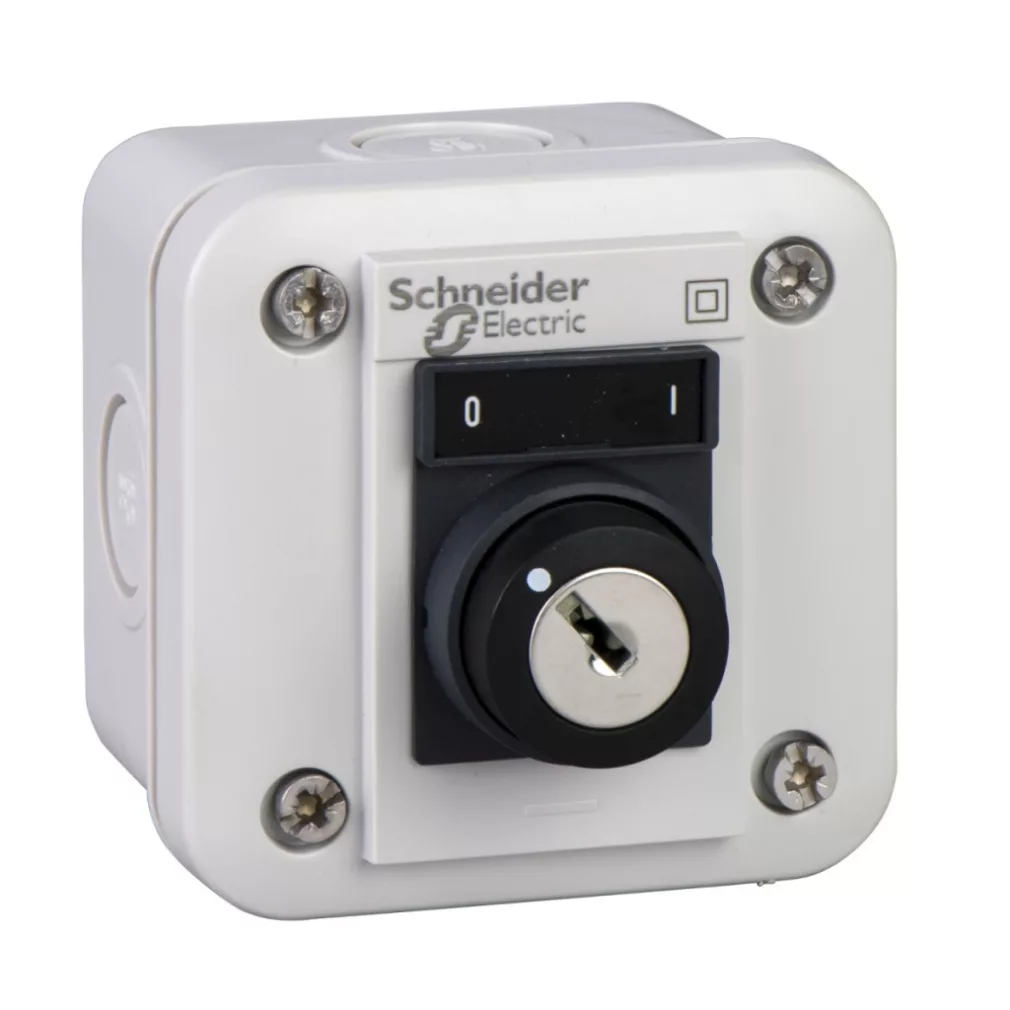

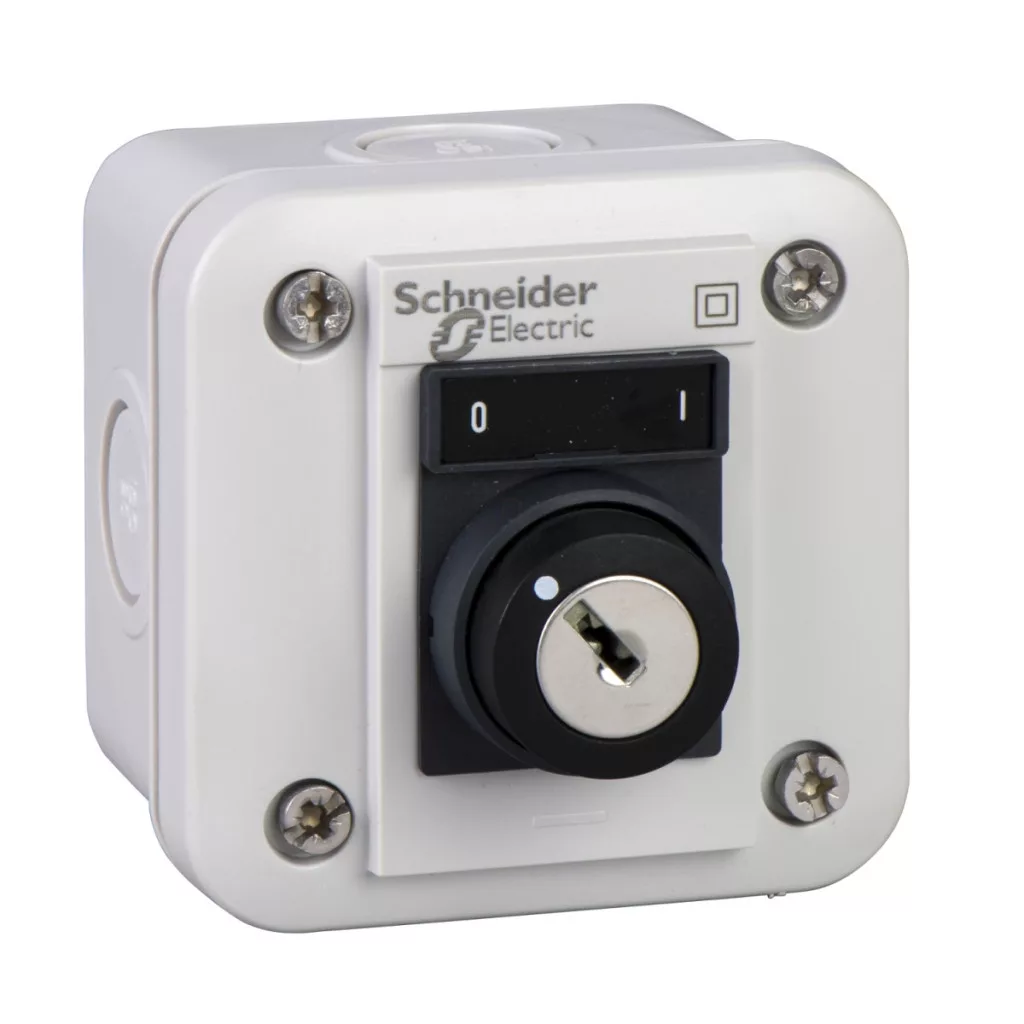

Stația de control cu comutator selector cu cheie Schneider Electric Harmony XALE seria XALE1441 este o componentă profesională industrială care oferă combinația optimă între fiabilitate și ușurință în utilizare. Această stație de control completă este ideală în special pentru aplicații în care este important să se împiedice accesul neautorizat sau să se asigure că modificările de funcții sunt efectuate numai de persoane autorizate. Produsul include un comutator selector cu cheie cu 2 poziții (O-I) marcate cu alb și 1 contact NO (normal deschis). Carcasa dispozitivului este de culoare gri deschis (RAL 7035) și este fabricată din ABS (acrilonitril butadien stiren), ceea ce asigură o durată lungă de viață și o protecție mecanică adecvată. Comutatorul cu cheie are o poziție fixă, iar cheia 455 poate fi scoasă din poziția din stânga. Gradul de protecție IP54 oferă o protecție adecvată împotriva prafului și stropirii cu apă, permițând utilizarea fiabilă a dispozitivului într-o varietate de medii industriale. Stația de control Harmony XALE XB7 este proiectată pentru unități de control și semnalizare cu Ø 22 mm. Conform specificațiilor tehnice, produsul are o tensiune de izolare de 250 V și o rezistență la impulsuri de 4 kV, în conformitate cu standardul IEC 60947-1. Curentul nominal de funcționare în diferite categorii de sarcină este de 0,1 A 250 V CC-13, 0,22 A 125 V CC-13, 0,3 A 240 V CA-14 și 0,6 A 120 V CA-14, în conformitate cu IEC 60947-5-1. Conexiunea funcționează cu întrerupere lentă. Fiabilitatea electrică a dispozitivului este excelentă: Λ <= 10^(-6) la 17 V și 5 mA, în conformitate cu IEC 60947-5-4. Protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip gG de 4 A. Instalarea produsului este facilitată de două orificii de intrare a cablurilor (capacitate maximă: 16 mm) și patru orificii detașabile de dimensiune ISO M20. În timpul instalării, trebuie luată în considerare gama de temperaturi a mediului de funcționare al produsului, care este între -25 și 55 °C, în timp ce în timpul depozitării acesta poate fi depozitat între -40 și 70 °C. Produsul are un grad de rezistență la impact IK05 conform IEC 62262 și aparține clasei de protecție la atingere II conform IEC 60536. Stația de control cu comutator cu cheie Schneider Electric XALE1441 este conformă cu o serie de standarde internaționale, inclusiv IEC 60947-5-1, IEC 62208, IEC 60947-5-5 și IEC 60947-1, asigurând o funcționare fiabilă și de înaltă calitate în medii industriale. Produsul este ideal pentru utilizarea în zone în care restricționarea accesului este importantă sau în care numai personalul calificat are dreptul să opereze echipamentul.
Schneider Electric Harmony XALE - XALE1441 - date tehnice comutator selector cheie stație de control
Caracteristici principale
Familia de produse: Harmony XALE
Tipul produsului: Stație de control completă
Denumirea scurtă a produsului: XALE
Utilizare prevăzută: Pentru unități de control și semnalizare XB7 Ø 22 mm
Aplicație stație de control: Funcție unică
Culoarea de bază a carcasei: Gri deschis (RAL 7035)
Culoarea capacului: Gri deschis (RAL 7035)
Material: ABS (acrilonitril butadien stiren)
Grad de protecție IP: IP54 conform IEC 60529
Componența stației de control
1 comutator selector cu cheie, poziție fixă 1 NO, marcaj alb O-I
Locația marcajului: Pe suportul de marcaj
Funcționarea contactului: Întrerupere lentă
Informații suplimentare
Intrare cablu: 2 orificii detașabile, capacitate: 16 mm
4 orificii detașabile pentru dimensiunea ISO M20
Număr cheie: 455
Poziție extragere cheie: Partea stângă
Deschidere pozitivă: Niciuna
Protecție la scurtcircuit: Siguranță de tip gG de 4 A conform IEC 60947-5-1
Caracteristici electrice
Tensiune nominală de izolație [Ui]: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri [Uimp]: 4 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]:
0,1 A 250 V, DC-13, R300 conform IEC 60947-5-1
0,22 A 125 V, DC-13, R300 conform IEC 60947-5-1
0,3 A 240 V, AC-14, D300 conform IEC 60947-5-1
0,6 A 120 V, AC-14, D300 conform IEC 60947-5-1
Fiabilitate electrică: Λ <= 10exp(-6) 17 V și 5 mA conform IEC 60947-5-4
Caracteristici de mediu
Grad de protecție: TC
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -25...55 °C
Clasă de protecție la atingere: Clasa II conform IEC 60536
Grad de protecție IK: IK05 conform IEC 62262
Standarde
IEC 60947-5-1
IEC 62208
IEC 60947-5-5
IEC 60947-1
