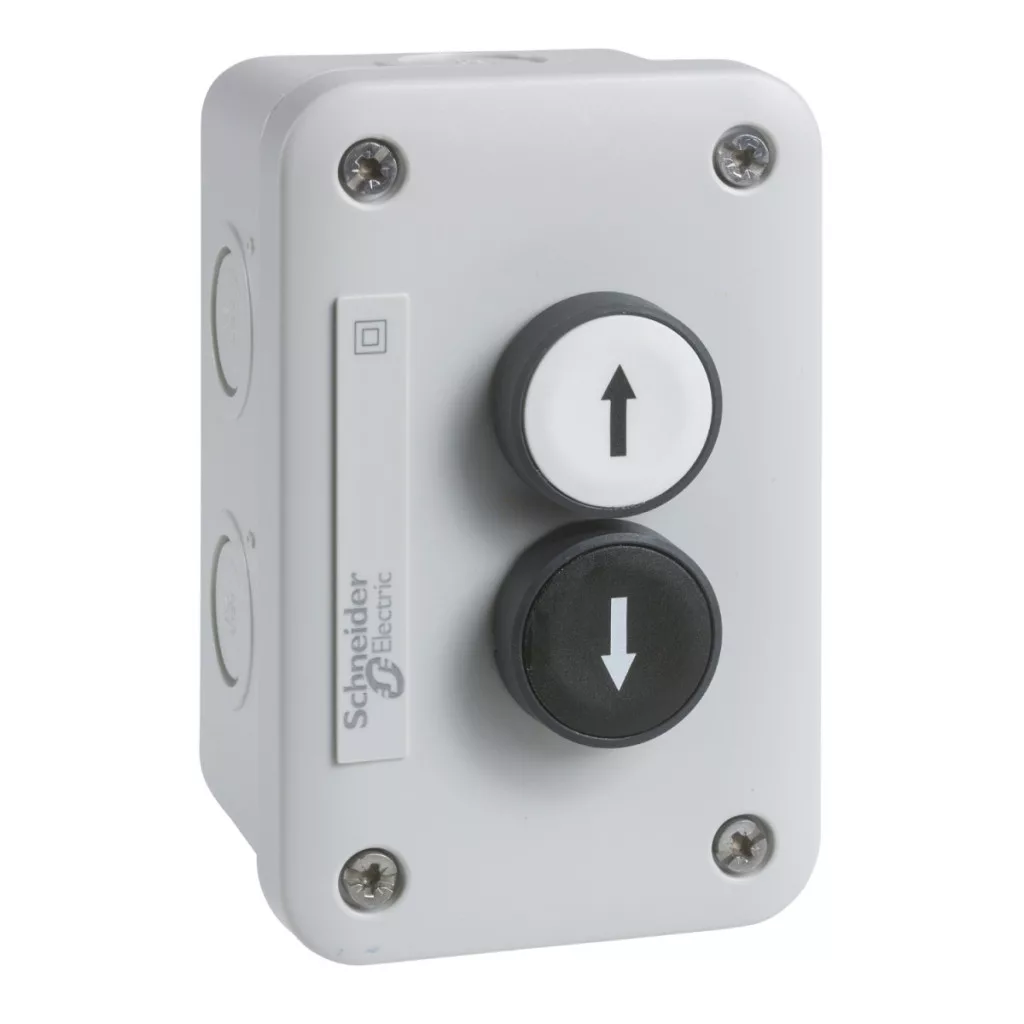

Stația de control XALE2221, parte a gamei de produse Harmony XALE de la Schneider Electric, este o soluție de control industrial profesională și fiabilă, ideală pentru o varietate de sarcini de control. Această unitate de control compactă, de culoare gri, a fost dezvoltată special pentru seria XB7 de unități de control și semnalizare cu un diametru de 22 mm, asigurând o compatibilitate largă în cadrul gamei de produse Schneider Electric. Modelul XALE2221 are două butoane: un buton alb marcat cu o săgeată neagră orientată în sus și un buton negru marcat cu o săgeată albă orientată în jos. Ambele butoane sunt încastrate, cu revenire prin arc și au 1-1 contacte NO (normal deschise). Butoanele sunt echipate cu contacte cu rupere lentă, care asigură o funcție de comutare precisă. Acest design este ideal pentru aplicații în care două funcții simple (de exemplu, mișcare în sus/în jos, comutare pornit/oprit) trebuie controlate de la o singură unitate de control compactă. Carcasa stației de control este fabricată din plastic ABS (acrilonitril butadien stiren), care are proprietăți mecanice și durabilitate excelente. Carcasa este de culoare gri deschis (RAL 7035), care se potrivește bine în mediile industriale. Unitatea are un grad de protecție IP54 în conformitate cu IEC 60529, care oferă protecție împotriva prafului și stropirii cu apă, făcându-l potrivit pentru utilizarea în medii industriale. În ceea ce privește rezistența mecanică, are un grad de protecție IK05 conform IEC 62262. Produsul are protecție de clasa II împotriva șocurilor electrice conform IEC 60536, ceea ce înseamnă o siguranță sporită pentru utilizatori. Intrarea cablurilor poate fi rezolvată în mod flexibil datorită punctelor de trecere pregătite pe carcasă. Dispozitivul are 2 puncte de intrare a cablului care pot acomoda cabluri cu un diametru maxim de 20 mm, precum și 6 puncte de conectare ISO M20. Fixarea este posibilă cu două orificii extinse de 3 mm x 5 mm. Informații detaliate despre dimensiunile produsului sunt disponibile pentru a vă ajuta să planificați cu precizie instalarea. Adâncimea de instalare variază în funcție de elementul de control utilizat: 69 mm (2,72 inci) cu un buton apăsat încastrat, 71 mm (2,79 inci) cu un buton apăsat proeminent și 74,5 mm (2,93 inci) cu un buton apăsat iluminat. În ceea ce privește parametrii electrici, XALE2221 are o tensiune nominală de izolare de 250 V (la gradul de poluare 3) în conformitate cu IEC 60947-1. Rezistența nominală la tensiune de impuls este de 4 kV. Curentul de funcționare în diferite categorii de sarcină este de 0,1 A la 250 V CC-13, 0,22 A la 125 V CC-13, 0,3 A la 240 V CA-14 și 0,6 A la 120 V CA-14, toate în conformitate cu IEC 60947-5-1. Fiabilitatea electrică este excelentă: Λ <= 10exp(-6) la 17 V și 5 mA, în conformitate cu IEC 60947-5-4. Protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip gG de 4 A, în conformitate cu IEC 60947-5-1. Dispozitivul are o temperatură de funcționare cuprinsă între -25...+55 °C și o temperatură de depozitare cuprinsă între -40...+70 °C, asigurând o aplicabilitate largă în diverse condiții de mediu.
Schneider Electric Harmony XALE - XALE2221 - stație de control buton alb 1 NO + buton negru 1 NO date tehnice
Caracteristici generale
Familia de produse: Harmony XALE
Tipul produsului sau al componentei: Stație de control completă
Denumirea scurtă a dispozitivului: XALE
Scopul produsului: Pentru unități de control și semnalizare XB7 Ø 22 mm
Aplicație stație de control: Două funcții
Culoarea de bază a carcasei: Gri deschis (RAL 7035)
Culoarea capacului: Gri deschis (RAL 7035)
Material: ABS (acrilonitril-butadien-stiren)
Nivel de protecție IP: IP54 conform IEC 60529
Componența stației de control
1 buton apăsat, negru, cu revenire prin arc, 1 NO, marcaj alb cu săgeată în jos
1 buton apăsat, alb, cu revenire prin arc, 1 NO, marcaj negru cu săgeată în sus
Locația marcajului: Pe butonul apăsat
Funcționarea contactului: Întrerupere lentă
Informații suplimentare
Intrare cablu: 2 orificii, capacitate de prindere: 20 mm
6 orificii pentru dimensiunea ISO M20
Marcaj: CE
Deschidere pozitivă: Niciuna
Protecție la scurtcircuit: Siguranță de tip 4 A gG conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri [Uimp]: 4 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]
0,1 A la 250 V, DC-13, R300 conform IEC 60947-5-1
0,22 A la 125 V, DC-13, R300 conform IEC 60947-5-1
0,3 A la 240 V, AC-14, D300 conform IEC 60947-5-1
0,6 A la 120 V, AC-14, D300 conform IEC 60947-5-1
Fiabilitate electrică: Λ <= 10exp(-6) la 17 V și 5 mA conform IEC 60947-5-4
Condiții de mediu
Grad de protecție: TC
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -25...55 °C
Clasă de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IK: IK05 conform IEC 62262
Standarde
IEC 62208
IEC 60947-5-1
IEC 60947-5-5
IEC 60947-1
