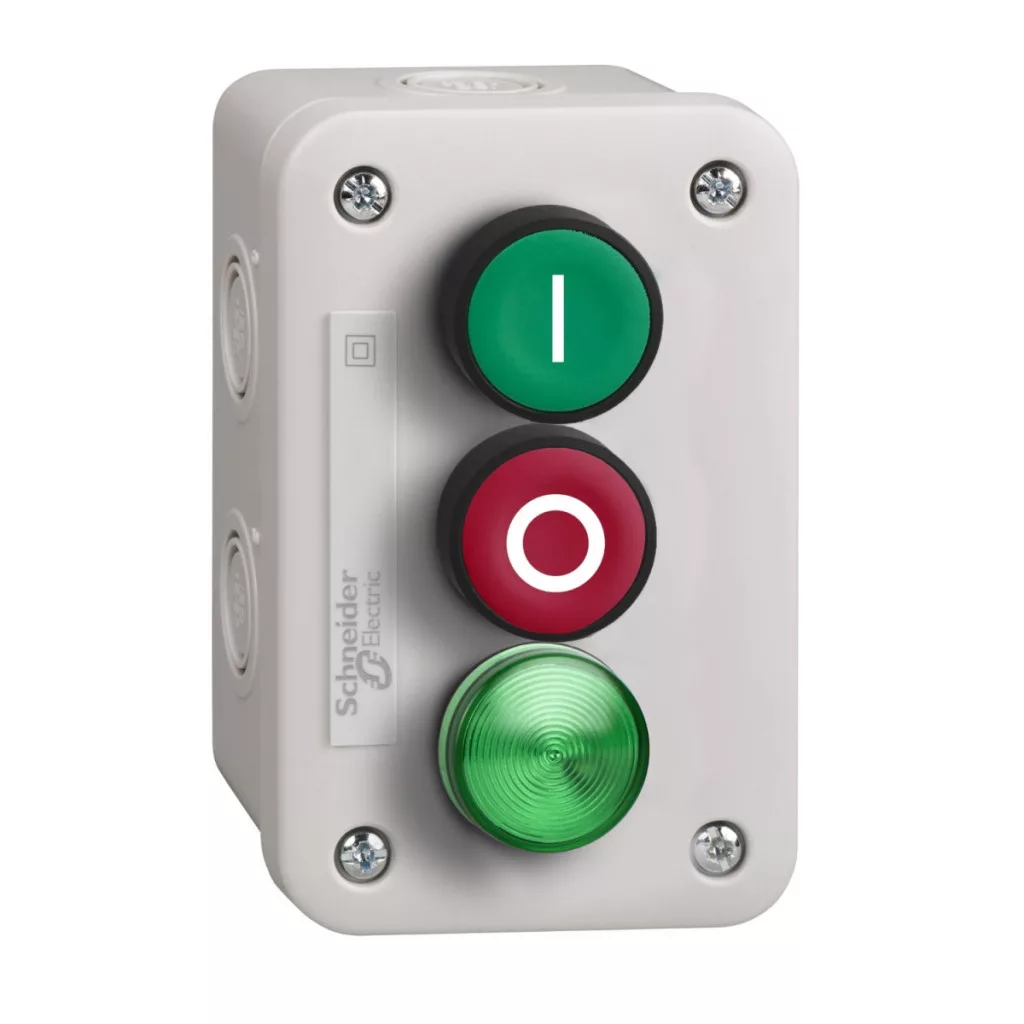

Stația de control XALE33V1M, parte a gamei de produse Schneider Electric Harmony XALE, oferă o soluție complexă de control pentru sarcinile de control necesare în mediile industriale. Această unitate de control completă cu trei funcții a fost dezvoltată special pentru elementele de control și semnalizare Harmony XB7 de 22 mm, fiind perfectă pentru sistemele Schneider Electric existente. Carcasa din ABS (acrilonitril butadien stiren) de culoare gri deschis (RAL 7035) asigură un design durabil și rezistent. Clasa de protecție IP54 oferă o protecție adecvată împotriva prafului și stropilor de apă, asigurând o funcționare fiabilă într-o varietate de medii industriale. Componentele principale ale stației de control sunt: un buton verde cu revenire prin arc, cu un contact 1NO și marcaj alb „I”; un buton roșu cu revenire prin arc, cu un contact 1NC și marcaj alb „O”; și un indicator luminos verde cu LED integrat. Dispozitivul funcționează la o tensiune nominală de alimentare de 230-240 V c.a. (în intervalul 195-264 V c.a.) și are un consum de curent mai mic de 20 mA. LED-ul integrat are o durată de viață extrem de lungă, de 80.000 de ore la tensiune nominală și o temperatură ambiantă de 25 °C. Contactele cu deschidere lentă asigură o funcționare fiabilă și sunt conforme cu apendicele K al IEC 60947-5-1 pentru deschidere pozitivă. Dispozitivul dispune, de asemenea, de protecție la scurtcircuit, care este implementată cu o siguranță de tip gG de 4 A. XALE33V1M are un interval de temperatură de funcționare de la -25 °C la 55 °C și un interval de temperatură de depozitare de la -40 °C la 70 °C. În ceea ce privește datele electrice, dispozitivul are o tensiune nominală de izolație de 250 V (grad de poluare 3) și o rezistență la supratensiune de 4 kV, în conformitate cu IEC 60947-1. Valorile nominale ale curentului de funcționare sunt: 0,1 A la 250 V (DC-13, R300), 0,22 A la 125 V (DC-13, R300), 0,3 A la 240 V (AC-14, D300) și 0,6 A la 120 V (AC-14, D300). Fiabilitatea electrică a dispozitivului este excelentă, λ <= 10^(-6) la 17 V și 5 mA. Intrarea cablului poate fi rezolvată în mod flexibil cu 2 deschideri detașabile cu o capacitate de 20 mm și 6 deschideri detașabile ISO M20. Fixarea se realizează prin două orificii de montare extinse detașabile cu dimensiuni de Ø 3 mm x 5 mm. Dispozitivul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-5-5, IEC 62208 și IEC 60947-1. Are o clasă de rezistență la impact de IK05 conform IEC 62262 și aparține clasei II de protecție a contactelor electrice conform IEC 60536.
Schneider Electric Harmony XALE - XALE33V1M - stație de control cu pb verde 1NO+ pb roșu 1NC + indicator LED verde 230..240V date tehnice
Caracteristici principale
Familia de produse: Harmony XALE
Tipul produsului sau componentului: Stație de control completă
Denumire scurtă a dispozitivului: XALE
Scopul produsului: Pentru unități de control și semnalizare XB7 Ø 22 mm
Aplicație stație de control: Trei funcții
Culoarea de bază a carcasei: Gri deschis (RAL 7035)
Culoarea capacului: Gri deschis (RAL 7035)
Material: ABS (acrilonitril-butadien-stiren)
Grad de protecție IP: IP54 conform IEC 60529
Componența stației de control
1 buton apăsat, verde, cu revenire prin arc 1 NO, marcat cu I alb
1 buton apăsat, roșu, cu revenire prin arc 1 NC, marcat cu O alb
1 indicator luminos
Locația marcajului: Marcaj pe buton
Funcționarea contactului: Deschidere lentă
Sursă de lumină: LED integrat
[Us] tensiune nominală de alimentare: 230...240 V c.a.
Informații suplimentare
Intrare cablu: 2 orificii, capacitate: 20 mm
6 orificii detașabile pentru ISO M20
Marcaj: CE
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Protecție la scurtcircuit: siguranță tip cartuș 4 A tip gG conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 250 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de rezistență la impulsuri: 4 kV conform IEC 60947-1
[Ie] curent nominal de funcționare:
0,1 A la 250 V, DC-13, R300 conform IEC 60947-5-1
0,22 A la 125 V, DC-13, R300 conform IEC 60947-5-1
0,3 A la 240 V, AC-14, D300 conform IEC 60947-5-1
0,6 A la 120 V, AC-14, D300 conform IEC 60947-5-1
Fiabilitate electrică: Λ <= 10exp(-6) la 17 V și 5 mA conform IEC 60947-5-4
Tip semnal: Continuu
Culoarea sursei de lumină: Verde
Limite tensiune de alimentare: 195...264 V c.a.
Consum de curent: <= 20 mA
Durată de viață: 80.000 ore la tensiunea nominală și 25 °C
Caracteristici de mediu
Protecție: TC
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -25...55 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IK: IK05 conform IEC 62262
Standarde:
IEC 60947-5-1
IEC 60947-5-5
IEC 62208
IEC 60947-1
Emisie electromagnetică: Clasa B conform IEC 55011
Dimensiuni
Înălțimea stației de control: În funcție de tipul XALE:
Buton apăsat încastrat: 69 mm
Buton apăsat proeminent: 71 mm
Buton iluminat: 74,5 mm
Lampă de semnalizare: 71 mm
Oprire de urgență fără cheie: 89,5 mm
Comutator selector cu mâner standard: 84,5 mm
Comutator cu cheie: 100 mm
