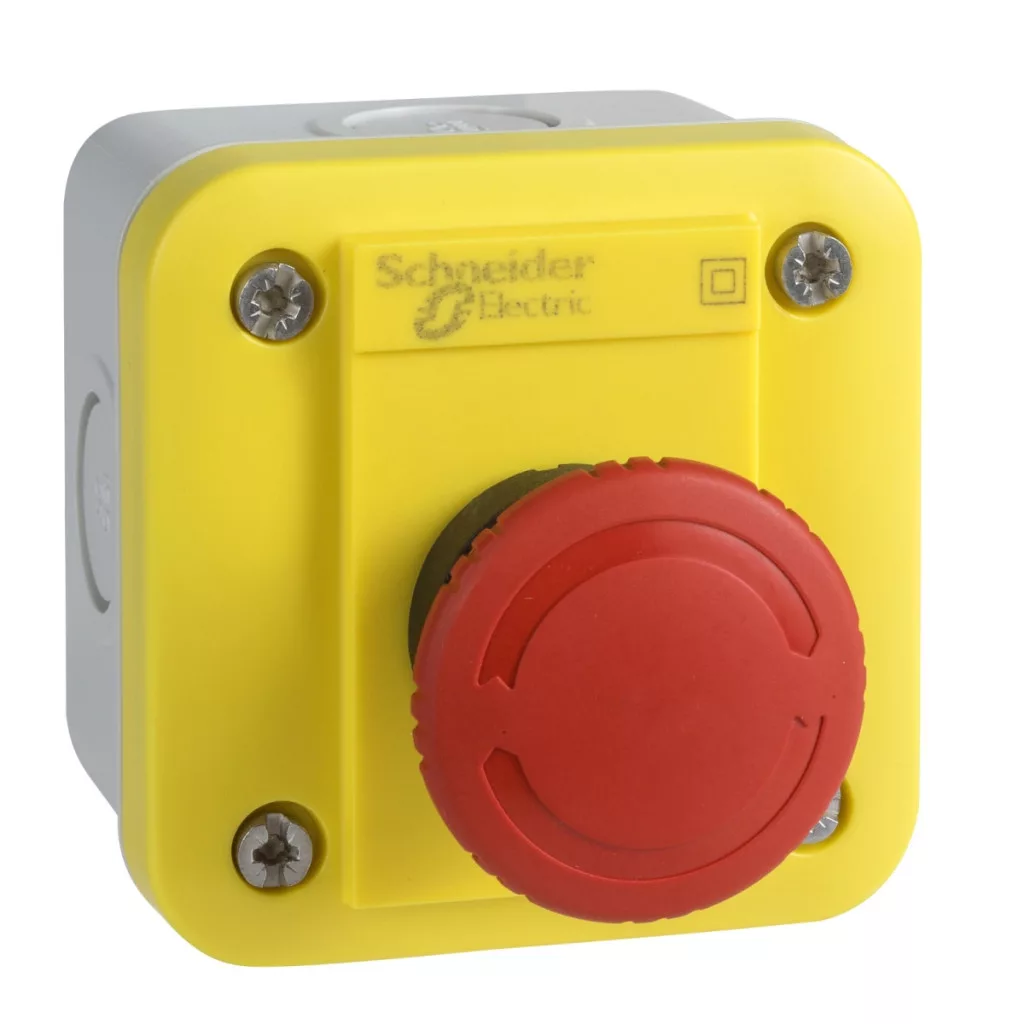

Stația de control Schneider Electric Harmony XALE seria XALEK1701 oferă o soluție compactă și fiabilă pentru funcțiile de oprire de urgență în medii industriale. Acest produs este special conceput pentru unitățile de control și semnalizare XB7 cu diametrul de 22 mm, pentru a asigura oprirea imediată și eficientă de urgență în situații critice. Stația de control XALEK1701 are o bază de culoare gri deschis (RAL 7035) și un capac de culoare galben intens (RAL 1021), asigurând o vizibilitate ridicată în orice mediu industrial. Carcasa este fabricată din ABS (acrilonitril butadien stiren), care oferă o rezistență mecanică și chimică excelentă. Dispozitivul are protecție IP54 conform IEC 60529, oferind o protecție adecvată împotriva prafului și stropirii cu apă. Elementul principal al stației de control este un buton roșu cu cap de blocare, care este echipat cu un contact NC (normal închis) și are o acțiune de deschidere lentă. Intrarea cablului XALEK1701 poate fi rezolvată în mod flexibil prin 2 orificii cu o capacitate maximă de 16 mm și 4 orificii suplimentare de dimensiunea ISO M20. Produsul are o deschidere pozitivă în conformitate cu IEC 60947-5-1 Anexa K, care asigură o funcționare sigură. Protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip 4A gG în conformitate cu IEC 60947-5-1. Produsul are o tensiune nominală de izolație de 250 V (grad de poluare 3) și o tensiune nominală de impuls de 4 kV în conformitate cu IEC 60947-1. Curentul nominal de funcționare este specificat în mai multe categorii de comutare: 0,1 A pentru 250 V CC-13, 0,22 A pentru 125 V CC-13, 0,3 A pentru 240 V CA-14 și 0,6 A pentru 120 V CA-14, toate în conformitate cu IEC 60947-5-1. XALEK1701 are o gamă largă de temperaturi de funcționare: poate fi utilizat între -25 °C și +55 °C, iar temperatura de depozitare este între -40 °C și +70 °C. În ceea ce privește protecția împotriva șocurilor electrice, produsul este clasificat în clasa II conform IEC 60536, iar în ceea ce privește protecția mecanică, este clasificat IK05 conform IEC 62262. Fiabilitatea sa electrică este Λ <= 10exp(-6) la 17 V și 5 mA, conform IEC 60947-5-4. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 62208, IEC 60947-5-1, IEC 60947-1 și IEC 60947-5-5. Dispozitivul are marcajul CE, care certifică conformitatea cu directivele europene.
Schneider Electric Harmony XALE - XALEK1701 - stație de control cu funcție de oprire de urgență - 1 NC date tehnice
Date generale
Familia de produse: Harmony XALE
Tipul produsului: Stație de control completă
Denumirea scurtă a produsului: XALE
Utilizare prevăzută: Pentru unități de control și semnalizare XB7 Ø 22 mm
Aplicație stație de control: Funcție de oprire de urgență
Caracteristici fizice
Culoare bază: Gri deschis (RAL 7035)
Culoare capac: Galben (RAL 1021)
Material: ABS (acrilonitril butadien stiren)
Grad de protecție IP: IP54 conform IEC 60529
Compoziția stației de control: 1 buton cu cap ciupercă, roșu, cu blocare 1 NC
Funcționarea contactului: Deschidere lentă
Date de conectare
Intrare cablu: 2 orificii, capacitate: 16 mm
4 orificii de dimensiune ISO M20
Date electrice
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Protecție la scurtcircuit: Siguranță de tip 4 A gG în conformitate cu IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 4 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]:
0,1 A la 250 V, DC-13, R300 conform IEC 60947-5-1
0,22 A la 125 V, DC-13, R300 conform IEC 60947-5-1
0,3 A la 240 V, AC-14, D300 conform IEC 60947-5-1
0,6 A la 120 V, AC-14, D300 conform IEC 60947-5-1
Fiabilitate electrică: Λ <= 10exp(-6) 17 V și 5 mA conform IEC 60947-5-4
Condiții de mediu
Grad de protecție: TC
Temperatura ambiantă de depozitare: -40…70 °C Temperatura ambiantă de funcționare: -25…55 °C Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IK: IK05 conform IEC 62262
Certificate și standarde
Marcaj: CE
Standarde: IEC 62208, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-5
Dimensiuni
Dimensiunile variază în funcție de configurație:
Pentru taste fără buton de oprire de urgență: 81,5 mm (3,21 inci)
