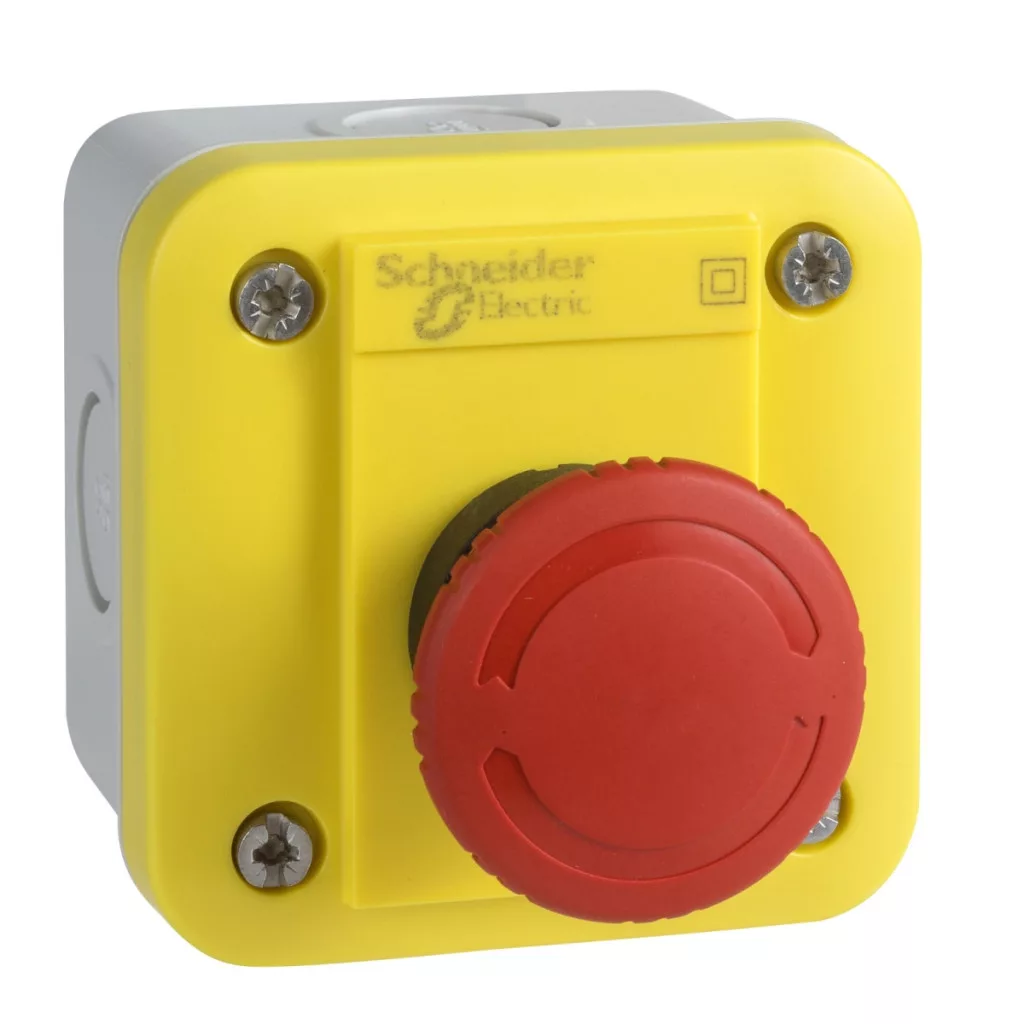

Stația de control completă XALEK1702 din familia de produse Schneider Electric Harmony XALE merită o atenție specială în domeniul aplicațiilor industriale de control și siguranță. Această unitate cu carcasă din plastic galben, dotată cu funcție de oprire de urgență, este o componentă industrială de înaltă calitate care asigură o funcționare fiabilă în aplicații critice. Elementul central al stației de control este butonul de oprire de urgență cu cap de ciupercă roșu de 40 mm, care are o funcție de blocare și contacte 1NO+1NC. Designul compact și construcția robustă a dispozitivului îl fac ideal pentru utilizarea în medii industriale unde siguranța este o prioritate absolută. Modelul Schneider Electric XALEK1702 are protecție IP54 în conformitate cu IEC 60529, oferind o protecție adecvată împotriva prafului și stropilor de apă. Carcasa dispozitivului are o bază de culoare gri deschis (RAL 7035) și un capac galben (RAL 1021), ceea ce face ca unitatea de oprire de urgență să fie clar vizibilă de la distanță. Din punct de vedere tehnic, XALEK1702 are o serie de caracteristici avantajoase. Dispozitivul este fabricat din material ABS (acrilonitril butadien stiren), care are proprietăți mecanice și durabilitate excelente. Intrarea cablului este flexibilă: există 2 deschideri detașabile pentru cabluri de până la 16 mm și 4 deschideri detașabile pentru conexiuni ISO M20. Contactele sunt de tip slow-break, iar dispozitivul are deschidere pozitivă în conformitate cu anexa K la IEC 60947-5-1. Protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip gG de 4 A, în conformitate cu IEC 60947-5-1. Tensiunea nominală de izolare este de 250 V (grad de poluare 3) în conformitate cu IEC 60947-1, iar tensiunea nominală de impuls este de 4 kV în conformitate cu același standard. Valorile curentului nominal de funcționare în diferite moduri de funcționare sunt: 0,1 A la 250 V DC-13, R300; 0,22 A la 125 V CC-13, R300; 0,3 A la 240 V CA-14, D300; și 0,6 A la 120 V CA-14, D300, toate în conformitate cu IEC 60947-5-1. Stația de control Schneider Electric XALEK1702 este proiectată în principal pentru unități de control și semnalizare XB7 Ø 22 mm. Dispozitivul este ușor de instalat, având două orificii de montare (Ø 3 mm x 5 mm) în partea din spate a carcasei. Produsul are marcajul CE, care garantează conformitatea cu standardele europene. Dispozitivul oferă, de asemenea, o fiabilitate electrică remarcabilă: Λ <= 10exp(-6) la 17 V și 5 mA, în conformitate cu standardul IEC 60947-5-4. În ceea ce privește parametrii de mediu, este important de menționat că intervalul de temperatură de funcționare este între -25 °C și +55 °C, în timp ce intervalul de temperatură de depozitare este între -40 °C și +70 °C. De asemenea, are un grad de rezistență la impact IK05 conform IEC 62262 și aparține clasei II de protecție electrică la atingere conform IEC 60536.
Schneider Electric Harmony XALE - XALEK1702 - stație de control cu funcție de oprire de urgență - 1 NO + 1 NC date tehnice
Caracteristici principale
Familia de produse: Harmony XALE
Tipul produsului: Stație de control completă
Denumirea scurtă a dispozitivului: XALE
Utilizare prevăzută: Pentru unități de control și semnalizare XB7 Ø 22 mm
Aplicație stație de control: Funcție de oprire de urgență
Culoare bază: Gri deschis (RAL 7035)
Culoare capac: Galben (RAL 1021)
Material: ABS (acrilonitril-butadien-stiren)
Grad de protecție IP: IP54 conform IEC 60529
Componența stației de control
1 buton cu cap de ciupercă, roșu, cu blocare 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Caracteristici suplimentare
Intrare cablu: 2 orificii detașabile, capacitate maximă: 16 mm
4 orificii detașabile pentru dimensiunea ISO M20
Număr de poziții de control: 1
Număr de indicatoare luminoase: 0
Deschidere pozitivă: Conform standardului IEC 60947-5-1, anexa K
Număr de butoane: 0
Număr de comutatoare selector: 0
Protecție la scurtcircuit: Siguranță de tip gG de 4 A conform IEC 60947-5-1
Număr de comutatoare cu cheie: 0
Tensiune nominală de izolare [Ui]: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 4 kV conform IEC 60947-1
Parametri de funcționare
Curent nominal de funcționare [Ie]:
0,1 A la 250 V, DC-13, R300 conform IEC 60947-5-1
0,22 A la 125 V, DC-13, R300 conform IEC 60947-5-1
0,3 A la 240 V, AC-14, D300 conform IEC 60947-5-1
0,6 A la 120 V, AC-14, D300 conform IEC 60947-5-1
Fiabilitate electrică: Λ <= 10exp(-6) la 17 V și 5 mA conform IEC 60947-5-4
Număr de butoane tip ciupercă: 1
Condiții de mediu
Grad de protecție: TC
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -25…55 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IK: IK05 conform IEC 62262
Standarde
IEC 60947-1
IEC 60947-5-1
IEC 62208
IEC 60947-5-5
Dimensiuni
Stația de control are dimensiuni diferite pentru configurații diferite. Pentru versiunea cu buton de oprire de urgență, proiecția este de 81,5 mm (3,21 in).
Unitatea are 2 orificii de montare alungite (Ø 3 mm x 5 mm / Ø 0,12 in x 0,20 in).
