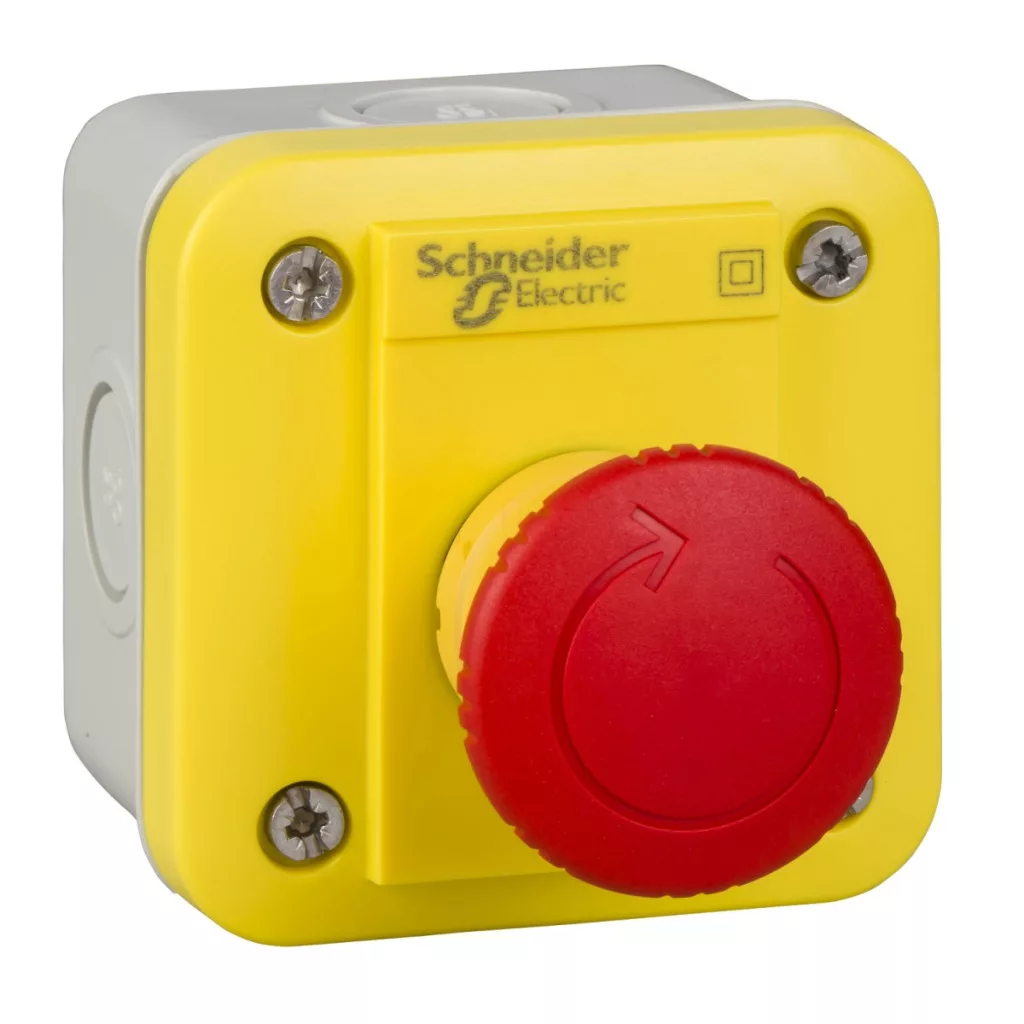

Stația de control XALEK178F din seria Harmony XALE de la Schneider Electric este o unitate de control industrială profesională concepută în principal pentru a asigura funcții de oprire de urgență. Această stație de control completă este proiectată pentru unități de control și semnalizare XB7 cu diametrul de 22 mm și reprezintă soluția perfectă pentru aplicații în care siguranța este esențială. XALEK178F dispune de un buton roșu de oprire de urgență cu acțiune de declanșare și 2 contacte NC (normal închise). Butonul de oprire de urgență are o acțiune de rupere lentă, ceea ce garantează o fiabilitate și o siguranță excelente. Unitatea are o deschidere pozitivă, care respectă IEC 60947-5-1 Anexa K. Fiabilitatea electrică este excelentă, după cum indică valoarea Λ <= 10^(-6) la 17 V și 5 mA, conform IEC 60947-5-4. Carcasa stației de control este de culoare gri deschis (RAL 7035) cu un capac galben strălucitor (RAL 1021), care subliniază importanța funcției de oprire de urgență. Carcasa este fabricată din ABS (acrilonitril butadien stiren), care oferă o rezistență mecanică și termică excelentă. Carcasa dispozitivului are protecție IP54 conform IEC 60529 și rezistență la impact IK05 conform IEC 62262. Aceste caracteristici asigură rezistența dispozitivului la pătrunderea prafului și umezelii, precum și la impactul mecanic. Mulți dintre parametrii electrici ai XALEK178F îndeplinesc cele mai înalte standarde industriale. Tensiunea nominală de izolare este de 250 V (sub gradul de poluare 3) conform IEC 60947-1, în timp ce tensiunea nominală de impuls este de 4 kV. Valorile nominale ale curentului de funcționare sunt: 0,1 A la 250 V CC-13, 0,22 A la 125 V CC-13, 0,3 A la 240 V CA-14 și 0,6 A la 120 V CA-14, toate în conformitate cu IEC 60947-5-1. Protecția la scurtcircuit este asigurată de o siguranță de tip gG de 4 A. Dispozitivul aparține clasei de protecție la atingere II conform IEC 60536. Stația de control funcționează în mod fiabil în diverse condiții de mediu. Intervalul de temperatură de funcționare este între -25 °C și +55 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Tratamentul de protecție este de tip TC. Intrarea cablului este flexibilă: 2 deschideri detașabile cu o capacitate de prindere de 16 mm și 4 deschideri detașabile de dimensiunea ISO M20. Pentru montare sunt disponibile două orificii de montare detașabile, alungite (Ø 3 mm x 5 mm). Conform desenelor dimensionale, stația de control echipată cu comutatorul de oprire de urgență are o proiecție de 93,85 mm (3,69 inci). Stația de control Schneider Electric XALEK178F este alegerea ideală pentru mediile industriale în care este necesară o funcție de oprire de urgență fiabilă. Utilizarea sa este recomandată în special pe liniile de producție, panourile de control ale mașinilor, în zonele periculoase și în toate locurile în care o opțiune de oprire de urgență rapidă și fiabilă este o cerință de siguranță. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 62208, IEC 60204-1, IEC 60947-1, IEC 60947-5-5 și IEC 60947-5-1, ceea ce garantează o funcționare sigură și standardizată în orice mediu industrial.
Schneider Electric Harmony XALE - XALEK178F - stație de control cu funcție de oprire de urgență - resetare prin rotire - 2 NC date tehnice
Caracteristici principale
Familia de produse: Harmony XALE
Tipul produsului: Stație de control completă
Denumirea scurtă a dispozitivului: XALE
Scopul produsului: Pentru unități de control și semnalizare XB7 Ø 22 mm
Aplicația stației de control: Funcție de oprire de urgență
Caracteristici fizice
Culoarea de bază a capacului: Gri deschis (RAL 7035)
Culoarea capacului: Galben (RAL 1021)
Material: ABS (acrilonitril-butadien-stiren)
Grad de protecție IP: IP54 conform IEC 60529
Grad de protecție IK: IK05 conform IEC 62262
Componența stației de control: 1 buton roșu de oprire de urgență, acționare prin eliberare 2 NC
Acționare contact: Deschidere lentă
Cablare și instalare
Intrare cablu: 2 orificii detașabile, capacitate de prindere: 16 mm
4 orificii detașabile de dimensiune ISO M20
Caracteristici electrice
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Protecție la scurtcircuit: Siguranță de tip gG de 4 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 250 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 4 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]:
0,1 A la 250 V, DC-13, R300 conform IEC 60947-5-1
0,22 A la 125 V, DC-13, R300 conform IEC 60947-5-1
0,3 A la 240 V, AC-14, D300 conform IEC 60947-5-1
0,6 A la 120 V, AC-14, D300 conform IEC 60947-5-1
Fiabilitate electrică: Λ <= 10^(-6) 17 V și 5 mA conform IEC 60947-5-4
Condiții de mediu
Grad de protecție: TC
Temperatura ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -25...55 °C
Clasa de protecție la atingere: Clasa II conform IEC 60536
Standarde
IEC 62208
IEC 60204-1
IEC 60947-1
IEC 60947-5-5
IEC 60947-5-1
Dimensiuni
Proeminența modelului cu buton de oprire de urgență: 93,85 mm (3,69 inci)
