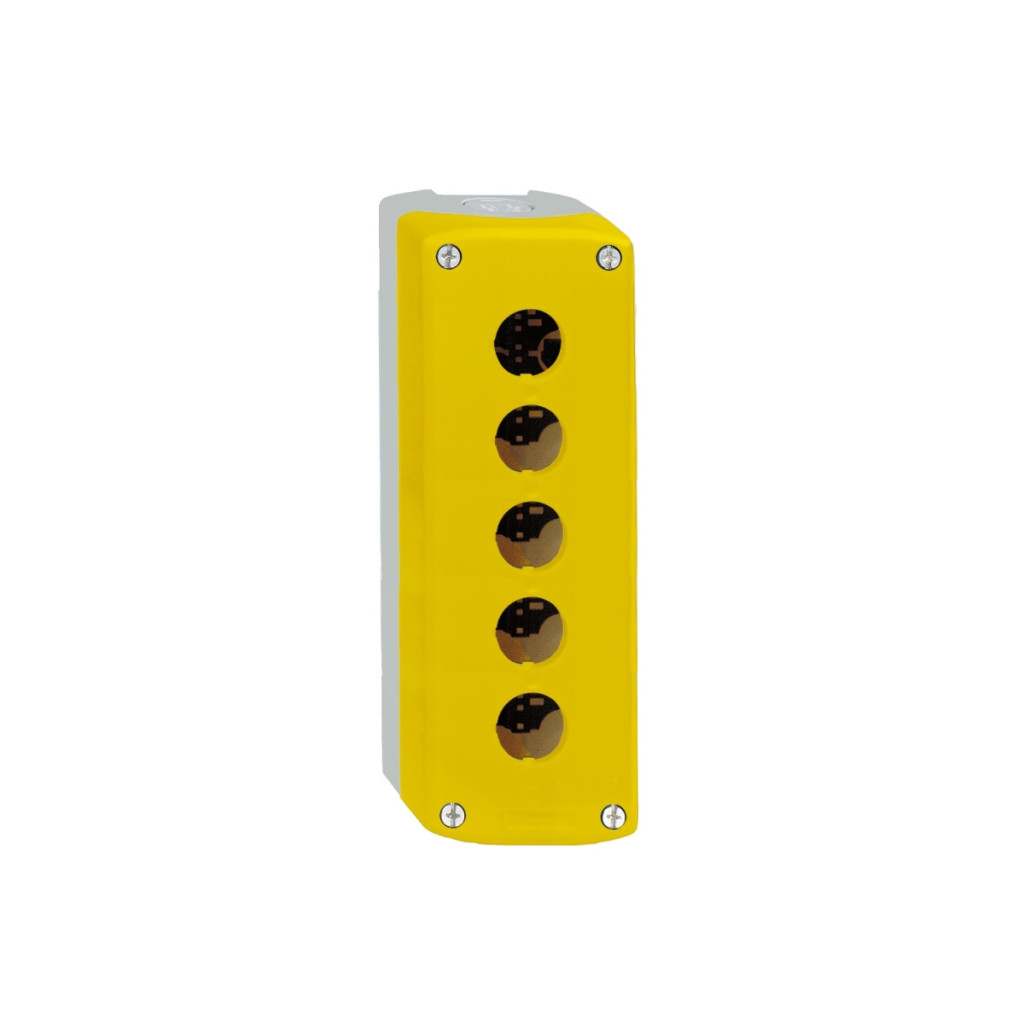

Stația de control goală XALK05 din gama de produse Harmony XALK de la Schneider Electric este o carcasă versatilă concepută pentru medii industriale, în special pentru implementarea funcțiilor de oprire de urgență și a altor funcții de control. Această cutie de control din plastic galben de înaltă calitate are 5 decupaje care permit instalarea diverselor elemente de control în sistemele de automatizare industrială. Stația de control XALK05 este proiectată în principal pentru elemente de control și semnalizare XB5 cu diametrul de 22 mm, fiind alegerea perfectă pentru implementarea funcțiilor de oprire de urgență și oprire de avarie. Carcasa este fabricată din policarbonat, care oferă o rezistență mecanică și o durabilitate excelente chiar și în medii industriale. Culoarea de bază a carcasei este gri deschis (RAL 7035), în timp ce capacul este de un galben atrăgător (RAL 1021), asigurând vizibilitatea clară a dispozitivelor de control de urgență. XALK05 are parametri de protecție remarcabili: niveluri de protecție IP66, IP67, IP69 și IP69K în conformitate cu IEC 60529, ceea ce înseamnă că este complet rezistent la praf și la jeturi de apă de înaltă presiune. Carcasa are, de asemenea, rezistență la impact IK03 în conformitate cu IEC 62262. Produsul este, de asemenea, clasificat NEMA 13 și NEMA 4X, ceea ce îl face ideal pentru medii industriale în care este probabil să fie prezent ulei, apă, praf sau agenți de curățare puternici. O caracteristică deosebit de importantă este faptul că poate fi curățat cu un aparat de spălat cu presiune înaltă la o presiune de până la 7.000.000 Pa și o temperatură de 55 °C de la o distanță de 0,1 metri, ceea ce îl face ideal pentru utilizarea în industria alimentară sau în alte medii în care igiena este esențială. Stația de control XALK05 poate fi montată în mod flexibil: poate fi atașată la panoul din spate sau din față. Sunt disponibile două opțiuni de intrare a cablurilor: 2 orificii pentru presetupe Pg 13 și dimensiune ISO M20 (pentru cabluri cu un diametru maxim de 12 mm) și 2 orificii pentru intrare cablu (pentru cabluri cu un diametru maxim de 14 mm). Carcasa poate fi utilizată într-un interval larg de temperaturi: este potrivită atât pentru depozitare, cât și pentru funcționare între -40 și 70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Stația de control este, de asemenea, conformă cu categoria de supratensiune II conform IEC 60536, ceea ce oferă o siguranță suplimentară. În carcasa goală pot fi instalate diverse elemente de control, cum ar fi butoane, indicatoare luminoase, comutatoare sau butoane de oprire de urgență. Fișa tehnică a produsului conține instrucțiuni detaliate de dimensionare pentru adâncimile necesare instalării diverselor elemente de control: buton (62 mm), indicator luminos (64 mm), buton luminos (65,5 mm), buton proeminent (66 mm), comutator selector (80 mm), buton cu manetă (91,5 mm), buton de oprire de urgență cu manetă blocabilă cu cheie (115 mm) și comutator cu cheie (105,5 mm). Această gamă largă de opțiuni permite adaptarea carcasei XALK05 la o mare varietate de sarcini de control în automatizarea industrială.
Schneider Electric Harmony XALK - XALK05 - Carcasă pentru buton de oprire de urgență, galbenă, goală, 5 decupaje Date tehnice
Caracteristici generale
Familia de produse: Harmony XALK
Tipul produsului: Stație de comandă goală
Denumirea scurtă a produsului: XALK
Domeniu de aplicare: Pentru elemente de comandă și semnalizare XB5 Ø 22 mm
Aplicație stație de comandă: Funcție oprire de urgență, Funcție oprire de urgență
Caracteristici fizice
Număr de decupaje: 5 decupaje
Culoarea de bază a carcasei: Gri deschis (RAL 7035)
Culoarea capacului: Galben (RAL 1021)
Material: Policarbonat
Intrare cablu: 2 decupaje pentru intrare cablu, capacitate de prindere: 14 mm
2 decupaje pentru presetupe Pg 13 și ISO M20, capacitate de prindere: 12 mm
Caracteristici de protecție
Protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Protecție IK: IK03 conform IEC 62262
Protecție NEMA: NEMA 13
NEMA 4X
Caracteristici suplimentare
Tip de montare: Montabil de către client
Număr de rânduri orizontale: 1
Număr de rânduri verticale: 5
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Montare bloc: Montare spate
Montare față
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Standarde
UL 508
IEC 60947-5-1
IEC 60947-1
IEC 60947-5-4
JIS C8201-5-1
IEC 60947-5-5
CSA C22.2 Nr. 14
JIS C8201-1
