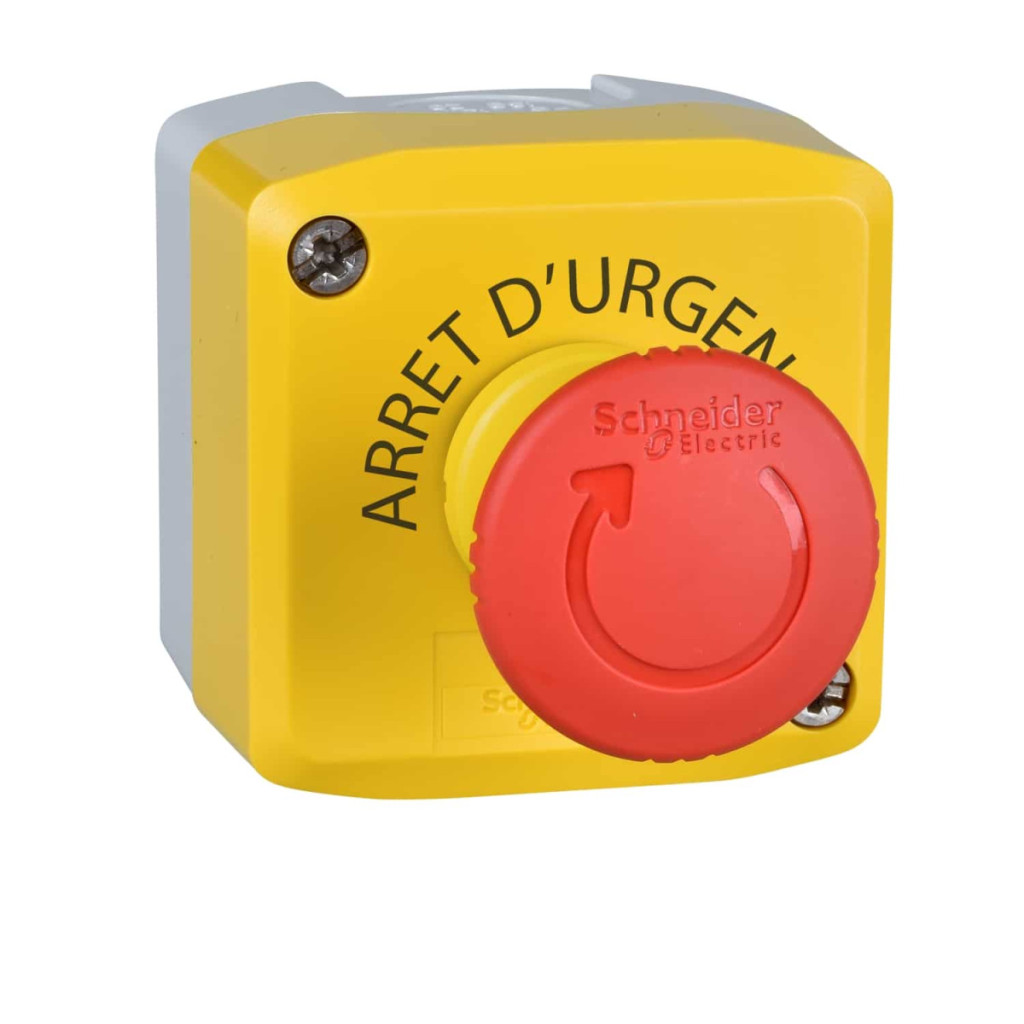

XALK178F, parte a gamei de produse Harmony XALK de la Schneider Electric, este o stație completă de butoane de urgență de calitate profesională, care oferă o protecție excepțională chiar și în cele mai exigente medii industriale. Acest buton roșu de 40 mm cu capac galben, încorporat într-o carcasă din plastic, este conceput în principal pentru funcții de oprire de urgență și respectă cele mai stricte norme de siguranță. Produsul se caracterizează prin rezistența mecanică excelentă și funcționarea fiabilă. Carcasa din policarbonat are clase de protecție IP66, IP67, IP69 și IP69K, ceea ce permite utilizarea dispozitivului în medii în care sunt prezente jeturi de apă de înaltă presiune sau chiar echipamente de spălare de înaltă presiune. Dispozitivul poate rezista la presiuni de până la 7.000.000 Pa la o temperatură de 55 °C de la o distanță de 0,1 m. Clasa de rezistență la impact IK03 sporește și mai mult fiabilitatea. Clasele NEMA 13 și NEMA 4X garantează, de asemenea, o protecție excelentă pe piețele din America de Nord. Dispozitivul de oprire de urgență XALK178F are 2 contacte NC (normal închise) și se resetează prin rotire pentru eliberare. Contactele sunt realizate din aliaj de argint (Ag/Ni), care are proprietăți electrice excepționale. Dispozitivul utilizează principiul deschiderii pozitive, care este conform cu anexa K a IEC 60947-5-1 și asigură deschiderea fiabilă a contactelor, chiar și în cazul în care acestea se blochează. Valori ale curentului de funcționare pe categorii: pentru AC-15, 3 A la 240 V, 6 A la 120 V, 1,2 A la 600 V, iar pentru DC-13, 0,1 A la 600 V, 0,27 A la 250 V, 0,55 A la 125 V. Valoarea curentului termic convențional este de 10 A. Dispozitivul are o tensiune nominală de izolare de 600 V (grad de poluare 3) și o tensiune nominală de rezistență la impulsuri de 6 kV conform IEC 60947-1. Durata de viață mecanică este de 300.000 de cicluri, în timp ce durata de viață electrică poate fi de până la 1.000.000 de cicluri în diverse condiții de încărcare. Forța de acționare a butonului cu cap ciupercă este de 44 N, iar cursa sa de acționare este de 1,5 mm (pentru schimbarea electrică a stării contactelor NC) și 4,3 mm (cursă completă). Conectarea se realizează cu borne cu șurub și este compatibilă cu cabluri cu o secțiune maximă de 2 x 1,5 mm² (cu conector de cablu) sau o secțiune minimă de 1 x 0,22 mm² (fără conector de cablu). Designul capului șurubului permite utilizarea șurubelnițelor Philips nr. 1, Pozidriv nr. 1 și șurubelnițelor plate de 4 mm și 5,5 mm, cu un cuplu de strângere de 0,8-1,2 N·m.
Schneider Electric Harmony XALK - XALK178F - buton de urgență închis, galben, 1 cap de buton roșu, rotire pentru eliberare, 2NC, fără inscripție Date tehnice
Caracteristici principale
Familia de produse: Harmony XALK
Tipul produsului sau componentului: Stație de control completă
Denumirea scurtă a dispozitivului: XALK
Scopul produsului: Pentru unități de control și semnalizare XB5 Ø 22 mm
Aplicația stației de control: Funcție de oprire de urgență, funcție de oprire de urgență
Culoare bază: Gri deschis (RAL 7035)
Culoare capac: Galben (RAL 1021)
Material: Policarbonat
Profil dispozitiv de control: 1 buton cu cap ciupercă
Descriere dispozitiv de control: Roșu, nemarcat, 2 NC
Resetare: Eliberare rotativă
Compoziția stației de control: 1 buton cu cap de ciupercă Ø 40 mm, roșu, 2 NC, nemarcat
Funcționarea contactului: Întrerupere lentă
Caracteristici suplimentare
Intrare cablu: 1 decupaj pentru intrare cablu cu diametru de 0-14 mm, 2 decupaje pentru canale de cablu Pg 13 și ISO M20 cu diametru de 0-12 mm
Rezistență la spălare cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Număr de poziții de comandă: 1
Număr de indicatoare luminoase: 0
Număr de butoane: 0
Deschidere pozitivă: În conformitate cu anexa K la IEC 60947-5-1
Cursă de acționare: 1,5 mm (schimbare electrică a stării NC), 4,3 mm (cursă completă)
Forță de acționare: 44 N Număr de comutatoare selector: 0 Durată de viață mecanică: 300.000 de cicluri Conexiune - terminale: Terminal cu șurub, capăt de cablu <= 2 x 1,5 mm², conform IEC 60947-1, Terminal cu șurub, >= 1 x 0,22 mm² fără capăt de cablu, conform IEC 60947-1 Număr de comutatoare cu cheie: 0 Cuplu de strângere: 0,8-1,2 N.m conform IEC 60947-1 Forma capului șurubului: Compatibilă cu șurubelnița Philips 1, compatibilă cu șurubelnița Pozidriv 1, compatibilă cu șurubelnița plată Ø 4 mm, compatibilă cu șurubelnița plată Ø 5,5 mm Material contact: Aliaj de argint (Ag/Ni) Protecție la scurtcircuit: siguranță de tip 10 A gG conform IEC 60947-5-1 Curent termic convențional de răcire cu aer liber: 10 A conform IEC 60947-5-1 Număr de butoane tip ciupercă: 1 Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Curent nominal de funcționare
3 A 240 V, AC-15, A600 conform IEC 60947-5-1
6 A 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică
1.000.000 de cicluri, AC-15, 2 A la 230 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, AC-15, 3 A la 120 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, AC-15, 4 A la 24 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, DC-13, 0,2 A la 110 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 de cicluri, DC-13, 0,5 A la 24 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
Fiabilitate electrică
Λ < 10exp(-6) 5 V, 1 mA conform IEC 60947-5-4
Λ < 10exp(-8) 17 V, 5 mA conform IEC 60947-5-4
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Protecție IP
IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Clasă de protecție IK: IK03 conform IEC 62262
Standarde
IEC 60204-1, IEC 60947-5-1, IEC 60364-5-53, ISO 13850, CSA C22.2 Nr. 14, UL 508, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-1, UL 60947-5-1, UL 60947-5-5, UL 60947-1
Rezistență la vibrații
5 gn (f= 12...500 Hz) conform IEC 60068-2-6
Rezistență la impact
30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
