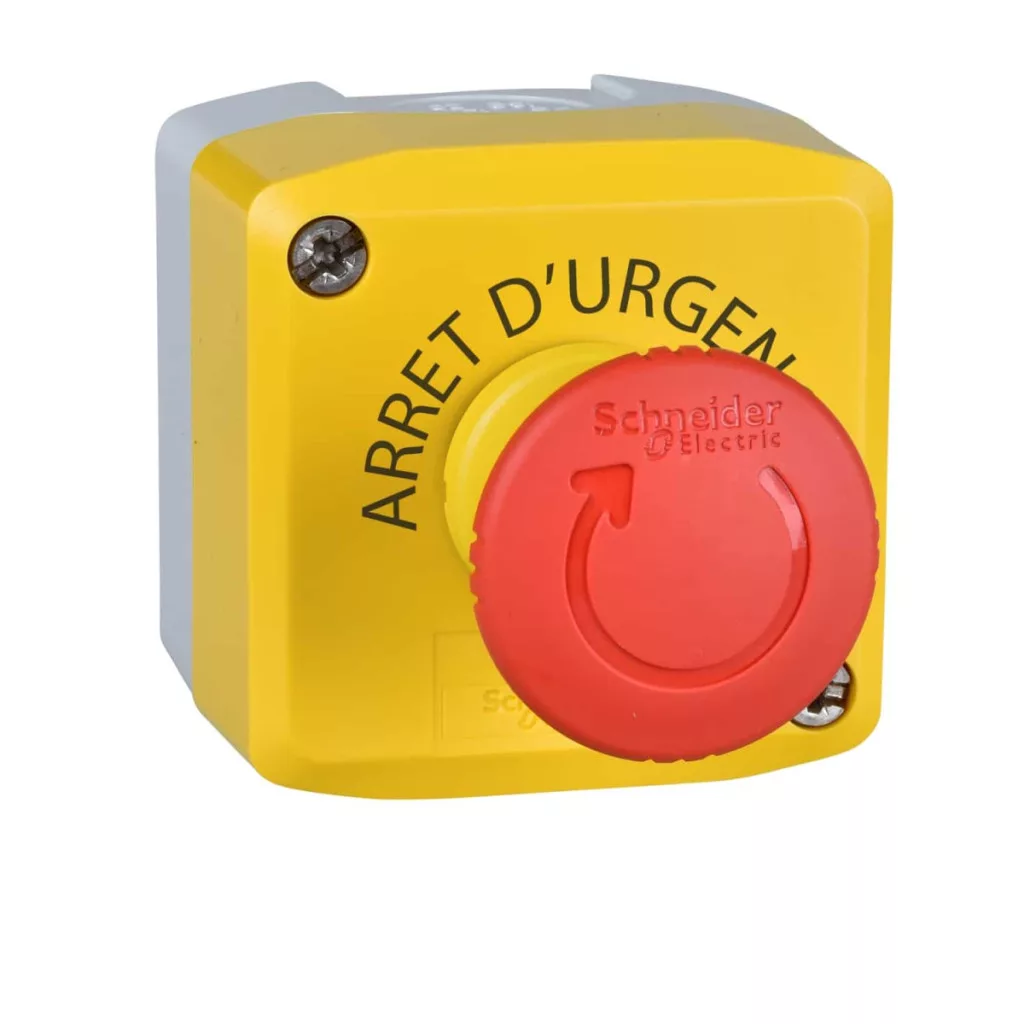

Stația de control XALK178FH29 din familia de produse Schneider Electric Harmony XALK este o unitate profesională de oprire de urgență concepută pentru medii industriale, oferind siguranță și fiabilitate maxime în aplicații critice. Acest dispozitiv, cu carcasa galbenă și butonul roșu de oprire de urgență, este alegerea ideală pentru implementarea funcțiilor de oprire de urgență în liniile de producție, echipamentele industriale și sistemele automatizate. Stația de control completă are o bază de culoare gri deschis (RAL 7035) și un capac de culoare galben intens (RAL 1021), care este clar vizibil de la distanță în caz de urgență. Butonul roșu cu un diametru de 40 mm este etichetat „OPRIRE DE URGENȚĂ” și poate fi eliberat prin rotire după acționare. Dispozitivul are două contacte NC (normal închise), care asigură o funcționare cu întrerupere lentă și sunt conforme cu apendicele K al IEC 60947-5-1 pentru deschidere pozitivă. Acest lucru asigură întreruperea fiabilă a circuitului chiar și în cazul unei defecțiuni mecanice sau al contactelor blocate. Butonul de urgență închis are proprietăți de protecție excelente, inclusiv IP66, IP67, IP69 și IP69K, ceea ce înseamnă că sunt rezistente la praf, jeturi de apă și spălare cu presiune înaltă (presiune de 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m). De asemenea, sunt conforme cu cerințele NEMA 13 și NEMA 4X. Carcasa din policarbonat este extrem de durabilă, cu rezistență la impact IK03 conform IEC 62262. Are o gamă largă de temperaturi de funcționare: poate fi utilizat de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Schneider Electric XALK178FH29 are, de asemenea, caracteristici electrice remarcabile: tensiune de izolație de 600 V (grad de poluare 3), rezistență la tensiune de impuls de 6 kV și o varietate de valori ale curentului de funcționare în diferite categorii de sarcină (de exemplu, 3 A 240 V CA-15, 6 A 120 V AC-15 sau 0,1 A 600 V DC-13). Durata sa de viață mecanică este de 300.000 de cicluri de comutare, în timp ce durata de viață electrică poate fi de până la 1.000.000 de cicluri, în funcție de condițiile de sarcină. Fiabilitatea sa electrică este, de asemenea, remarcabilă: Λ < 10exp(-6) la 5 V, 1 mA și Λ < 10exp(-8) la 17 V, 5 mA, conform IEC 60947-5-4. Conexiunile se realizează cu borne cu șurub care acceptă maximum 2 x 1,5 mm² cablu cu manșoane sau minimum 1 x 0,22 mm² cablu fără manșoane. Cuplul de strângere este de 0,8-1,2 Nm și este compatibil cu mai multe tipuri de capete de șurubelniță (cap cruciform, Pozidriv, plat). Produsul are diverse deschideri pentru introducerea cablurilor: 1 dispozitiv de detensionare pentru cabluri cu un diametru maxim de 14 mm și 2 dispozitive de detensionare pentru conectori de cablu Pg 13 și cabluri standard ISO M20 cu un diametru maxim de 12 mm. Este ușor de instalat și de utilizat, necesită o suprafață de montare de 68 x 68 mm, iar adâncimea sa totală variază în funcție de tipul butonului (91,5 mm pentru butoane cu cap ciupercă). Produsul este conform cu o serie de standarde internaționale, printre care: UL 508, ISO 13850, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, IEC 60204-1, JIS C 4520, IEC 60947-5-4 și IEC 60947-5-5. În plus, are o rezistență excelentă la vibrații (5 gn, f= 12-500 Hz) și la șocuri (30 gn 18 ms sau 50 gn 11 ms).
Schneider Electric Harmony XALK - XALK178FH29 - buton de urgență închis, galben, 1 cap de buton roșu, eliberare prin răsucire, 2NC, „OPRIRE DE URGENȚĂ” date tehnice
Caracteristici principale
Familia de produse: Harmony XALK
Tipul produsului: Stație de control completă
Denumire scurtă: XALK
Aplicație: Pentru unități de control și semnalizare XB5 Ø 22 mm
Aplicație stație de control: Funcție de oprire de urgență
Culoare bază: Gri deschis (RAL 7035)
Culoare capac: Galben (RAL 1021)
Material: Policarbonat
Profil de funcționare: 1 buton cu cap ciupercă
Descrierea actuatoarelor: „OPRIRE DE URGENȚĂ” roșu 2 NC
Resetare: Poate fi eliberat prin rotire
Compoziția stației de comandă: 1 buton cu cap de ciupercă de 40 mm, roșu, 2 NC, marcat STOP DE URGENȚĂ
Locația marcajului: Marcaj pe stația de comandă
Funcționarea contactului: Eliberare lentă
Informații suplimentare
Intrare cablu: 1 presetupă pentru intrare cablu 0-14 mm, 2 presetupe pentru conectori de cablu Pg 13 și ISO M20 0-12 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Număr de poziții de comandă: 1
Deschidere pozitivă: Da, în conformitate cu IEC 60947-5-1 Anexa K
Cursă de acționare: 1,5 mm (schimbare electrică a stării NC), 4,3 mm (cursă completă)
Forță de acționare: 44 N
Durată de viață mecanică: 300.000 de cicluri
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu manșoane, >= 1 x 0,22 mm² fără manșoane
Cuplu de strângere: 0,8-1,2 N·m conform IEC 60947-1
Formă cap șurub: Phillips (Philips 1), Pozidriv 1, plat Ø 4 mm, plat Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Număr de butoane cu cap ciupercă: 1
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Caracteristici de funcționare
Curent nominal de funcționare: 3 A 240 V, AC-15, A600 (IEC 60947-5-1), 6 A 120 V, AC-15, A600, 0,1 A 600 V, DC-13, Q600, 0,27 A 250 V, DC-13, Q600, 0,55 A 125 V, DC-13, Q600, 1,2 A 600 V, AC-15, A600
Durată de viață electrică: 1.000.000 de cicluri la diverse sarcini (AC-15, DC-13)
Fiabilitate electrică: Λ < 10exp(-6) la 5 V, 1 mA, Λ < 10exp(-8) 17 V, 5 mA
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la impact IK: IK03 conform IEC 62262
Standarde: UL 508, ISO 13850, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, IEC 60204-1, JIS C 4520, IEC 60947-5-4, IEC 60947-5-5
Rezistență la vibrații: 5 gn (f= 12...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală
Dimensiuni
Dimensiunile depind de funcțiile încorporate. Pentru butoane cu cap ciupercă: 91,5 mm (3,58 in)
