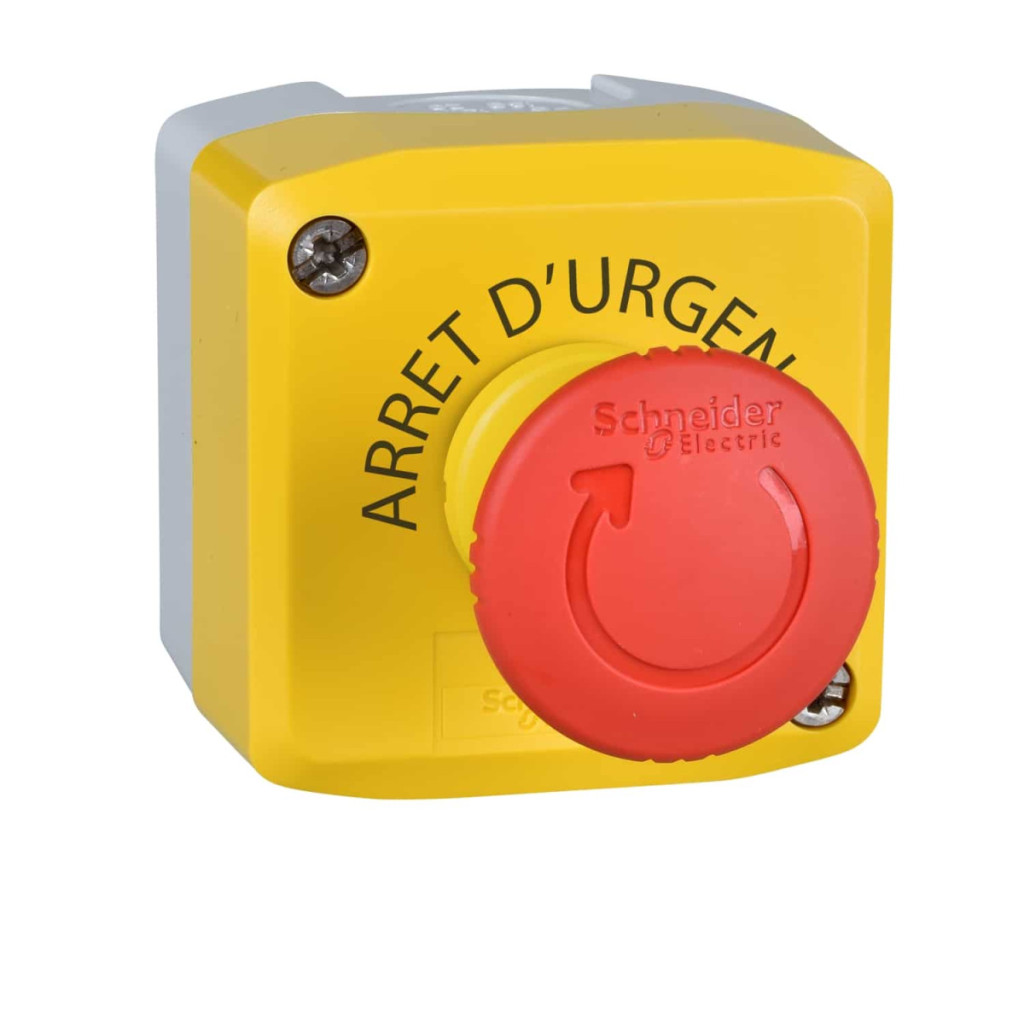

Ca parte a seriei Harmony XALK de la Schneider Electric, stația de control completă XALK178G este alegerea perfectă pentru funcțiile de oprire de urgență în medii industriale. Această unitate de control cu capac galben și carcasă din policarbonat are un buton roșu cu capul de 40 mm diametru, care are o configurație de contact 1 NO + 2 NC și poate fi eliberat prin rotire. Produsul oferă o soluție excelentă pentru clienții care caută un dispozitiv de oprire de urgență compact, dar robust, pentru oprirea imediată a liniilor de mașini, a echipamentelor de producție sau a oricărui proces critic. Designul XALK178G respectă cele mai stricte standarde industriale. Are o bază de culoare gri deschis (RAL 7035) cu un capac galben (RAL 1021), care facilitează recunoașterea rapidă în caz de urgență. Profilul actuatorului este un buton cu cap de ciupercă care poate fi activat cu o forță de 44 N și are proprietăți de deschidere pozitivă în conformitate cu IEC 60947-5-1 Anexa K. Contactele sunt de tip slow-break, ceea ce sporește fiabilitatea. Dispozitivul oferă opțiuni flexibile de intrare a cablurilor: 1 deschidere knock-out pentru cabluri de până la 14 mm și 2 deschideri knock-out pentru presetupe Pg 13 și cabluri de până la 12 mm, în conformitate cu ISO M20. Parametrii tehnici ai produsului sunt impresionanți: curent termic convențional de 10 A, tensiune nominală de izolare de 600 V (la gradul de poluare 3) și tensiune nominală de impuls de 6 kV. XALK178G oferă performanțe excelente în diferite categorii de sarcină: 3 A la 240 V în categoria AC-15, A600; 6 A la 120 V în categoria AC-15, A600; și poate fi utilizat și în aplicații de curent continuu de la 0,1 A la 0,55 A la diferite niveluri de tensiune. Conectorii de tip clemă cu șurub pot fi conectați cu o secțiune transversală maximă de 2 x 1,5 mm² cu capete de cablu sau cu o secțiune transversală minimă de 1 x 0,22 mm² fără capete de cablu. Capetele șuruburilor sunt compatibile cu mai multe tipuri de șurubelnițe: pot fi montate cu versiuni Phillips (Philips 1, Pozidriv 1) și plate (Ø 4 mm sau Ø 5,5 mm), cu un cuplu de strângere de 0,8-1,2 Nm. XALK178G are niveluri de protecție remarcabile, asigurând o funcționare fiabilă chiar și în medii extreme: IP66, IP67, IP69, IP69K, precum și clasificările NEMA 13 și NEMA 4X. Produsul poate fi utilizat și depozitat într-un interval de temperatură de la -40 °C la +70 °C și poate rezista la spălarea cu presiune înaltă la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Durabilitatea sa mecanică este de 300.000 de cicluri, în timp ce durata de viață electrică este de 1.000.000 de cicluri în diverse condiții de încărcare. XALK178G este conform cu o serie de standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, ISO 13850, IEC 60204-1 și UL 508, iar rezistența sa la vibrații este de 5 gn (f=12-500 Hz), în timp ce rezistența la șocuri este de 30 gn (durată de 18 ms) și 50 gn (durată de 11 ms) la o accelerație de jumătate de sinusoidă.
Schneider Electric Harmony XALK - XALK178G - buton de urgență încastrat, galben, 1 cap de buton roșu, eliberare prin răsucire, 2NC+1NO, fără inscripție Date tehnice
Caracteristici principale
Familia de produse: Harmony XALK
Tipul produsului sau componentului: Stație de control completă
Denumirea scurtă a dispozitivului: XALK
Scopul produsului: Pentru unități de control și semnalizare XB5 Ø 22 mm
Aplicația stației de control: Funcție comutator de urgență, funcție oprire de urgență
Culoare bază: Gri deschis (RAL 7035)
Culoare capac: Galben (RAL 1021)
Material: Policarbonat
Profil de funcționare: 1 buton cu cap ciupercă
Descrierea operatorilor: Roșu, nemarcat 1 NO + 2 NC
Resetare: Poate fi eliberată prin rotire
Compoziția stației de control: 1 buton cu cap de ciupercă Ø 40 mm, roșu 1 NO + 2 NC nemarcat
Funcționarea contactului: Întrerupere lentă
Accesorii
Intrare cablu: 1 orificiu detașabil pentru intrare cablu 0...14 mm, 2 orificii detașabile pentru presetupescu Pg 13 și presetupescu ISO M20 0...12 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Număr de poziții de control: 1
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Cursă de acționare: 1,5 mm (schimbare de stare electrică NC), 2,6 mm (schimbare de stare electrică NO), 4,3 mm (cursă completă)
Forță de acționare: 44 N NC + NO schimbare de stare electrică
Durată de viață mecanică: 300.000 de cicluri
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu papuci de cablu conform IEC 60947-1, terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Formă cap șurub: în cruce, compatibil cu șurubelniță Philips 1, în cruce, compatibil cu șurubelniță Pozidriv 1, cu fantă, compatibil cu șurubelniță plată Ø 4 mm, cu fantă, compatibil cu șurubelniță plată Ø 5,5 mm
Material contact: aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
[Ith] curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Număr de butoane cu cap ciupercă: 1
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
[Ie] curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1, 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1, 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1, 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1, 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1, 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Nivel de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Nivel de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 62262
Standarde
IEC 60947-1, JIS C 4520, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60364-5-53, ISO 13850, IEC 60204-1, IEC 60947-5-4, IEC 60947-5-5, UL 508
Rezistență la vibrații: 5 gn (f= 12...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
