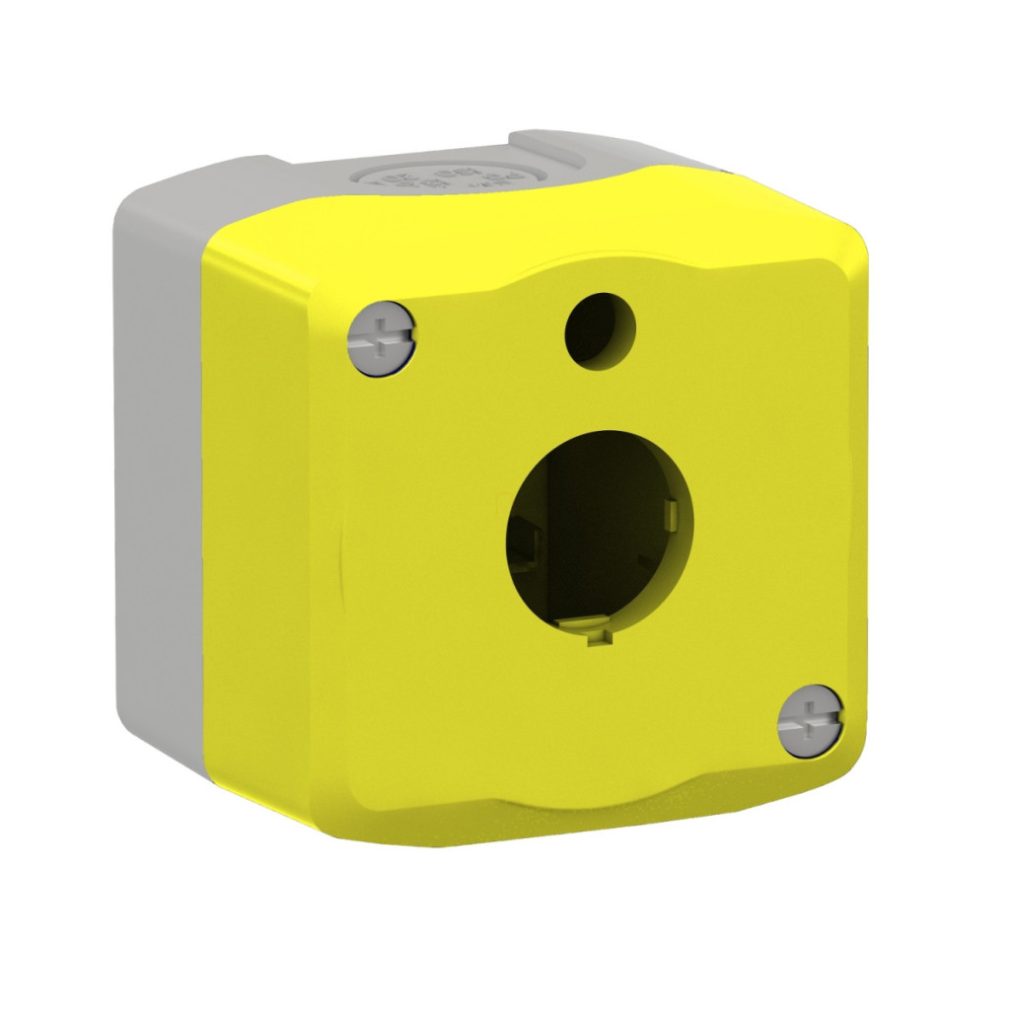

Carcasa goală XALKW01 din gama de produse Harmony XALK de la Schneider Electric este o alegere excelentă pentru butoanele de urgență și comutatoarele de siguranță instalate în medii industriale. Această stație de control din plastic, special concepută, cu capac galben și bază gri deschis, este proiectată special pentru a fi utilizată cu seria XB5 de unități de control și semnalizare cu un diametru de 22 mm, în principal pentru funcții de oprire de urgență și oprire de urgență. Carcasa XALKW01 are parametri de protecție remarcabili: IP66, IP67, IP69 și IP69K, în conformitate cu standardele IEC 60529 și ISO 20653. De asemenea, are clasificări de tip 13, tip 12, tip 4 și tip 4X, în conformitate cu standardul UL 50E utilizat în Statele Unite. Această protecție multiplă garantează o funcționare fiabilă chiar și în prezența prafului, a apei și a spălării cu presiune înaltă, rezistând la presiuni de până la 7.000.000 Pa la o temperatură de 55 °C de la o distanță de 0,1 metri. Designul practic al produsului permite o intrare flexibilă a cablului: are 1 decupaj pentru intrare cablu de 14 mm și 2 decupaje pentru presetupe Pg 13 și conexiuni standard ISO M20 cu o capacitate de prindere de 12 mm. Carcasa este fabricată din policarbonat, care are proprietăți excelente de rezistență mecanică și termică, fiind adecvată pentru utilizare într-un interval larg de temperaturi de funcționare (de la -40 °C la +70 °C). Combinația de culori dintre capacul galben (RAL 1021) și baza gri deschis (RAL 7035) asigură o bună vizibilitate și respectă standardele internaționale de siguranță. Harmony XALKW01 este ușor de instalat: poate fi montat pe panoul frontal sau posterior. Are un design compact, cu o amprentă de 68 mm x 68 mm și o adâncime de 53 mm, ceea ce îl face ușor de instalat chiar și în spații mici. Codurile de compoziție electrică ale produsului (SR1, SF1, MR1, MF1) sunt potrivite pentru o varietate de aplicații. Carcasa Schneider Electric XALKW01 este o alegere excelentă pentru mediile industriale în care sunt necesare un design fiabil, standardizat și o funcție de oprire de urgență foarte vizibilă.
Schneider Electric Harmony XALK - XALKW01 - carcasă pentru buton de urgență, galbenă, goală, 1 decupaj, cu placă de montare metalică Date tehnice
Caracteristici generale
Familia de produse: Harmony XALK
Tipul produsului: Stație de control goală
Denumirea scurtă a dispozitivului: XALK
Scopul produsului: Pentru unități de control și semnalizare XB5 Ø 22 mm
Aplicație stație de control: Funcție oprire de urgență, Funcție oprire de urgență
Caracteristici fizice
Număr de decupaje: 1 decupaj
Culoarea de bază a carcasei: Gri deschis (RAL 7035)
Culoarea capacului: Galben (RAL 1021)
Material: Policarbonat
Intrare cablu: 1 decupaj pentru intrare cablu, capacitate de prindere: 14 mm
2 decupaje pentru presetupe Pg 13 și ISO M20, capacitate de prindere: 12 mm
Dimensiuni
Lățime totală CAD: 68 mm
Înălțime totală CAD: 68 mm
Adâncime totală CAD: 53 mm
Protecție
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform UL 50E
Tip 12 conform UL 50E
Tip 4 conform UL 50E
Tip 4X conform UL 50E
Clasă de protecție IK: IK05 conform IEC 62262
Caracteristici de mediu
Temperatura ambiantă de depozitare: -40...+70 °C Temperatura ambiantă de funcționare: -40...+70 °C Categorie de supratensiune: Clasa II conform IEC 60536 Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Instalare
Tip de asamblare: Asamblare de către client
Număr de rânduri orizontale de unități: 1
Număr de rânduri verticale de unități: 1
Montare bloc: Montare pe panoul frontal
Montare pe panoul din spate
Conformitate
Standarde: IEC 60947-5-5, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1, JIS C8201-1
Cod compoziție electrică: SR1, SF1, MR1, MF1
