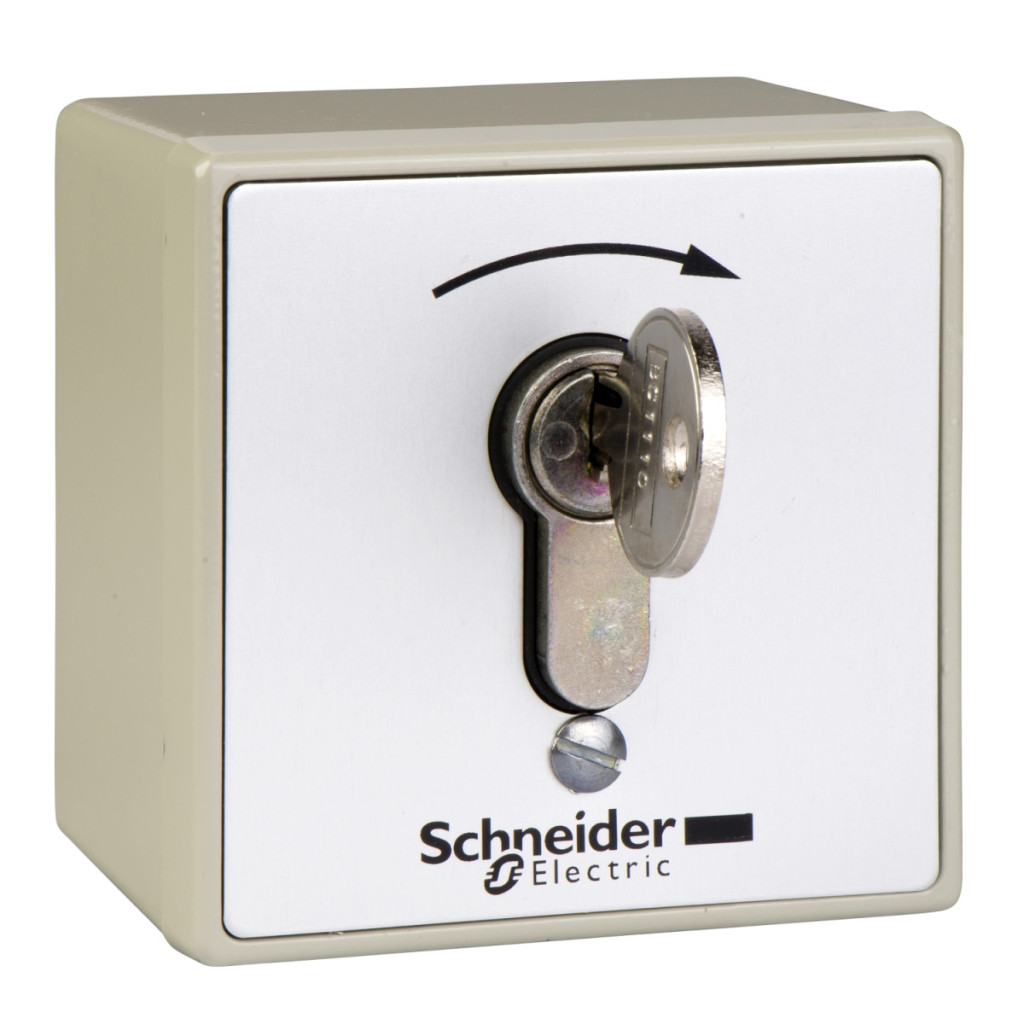

Stația de comutare cu cheie montată la suprafață Schneider Electric Harmony XAPS11221N din familia de produse Harmony XAP, XB2 SL a fost dezvoltată pentru aplicații industriale profesionale. Această tastatură oferă fiabilitate și securitate remarcabile pentru sistemele de control care necesită restricții de acces, fiind ideală pentru medii în care numai personalul autorizat are permisiunea de a opera echipamentul. Modelul XAPS11221N are două poziții și dispune de funcție de revenire cu arc de la dreapta la stânga. Cheia poate fi scoasă numai în poziția stângă, oferind un nivel suplimentar de securitate pentru a preveni operarea neautorizată. Comutatorul are 1 contact NO (normal deschis) și este marcat cu o săgeată orientată spre dreapta pentru o identificare ușoară. Contactele sunt cu rupere lentă, asigurând o funcționare fiabilă și o durată lungă de viață chiar și în medii industriale. Carcasa este montată la suprafață și are dimensiuni compacte: 75×75×84 mm (lățime×înălțime×adâncime). Există o intrare detașabilă în partea din spate pentru introducerea cablului (Ø17 mm) și o intrare filetată pentru introducerea cablului (capacitate de 12 mm). Conectarea se realizează cu borne cu șurub, care permit conectarea firelor cu o secțiune transversală maximă de 2×1,5 mm² cu capete de cablu (conform IEC 60947-1) sau cu o secțiune transversală minimă de 1×0,22 mm² fără capete de cablu. Cuplul de strângere al bornelor este de 0,8–1,2 Nm, în conformitate cu IEC 60947-1. Designul capului șurubului este compatibil cu mai multe tipuri de scule: cap cruciform Philips #1, cap cruciform Pozidriv #1, precum și șurubelnițe plate de 4 mm și 5,5 mm. Comutatorul cu cheie XAPS11221N are caracteristici electrice remarcabile. Tensiunea nominală de izolare (Ui) este de 600 V (la gradul de poluare 3) conform IEC 60947-1. Tensiunea nominală de impuls (Uimp) este de 6 kV conform IEC 60947-1. Curentul termic nominal (Ith) măsurat în aer liber este de 10 A conform IEC 60947-5-1. Valorile curentului nominal de funcționare (Ie) variază în funcție de categoria de aplicare: în categoria AC-15, A600, 3 A la 240 V, 6 A la 120 V, 1,2 A la 600 V; DC-13, categoria Q600: 0,1 A la 600 V, 0,27 A la 250 V, 0,55 A la 125 V. Dispozitivul este protejat împotriva scurtcircuitelor de o siguranță de tip gG de 10 A, în conformitate cu IEC 60947-5-1. Contactele sunt realizate din aliaj de argint (Ag/Ni), care asigură o conductivitate excelentă și rezistență la uzură. Rezistența maximă între terminale este de 25 MOhm, ceea ce garantează o conexiune electrică fiabilă.
Schneider Electric Harmony XAP, XB2 SL - XAPS11221N - Carcasă de securitate indestructibilă - Date tehnice
Caracteristici principale
Familia de produse: Harmony XAPS
Tipul produsului sau al componentei: Stație de control cu cheie
Denumirea scurtă a dispozitivului: XAPS
Metoda de montare: Montare pe suprafață
Componența stației de control: 1 comutator selector cu cheie, revenire cu arc de la dreapta la stânga, 1 marcaj cu săgeată orientată spre dreapta NO
Informații privind poziția de funcționare: 2 poziții
Poziția de scoatere a cheii: Partea stângă
Funcționarea contactului: Întrerupere lentă
Caracteristici suplimentare
Intrare cablu: 1 intrare pentru cablu detașabilă, capacitate de prindere: 17 mm
1 intrare pentru cablu filetată, capacitate de prindere: 12 mm
Greutate netă: 0,83 kg
Conectori - terminale: Terminale cu șurub, ≤ 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
0,8–1,2 N·m conform IEC 60947-1
Forma capului șurubului: În formă de cruce, compatibil cu șurubelnița Philips 1
În formă de cruce, compatibil cu șurubelnița Pozidriv 1
Cu fantă, compatibilă cu șurubelniță plată cu diametrul de 4 mm
Cu fantă, compatibilă cu șurubelnița plată cu diametrul de 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Rezistență maximă între terminale: 25 MOhm
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Număr de indicatoare luminoase: 0
Curent termic convențional de răcire cu aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de mediu
Tratament de protecție: TC
Temperatura ambiantă pentru depozitare: -40…70 °C
Temperatura ambiantă pentru funcționare: -25…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Grad de protecție IP: IP54 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Standarde: IEC 60947-5-1
Compatibilitate
Cod de compatibilitate: XAPS
Număr de butoane: 0
Număr de comutatoare selector: 0
Număr de comutatoare cu cheie: 1
Număr de butoane tip ciupercă: 0
Număr de contacte de închidere: 0
Număr de contacte normal deschise: 0
Număr de contacte de comutare: 0
