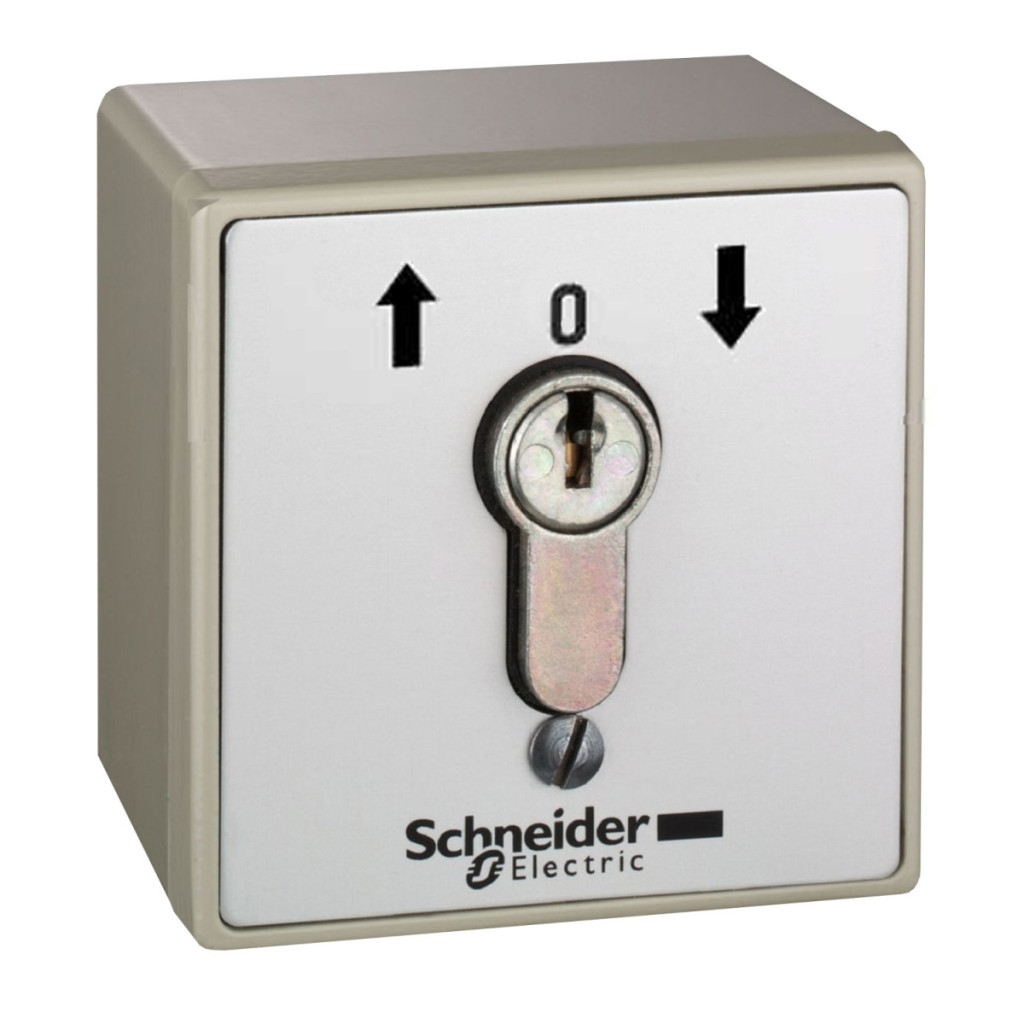

Stația de control cu cheie Schneider Electric Harmony XAPS11431N este un dispozitiv de comutare conceput pentru aplicații industriale profesionale, dotat cu o carcasă de securitate rezistentă la manipulare, care garantează o funcționare fiabilă chiar și în cele mai exigente medii. Această stație de control montată la suprafață, acționată cu cheie, este alegerea perfectă pentru aplicații în care protecția împotriva accesului neautorizat și funcționarea fiabilă sunt de o importanță capitală. XAPS11431N face parte din familia de produse Harmony XAPS, care este special concepută pentru medii industriale și are un design robust. Stația de control cu cheie are un comutator cu 3 poziții cu revenire prin arc în poziția centrală, asigurând o funcționare sigură. Dispozitivul este echipat cu 1 contact NO (normal deschis) și este marcat cu un simbol sus-deschis-jos-închis pentru o funcționare intuitivă. Cheia poate fi scoasă numai în poziția de mijloc, oferind un nivel suplimentar de securitate împotriva funcționării neautorizate. Dispozitivul este proiectat cu un contact cu rupere lentă, care crește siguranța operațională și durata de viață a contactului. Contactele din aliaj de argint (Ag/Ni) asigură o conductivitate excelentă și o durată lungă de viață. Stația de control Schneider Electric XAPS11431N are protecție IP54 conform IEC 60529 și clasificare IK08 conform IEC 62262, oferind protecție eficientă împotriva prafului și stropirii cu apă și rezistență la impactul mecanic. Dispozitivul poate fi utilizat într-un interval larg de temperaturi de funcționare (-25...70 °C) și are un interval de temperatură de depozitare de -40...70 °C. Stația de control măsoară 75 x 75 x 84 mm, ceea ce permite o instalare compactă. Intrarea cablului poate fi rezolvată în mod flexibil prin intermediul unui port de intrare detașabil din spate (Ø 17 mm) sau al unei intrări de cablu filetate (max. 12 mm). Caracteristicile electrice ale dispozitivului sunt, de asemenea, remarcabile: curent termic de 10 A, tensiune de izolație de 600 V (la gradul de poluare 3), rezistență nominală la tensiune de impuls de 6 kV. Curentul nominal de funcționare în categoria AC-15 este de 6 A la 120 V, 3 A la 240 V și 1,2 A la 600 V, în timp ce în categoria DC-13 este de 0,55 A la 125 V, 0,27 A la 250 V și 0,1 A la 600 V. Dispozitivul este conectat folosind terminale cu șuruburi adecvate pentru cabluri de 2 x 1,5 mm² cu manșoane sau cabluri de 1 x 0,22 mm² fără manșoane. Cuplul de strângere este de 0,8-1,2 Nm, în conformitate cu IEC 60947-1. Protecția împotriva scurtcircuitelor poate fi asigurată de o siguranță de tip gG de 10 A, în conformitate cu IEC 60947-5-1. Stația de control XAPS11431N este conformă cu IEC 60947-5-1, ceea ce garantează fiabilitatea și funcționarea în siguranță a produsului.
Schneider Electric Harmony XAP, XB2 SL - XAPS11431N -Carcasă de securitate incasabilă date tehnice
Caracteristici principale
Tipul produsului: Stație de control cu cheie
Familia de produse: Harmony XAPS
Denumire scurtă a dispozitivului: XAPS
Metodă de montare: Montare pe suprafață
Componența stației de control: 1 comutator selector cu cheie, revenire la poziția centrală cu arc, 1 NO, marcat sus-deschis-jos-închis
Poziții comutator: 3 poziții
Poziția de scoatere a cheii: Poziția centrală
Funcționarea contactului: Întrerupere lentă
Caracteristici suplimentare
Intrare cablu: 1 orificiu detașabil pentru intrare cablu, capacitate: 17 mm
1 intrare filetată pentru presetupă, capacitate: 12 mm
Alocare terminale: Terminale cu șurub, ≤ 2 x 1,5 mm² cu manșoane conform IEC 60947-1
Terminale cu șurub, ≥ 1 x 0,22 mm² fără manșoane conform IEC 60947-1
Număr de poziții de control: 1
Cuplu de strângere: 0,8...1,2 Nm conform IEC 60947-1
Forma capului șurubului: În formă de cruce, compatibil cu șurubelnița Philips 1
În formă de cruce, compatibil cu șurubelnița Pozidriv 1
Șanț drept, compatibilă cu șurubelnița plată Ø 4 mm
Fanta dreaptă, compatibilă cu șurubelnița plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Rezistență maximă între terminale: 25 MOhm
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Număr de indicatoare luminoase: 0
Curent termic convențional măsurat în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de mediu
Grad de protecție: TC
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Grad de protecție IP: IP54 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Standarde: IEC 60947-5-1
Alte date
Cod de compatibilitate: XAPS
Număr de butoane: 0
Număr de comutatoare selector: 0
Număr de comutatoare cu cheie: 1
Număr de butoane tip ciupercă: 0
Număr de contacte de închidere: 0
Număr de contacte de deschidere: 0
Număr de contacte de comutare: 0
Dimensiuni: 75 x 75 x 84 mm
