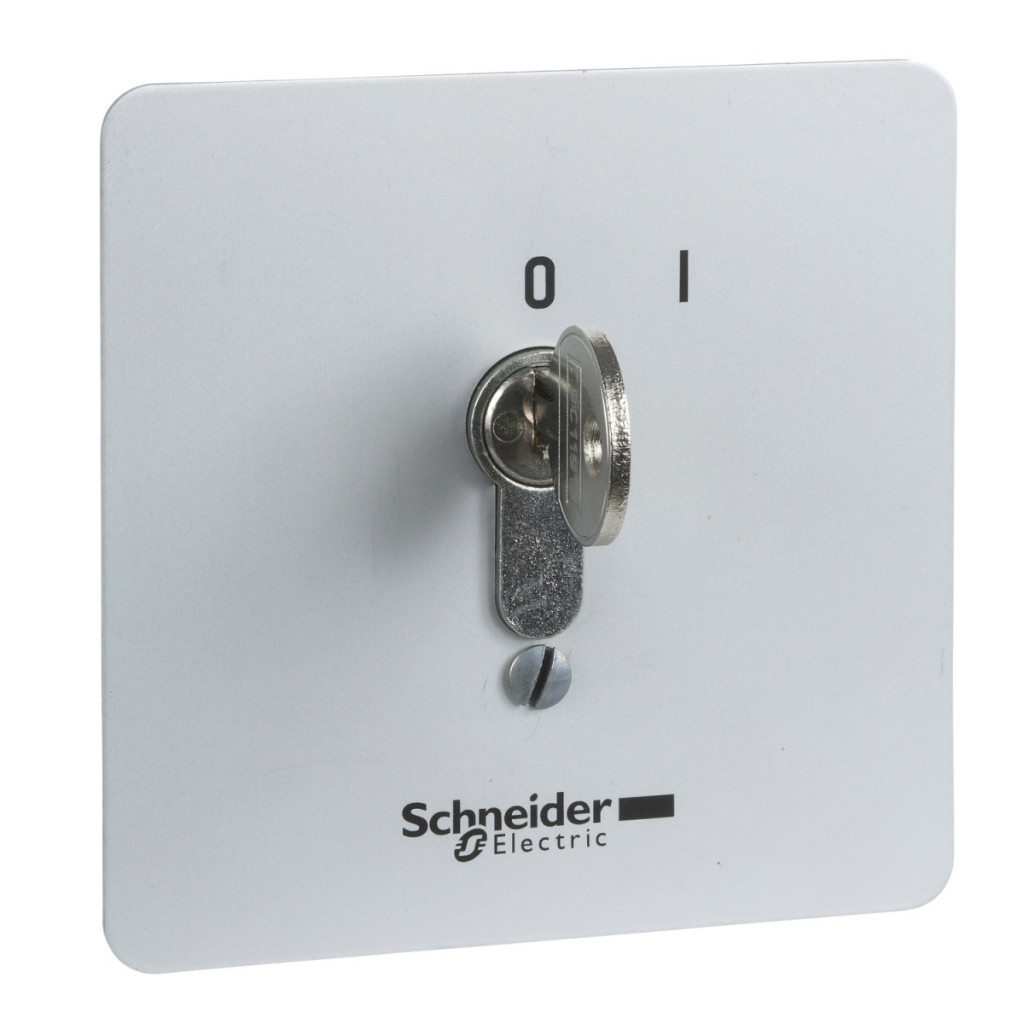

Stația de control cu cheie Schneider Electric Harmony XAPS (XAPS14111N) este un dispozitiv profesional de control industrial care asigură o funcționare fiabilă în diverse aplicații de automatizare și control. Acest comutator cu cheie de înaltă calitate face parte din seria Harmony XAP, design XB2 SL, care reprezintă standardele înalte de fabricație ale Schneider Electric. Modelul XAPS14111N este un comutator selector cu cheie încastrat, cu două poziții (marcate O-I) și 1 contact NO (normal deschis). Comutatorul este de tip stay-put, ceea ce înseamnă că rămâne în poziția setată după ce cheia este rotită. Cheia poate fi scoasă numai în poziția stângă, ceea ce oferă o caracteristică suplimentară de securitate împotriva operării neautorizate. Contactul funcționează cu o întrerupere lentă, ceea ce asigură o comutare fiabilă chiar și sub diverse sarcini. În ceea ce privește specificațiile tehnice, XAPS14111N are un curent termic convențional în aer liber de 10 A, în conformitate cu IEC 60947-5-1. Tensiunea nominală de izolare este de 600 V (la gradul de poluare 3), iar tensiunea nominală de impuls este de 6 kV, conform IEC 60947-1. Curentul nominal de funcționare este AC-15, A600 este de 3 A la 240 V, 6 A la 120 V și 1,2 A la 600 V, în timp ce în categoria DC-13, Q600 este de 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V. Contactele sunt realizate din aliaj de argint (Ag/Ni), iar rezistența maximă între terminale este de 25 MOhm. Protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip gG de 10 A, în conformitate cu IEC 60947-5-1. Dispozitivul este echipat cu terminale cu șurub care permit conectarea firelor cu o secțiune transversală de ≤ 2 x 1,5 mm² cu manșoane sau ≥ 1 x 0,22 mm² fără manșoane, în conformitate cu IEC 60947-1. Cuplul de strângere este de 0,8-1,2 Nm. Comutatorul cu cheie are un design robust, protecție IP54 conform IEC 60529 și rezistență la impact IK08 conform IEC 62262. Acest lucru permite o funcționare fiabilă chiar și în medii industriale dure. Intervalul de temperatură de funcționare este între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Designul capului șurubului este compatibil cu mai multe tipuri de șurubelnițe: poate fi utilizat cu șurubelnițe Phillips (dimensiunea 1 și Pozidriv dimensiunea 1) și plate (Ø 4 mm și Ø 5,5 mm). Pentru o instalare precisă, PDF-ul conține și desene dimensionale detaliate și date privind decuparea panoului. Panoul frontal pătrat al produsului măsoară 100 x 100 mm.
Schneider Electric Harmony XAP, XB2 SL - XAPS14111N - Stație de control cu cheie (rezistentă la vandalism) date tehnice
Caracteristici principale
Familia de produse: Harmony XAPS
Tipul produsului sau al componentei: Stație de control cu cheie
Denumirea scurtă a dispozitivului: XAPS
Metoda de instalare: Montare încastrată
Componența stației de control: 1 comutator selector cu cheie, restul 1 NO marcat O-I
Informații privind poziția de funcționare: 2 poziții
Poziția de scoatere a cheii: Partea stângă
Funcționarea contactului: Întrerupere lentă
Informații suplimentare
Conexiuni - terminale: Terminale cu șurub, ≤ 2 x 1,5 mm² cu manșoane conform IEC 60947-1
Număr de poziții de comandă: 1
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: În formă de cruce, compatibil cu șurubelnița Philips dimensiunea 1
În formă de cruce, compatibil cu șurubelnița Pozidriv dimensiunea 1
Cu fantă, compatibilă cu șurubelniță plată Ø 4 mm
Cu fantă, compatibilă cu șurubelniță plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Rezistență maximă între contacte: 25 MOhm
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Număr de indicatoare luminoase: 0
Curent termic convențional măsurat în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]:
3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Cod de compatibilitate: XAPS
Număr de butoane: 0
Număr de comutatoare selector: 0
Număr de comutatoare cu cheie:1 Număr de butoane tip ciupercă: 0 Caracteristici de mediu Tratament de protecție: TC Temperatura aerului ambiant pentru depozitare: -40...70 °C Temperatura aerului ambiant pentru funcționare: -25...70 °C -40...70 °C
Temperatura aerului ambiant pentru funcționare: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Grad de protecție IP: IP54 conform IEC 60529
Grad de rezistență la impact IK: IK08 conform IEC 62262
Standarde: IEC 60947-5-1
