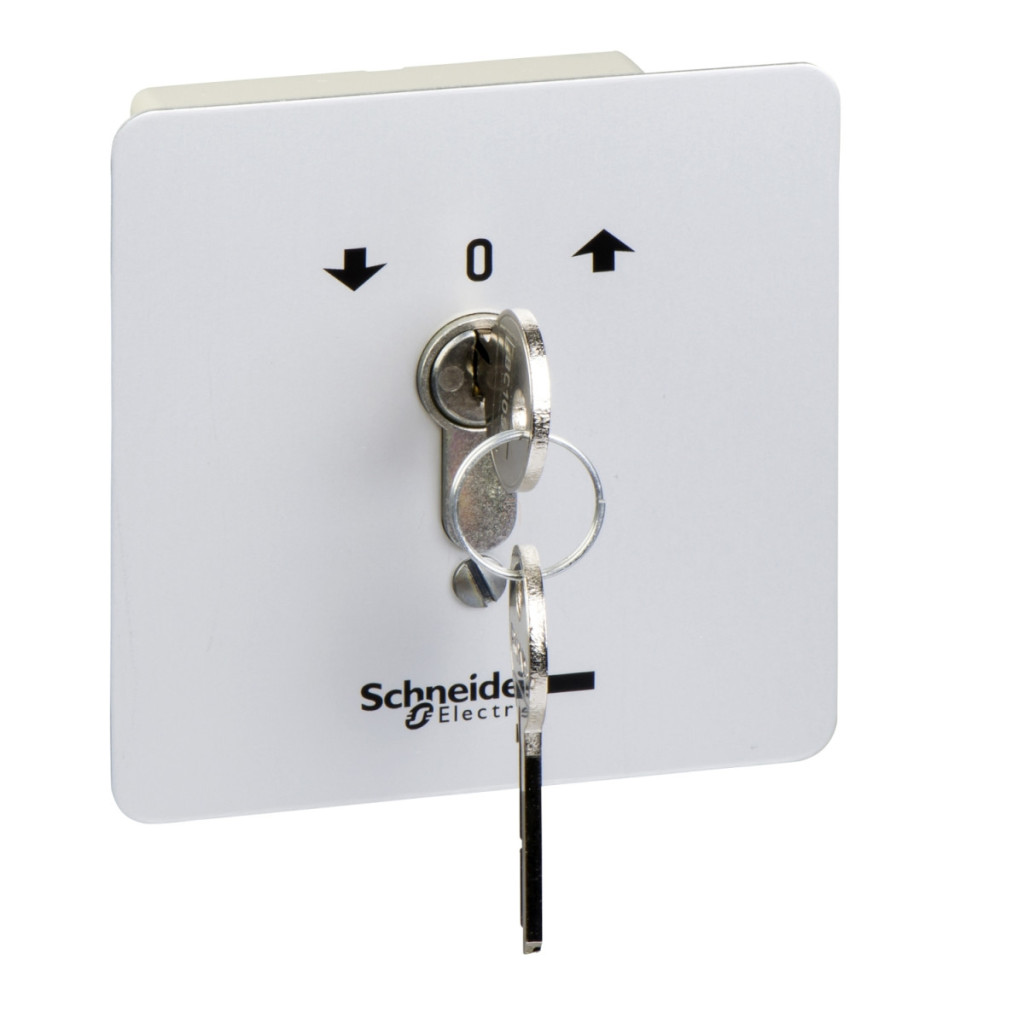

Schneider Electric Harmony XAPS14431N este o stație de control cu cheie extrem de fiabilă, care permite controlul în siguranță al proceselor și mașinilor industriale. Acest comutator cu cheie montat încastrat este potrivit în special pentru medii în care este important să se împiedice accesul neautorizat și să se asigure executarea în siguranță a operațiunilor de control. Produsul face parte din seria Harmony XAP, una dintre familiile de produse remarcabile ale Schneider Electric, care include unități de control industrial de înaltă calitate. XAPS14431N dispune de un comutator cu cheie cu 3 poziții și revenire centrală, care acționează un contact 1 NO (normal deschis). Comutatorul are marcaje clare pentru operator, asigurând o utilizare intuitivă în orice mediu industrial. Cheia poate fi scoasă numai în poziția de mijloc, oferind un nivel suplimentar de siguranță pentru operațiunile de control critice. Funcționarea cu contact cu întrerupere lentă asigură o comutare fiabilă, minimizând fenomenele tranzitorii. Parametrii tehnici ai produsului reflectă performanța și fiabilitatea sale excepționale. Dispozitivul poate suporta un curent termic convențional de 10 A în conformitate cu IEC 60947-5-1, în timp ce tensiunea nominală de izolare este de 600 V (la gradul de poluare 3) în conformitate cu IEC 60947-1. Tensiunea de impuls rezistentă este de 6kV. Dispozitivul are curenți nominali de funcționare diferiți în condiții de sarcină diferite: 3 A la 240 V, 6 A la 120 V sau 1,2 A la 600 V în categoria de comutație AC-15 și 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V în categoria DC-13. Toate aceste valori sunt conforme cu categoriile A600 și Q600 din standardul IEC 60947-5-1. Contactele din aliaj de argint (Ag/Ni) asigură, de asemenea, o calitate excelentă. XAPS14431N este ușor de asamblat și instalat, iar designul său încastrat îi conferă un aspect elegant pe panoul de control. Conexiunile se realizează cu borne cu șurub care acceptă cabluri cu o secțiune transversală de până la 2 x 1,5 mm² cu papuci de cablu sau de cel puțin 1 x 0,22 mm² fără papuci de cablu. Șuruburile trebuie strânse la un cuplu de 0,8-1,2 Nm și sunt compatibile cu mai multe tipuri de capete de șurubelniță: cap cruciform (dimensiune Philips 1 sau Pozidriv 1) și cap plat (diametru de 4 mm sau 5,5 mm). Dimensiunea decupajului panoului este exact 77 x 77 mm, iar pentru o instalare fără probleme sunt disponibile desene detaliate de instalare. Dispozitivul are un grad de protecție IP54 conform IEC 60529 și un grad de protecție mecanică IK08 conform IEC 62262, asigurând o rezistență remarcabilă chiar și în medii industriale dure. Dispozitivul poate fi utilizat într-un interval larg de temperaturi de funcționare (-25...+70 °C) și are un interval de temperatură de depozitare de -40...+70 °C.
Date tehnice Harmony XAPS14431N
Caracteristici principale
Familia de produse: Harmony XAPS
Tipul produsului sau componentului: Stație de control cu cheie
Denumirea scurtă a dispozitivului: XAPS
Montarea produsului: Design încastrat
Componența stației de control: 1 comutator selector cu cheie, revenire la centru cu arc, 1 NO, marcat cu săgeată sus-O-săgeată jos
Informații privind poziția operatorului: 3 poziții
Poziția de scoatere a cheii: Centru
Funcționare contact: Întrerupere lentă
Caracteristici suplimentare
Conexiuni - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Număr de poziții de comandă: 1
Cuplu de strângere: 0,8...1,2 N.m conform standardului IEC 60947-1
Forma capului șurubului: Compatibil cu șurubelnița Philips 1
Compatibil cu șurubelnița Pozidriv 1
Compatibil cu șurubelniță plată cu diametrul de 4 mm
Compatibil cu șurubelniță plată cu diametrul de 5,5 mm
Material de contact: aliaj de argint (Ag/Ni)
Rezistență maximă între terminale: 25 MOhm
Protecție la scurtcircuit: siguranță de tip 10 A gG conform IEC 60947-5-1
Număr de indicatoare luminoase: 0
[Ith] curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls: 6 kV conform IEC 60947-1
[Ie] curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Cod de compatibilitate: XAPS
Mediu
Manipulare de protecție: TC
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Grad de protecție IP: IP54 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Standarde: IEC 60947-5-1
