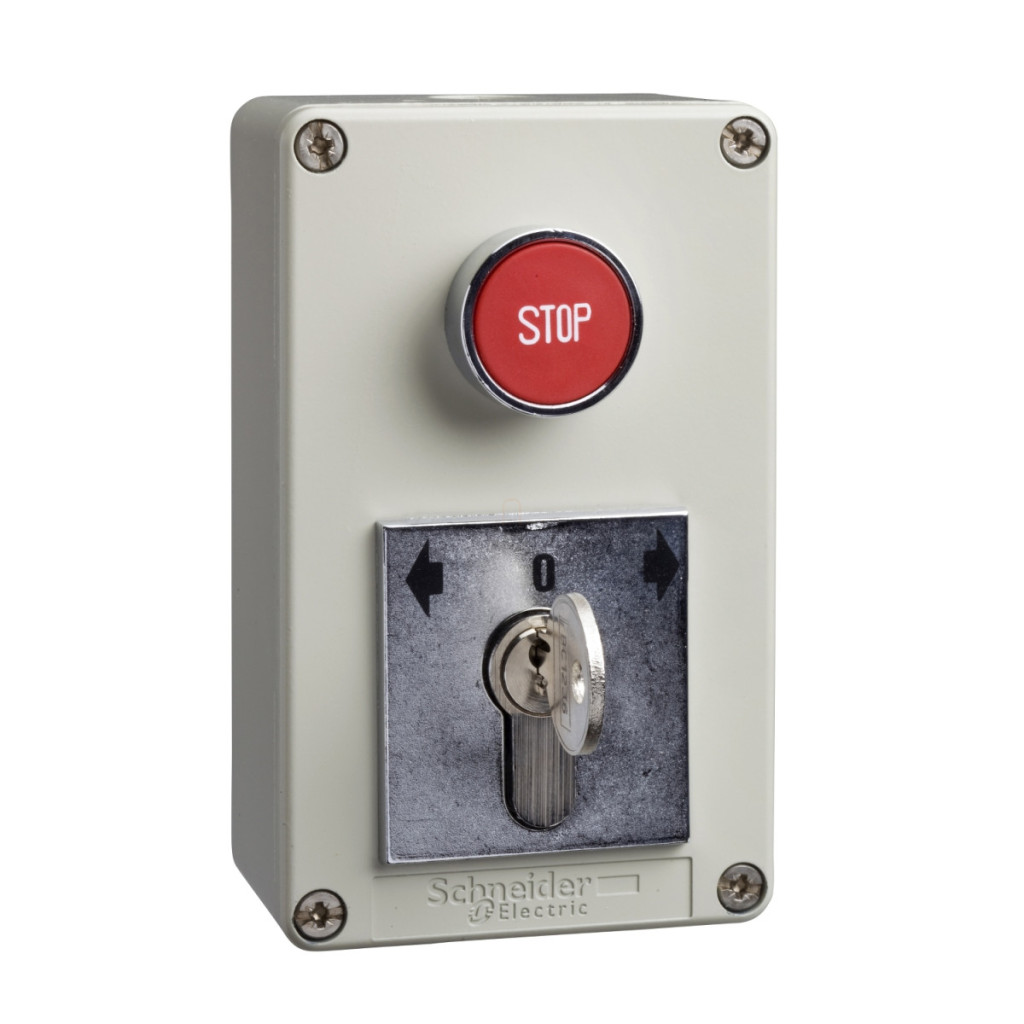

Stația de control cu tastatură Schneider Electric Harmony XAPS21431 este un dispozitiv profesional de control industrial care oferă o soluție excelentă pentru mediile în care este esențială funcționarea sigură și fiabilă. Acest dispozitiv montabil la suprafață este alegerea perfectă pentru controlul în siguranță al echipamentelor, mașinilor și sistemelor industriale în care este important să se împiedice accesul neautorizat. Designul practic al stației de control cu taste XAPS21431 combină un comutator selector cu taste și un buton de oprire de urgență într-o singură carcasă compactă. Comutatorul cu cheie are trei poziții și revenire prin arc din poziția centrală și este echipat cu un contact 1NO. Comutatorul este marcat cu o săgeată stânga și o săgeată dreapta, permițând o operare intuitivă. Butonul este marcat cu STOP, are revenire prin arc și un contact 1NC. Dispozitivul are protecție IP54 conform IEC 60529, care oferă o protecție adecvată împotriva prafului și stropirii cu apă, în timp ce clasa de rezistență la impact IK08 (conform IEC 62262) asigură rezistența mecanică în medii industriale dure. Caracteristicile electrice ale produsului sunt remarcabile: Are o tensiune nominală de izolare (Ui) de 600 V cu grad de poluare 3 conform IEC 60947-1, o tensiune nominală de impuls (Uimp) de 6 kV și un curent termic convențional răcit cu aer de 10 A. Curentul nominal de funcționare (Ie) este de 3 A la 240 V pentru AC-15, 6 A la 120 V și 1,2 A la 600 V pentru categoria A600, în timp ce pentru DC-13 este de 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V pentru categoria Q600. Contactele sunt realizate din aliaj de argint (Ag/Ni), care asigură o conductivitate electrică excelentă și o durată lungă de viață. Protecția împotriva scurtcircuitelor poate fi asigurată de o siguranță de tip 10A gG, în conformitate cu IEC 60947-5-1. Produsul este ușor de instalat și conectat: cablul este introdus printr-o deschidere pregătită pentru un presetup M12 (diametru maxim al cablului 12 mm) sau, opțional, din spate. Terminalele de conectare sunt terminale cu șurub care acceptă fire de 2 x 1,5 mm² cu capete de cablu sau fire de 1 x 0,22 mm² fără capete de cablu, în conformitate cu IEC 60947-1. Cuplul de strângere este de 0,8-1,2 Nm, iar designul capului șurubului este compatibil cu șurubelnițele Phillips nr. 1 și Pozidriv nr. 1, precum și cu șurubelnițele plate (Ø 4 mm și Ø 5,5 mm). Stația de control cu cheie Schneider Electric XAPS21431 poate fi utilizată într-un interval de temperatură de funcționare de la -25 °C la +70 °C, ceea ce permite utilizarea acesteia în medii industriale extreme. Produsul este conform cu standardele industriale relevante, cum ar fi IEC 60947-5-1, și este clasificat ca protecție la atingere clasa I conform IEC 60536. Datorită dimensiunilor sale compacte de 130 x 80 x 84 mm, poate fi instalat cu ușurință pe diverse suprafețe, iar terminalele de conectare sunt ușor accesibile în timpul instalării.
Schneider Electric Harmony XAP, XB2 SL - XAPS21431 -Date tehnice pentru carcasă cu încuietoare inviolabilă
Caracteristici principale
Familia de produse: Harmony XAPS
Tipul produsului: Stație de control cu cheie
Denumire scurtă a produsului: XAPS
Metodă de montare: Montare pe suprafață
Componența stației de control
1 buton, cu revenire prin arc, marcat 1 NO STOP
1 comutator selector cu cheie, cu revenire prin arc din poziția centrală 1 NO marcaj săgeată stânga-O-săgeată dreapta
Caracteristici de funcționare
Număr de poziții de funcționare: 3 poziții
Poziție de scoatere a cheii: Poziție centrală
Funcționare contact: Întrerupere lentă
Caracteristici electrice
Tensiune nominală de izolare (Ui): 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls (Uimp): 6 kV conform IEC 60947-1
Curent termic tradițional măsurat în aer liber (Ith): 10 A conform IEC 60947-5-1
Curent nominal de funcționare (Ie):
3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Material contact: Aliaj de argint (Ag/Ni)
Rezistență maximă între terminale: 25 MOhm
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Conexiune
Intrare cablu: 1 deschidere pregătită pentru presetupă, capacitate max.: 12 mm
Conexiuni terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu papuci de cablu conform IEC 60947-1, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Design cap șurub: Compatibil cu șurubelniță cruciformă Phillips nr. 1, Compatibil cu șurubelniță Pozidriv nr. 1, Compatibil cu șurubelniță plată Ø 4 mm, Compatibil cu șurubelniță plată Ø 5,5 mm
Protecție
Grad de protecție (IP): IP54 conform IEC 60529
Grad de rezistență la impact (IK): IK08 conform IEC 62262
Clasa de protecție la atingere: Clasa I conform IEC 60536
Condiții de mediu
Tratament de protecție: TC
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -25...70 °C
Caracteristici fizice
Cod de compatibilitate: XAPS
Dimensiuni: 130 x 80 x 84 mm
